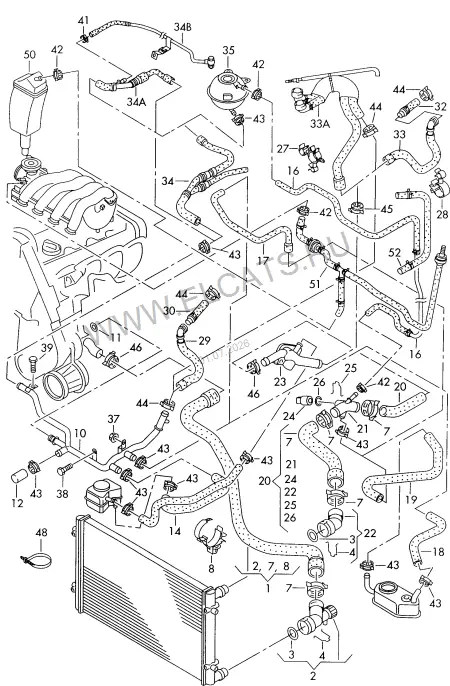

Жидкостное охлаждение — Audi A3/S3/Sportb./Lim./qu. 2000: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A3/S3/Sportb./Lim./qu. · 2000
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
71
1
Шланг системы охлаждения | (Pадиатор охлаждения ОЖ/насос)
1J0 122 051 H
1 шт
2
Муфта, быстродействующая
6Q0 122 291 F
1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
2 шт
4
Пружинный фиксатор
1J0 121 142
32MM
1 шт
7
Пружинный хомут
N 906 872 01
40X12
X шт
8
Держатель
1J0 121 093 C
1 шт
10
Трубопровод системы охлаждения | при необх. использов. с:
06A 121 065 AJ
078 133 335 A | N 906 869 01
1 | 1 | 1 шт
(10)
Трубопровод системы охлаждения | F >> 8L-X-200 000
06A 121 065 AD
1 шт
(10)
Трубопровод системы охлаждения | F 8L-Y-000 001>>
06A 121 065 AK
1 шт
(10)
Трубопровод системы охлаждения
06A 121 065 AK
1 шт
-
Шланг системы охлаждения | (Тройник > трубопровод ОЖ)
06A 121 069 C
1 шт
-
Держатель шланга
06A 121 078 E
1 шт
11
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
12
Заглушка
078 133 335 A
1 шт
14
Шланг системы охлаждения | (Фланец > охладитель масла > трубка ОЖ) | F >> 8L-Y-106 243
1J0 121 086 AA
1 шт
(14)
Шланг системы охлаждения | (масляный охладитель> тройник > трубка ОЖ) | F 8L-Y-106 244>>
1J0 121 086 BR
1 шт
(16)
не выпускается/замена: | использовать с: | F >> 8L-W-027 308
1J0 122 447 M | 06A 133 781 K | 8L0 145 718 E
1 | 1 | 1 шт
-
Соединительный шланг
06A 133 781 K
1 шт
-
Управл. трубопровод выс. давл.
8L0 145 718 E
1 шт
(16)
Шланг системы охлаждения | (Тройник > трубопровод ОЖ) | F 8L-W-027 309>> 8L-W-150 000
1J0 122 447 M
лев.
1 шт
(16)
Шланг системы охлаждения | (Тройник > трубопровод ОЖ) | F 8L-X-000 001>> 8L-Y-106 243
1J0 122 447 BN
лев.
1 шт
-
Трубопровод системы охлаждения | F 8L-X-000 001>> 8L-Y-106 243
1J0 121 070 C
средн.
1 шт
-
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ) | F 8L-X-000 001>> 8L-Y-106 243
8N0 121 096 B
прав.
1 шт
(16)
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ) | F 8L-Y-106 244>>
1J0 122 447 EJ
лев.
1 шт
17
Шланг системы охлаждения | (Тройник > трубопровод ОЖ) | F >> 8L-W-150 000
1J0 121 096 H
1 шт
(17)
Шланг системы охлаждения | (Тройник > трубопровод ОЖ) | F 8L-X-000 001>> 8L-Y-106 243
1J0 121 096 AH
1 шт
(17)
Шланг системы охлаждения | (Фланец>трубопровод ОЖ) | F 8L-Y-106 244>>
1J0 121 096 BA
1 шт
18
Шланг системы охлаждения | (Радиатор масла КП> трубопровод ОЖ)
1J0 121 058 AF
1 шт
19
Шланг системы охлаждения | (радиатор масла КП > рспределитель) | F >> 8L-Y-106 243
1J0 121 096 K
1 шт
(19)
Шланг системы охлаждения | (фланец > радиатор масла КП) | F 8L-Y-106 244>>
1J0 121 096 BH
1 шт
20
Шланг системы охлаждения | (Фланец>радиатор ОЖ) | F >> 8L-Y-106 243
8N0 122 101 A
1 шт
(20)
Шланг системы охлаждения | (Фланец>радиатор ОЖ) | F 8L-Y-106 244>>
1J0 122 101 BL
1 шт
(20)
Шланг системы охлаждения | (Фланец>радиатор ОЖ) | для автомобилей с кондицион. | F >> 8L-Y-106 243
8N0 122 101
1 шт
21
Распределительное устройство | применять для позиции: | применять для позиции: | применять для позиции:
1J0 121 087 A
24 | 25 | 26
1 шт
(21)
Распределительное устройство
1J0 121 087 C
1 шт
22
Муфта, быстродействующая
1J0 122 291
1 шт
23
см. панель иллюстраций:
121-075
24
см. панель иллюстраций:
919-040
25
Пружинный фиксатор
032 121 142
2 шт
26
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
27
Держатель
06A 121 093
1 шт
28
Держатель
06A 121 093 A
1 шт
29
Шланг системы охлаждения | (Соединение > трубопровод ОЖ) | F >> 8L-W-027 308
1J0 122 073 G
1 шт
30
Шланг системы охлаждения | (соединитель > тепло- обменник) | F >> 8L-X-010 000*
1J0 121 156 E
1 шт
(30)
Шланг системы охлаждения | (соединитель > тепло- обменник) | для автомобилей с кондицион. | F >> 8L-X-010 000*
1J0 121 156 AB
ПPPЛ
1 шт
32
Шланг системы охлаждения | (соединитель > тепло- обменник) | F >> 8L-X-010 000*
1J0 121 156 D
1 шт
(32)
Шланг системы охлаждения | (соединитель > тепло- обменник) | для автомобилей с кондицион. | F >> 8L-X-010 000*
1J0 121 156 AA
ПPPЛ
1 шт
33
Шланг системы охлаждения | (Фланец > соединитель) | F >> 8L-W-014 076
1J0 121 156 A
1 шт
(33A)
Шланг ОЖ с быстроразъёмной муфтой | (Соединение > трубопровод ОЖ) | (Фланец > соединитель) | F 8L-W-014 077>> 8L-X-010 000*
1J0 121 156 AT
1 шт
(33A)
Шланг ОЖ с быстроразъёмной муфтой | (Теплообменник) | (фланец > теплообменник) | F 8L-X-010 001>>*8L-X-200 000
1J0 121 156 AT
1 шт
(33A)
Шланг ОЖ с быстроразъёмной муфтой | (Соединение > трубопровод ОЖ) | (Фланец > соединитель) | F 8L-Y-000 001>>
1J0 121 156 AT
1 шт
-
Кабельная стяжка с держателем для прив.штифта:
N 906 437 01
10X187 | 5
1 шт
-
Держатель
N 104 320 01
24X14X25
1 шт
34
Шланг системы охлаждения | (Расширит. бачок >турбо- нагнетатель> трубопровод ОЖ) | F >> 8L-V-150 000
1J0 122 109 R
1 шт
34A
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ) | F 8L-W-000 001>>
1J0 122 109 AA
1 шт
(34A)
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1J0 122 109 AQ
1 шт
34B
Трубопровод системы охлаждения | (патрубок > турбонагнетатель) | F 8L-W-000 001>>
06A 121 492 F
1 шт
35
см. панель иллюстраций:
121-075
37
Шестигранная гайка с буртиком
N 901 752 03
M6
1 шт
38
Винт с шестигранной головкой
N 907 186 01
M8X12
1 шт
39
Винт с шестигранной головкой
N 010 235 8
M8X10
1 шт
41
Пружинный хомут
N 906 554 01
A19X12
1 шт
42
Пружинный хомут
N 906 867 01
14X12
X шт
43
Пружинный хомут
N 906 869 01
23X12
X шт
44
Пружинный хомут
N 906 870 01
27X12
X шт
45
Пружинный хомут
N 906 557 01
32X12
X шт
46
Пружинный хомут
N 906 870 01
27X12
X шт
48
Кабельная стяжка
N 020 902 2
3,6X246
X шт
50
см. панель иллюстраций:
201-095
51
см. панель иллюстраций:
201-095
52
см. панель иллюстраций:
145-075
