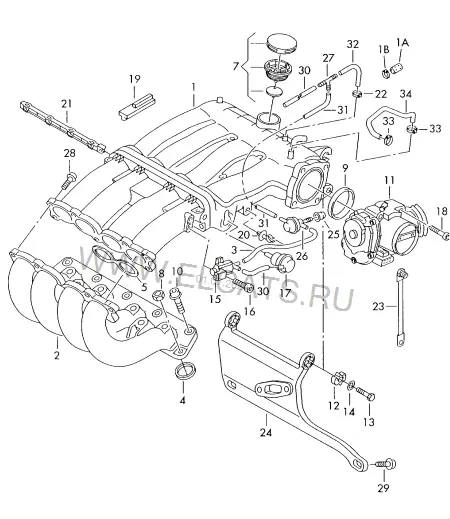

Блок дроссельной заслонки | Вакуумная система | Cистема впуска воздуха | F 8L-W-000 001>> — Audi A3/S3/Sportb./Lim./qu. 2000: схема и номера деталей | Глав Авто Запчасти / Блок дроссельной заслонки | Вакуумная система | Cистема впуска воздуха | F 8L-W-000 001>> Audi · Audi A3/S3/Sportb./Lim./qu. · 2000 Блок дроссельной заслонки | Вакуумная система | Cистема впуска воздуха | F 8L-W-000 001>> 1. Двигатель, Сцепление
Детали узла 39
(1) Впуск.коллектор с изм.геометр. | при необх. использов. с: 06A 133 210 B 030 133 335 A | N 102 582 01 1 | 1 | 1 шт 1A Колпачок 030 133 335 A 12MM 1 шт 1B Хомут N 102 582 01 12-22X9X0,4 1 шт 2 Нижн. часть впуск. коллектора 06A 133 206 C 1 шт 3 Соединительный шланг 06A 133 374 D 1 шт 4 Манжетное уплотнение 06A 133 398 D 4 шт (5) Манжетное уплотнение 06A 133 557 H 2 шт 7 Pемонтный комплект для блока клапанов 06A 198 205 D=53MM 1 шт 8 Шестигранная гайка с буртиком N 015 082 5 M6 2 шт (9) Манжетное уплотнение 06A 133 557 G 66X2,6X6,7 1 шт 10 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) | использовать с: N 101 907 01 M6X35 | N 904 826 01 8 | 8 шт 11 Блок дроссельной заслонки 06A 133 064 M 1 шт (11) Блок дроссельной заслонки | для а/м с круиз-контролем 06A 133 066 G 1 шт 12 Резиновая опора 06A 129 763 A 2 шт 13 Винт с внутр. шестигранником 06A 129 289 C 2 шт 14 Подкладная шайба N 908 075 01 10,5X22X1,5 2 шт (14) Подкладная шайба N 904 826 01 6,4X16,2X1,6 8 шт 15 Электромагнитный клапан 037 906 283 B 1 шт 16 Винт самонарез. с внутр. TORX N 908 249 01 5X14 2 шт 17 Вакуумный привод 06A 129 061 C 1 шт 18 Винт с цилиндр. головкой с буртиком и внутр.шестигранник N 908 236 01 M6X38 4 шт 19 Фиксатор 06A 133 806 2 шт 20 Держатель N 104 275 01 7,2X6,5 1 шт 21 Шток выбора передач 06A 133 653 A 1 шт 22 Хомут N 100 911 01 9 X шт 24 Опора 06A 133 231 H 1 шт 25 Втулка 431 820 667 1 шт 26 Обратный клапан 06A 820 675 1 шт 27 Tройник 2D0 129 737 A 4-4-4 1 шт 28 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 101 725 01 M6X22 7 шт 29 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 903 559 02 M8X30 2 шт - Шланг в бухтах по 5 м 'заказ по 5' N 020 353 27 3,5X2 * шт 30 укоротить до: 91MM 2 шт 31 укоротить до: 135MM 1 шт 32 Угловой соединитель шлангов 06A 133 374 A 1 шт 33 Хомут N 024 528 1 8-12X8X0,4 2 шт (33) Пружинный хомут N 906 867 01 14X12 2 шт 34 Воздушный шланг | при необх. использов. с: 06A 103 493 T N 024 528 1 1 | 2 шт (34) Соединительный шланг | при необх. использов. с: 1J0 133 366 G N 906 867 01 1 | 2 шт
