Отрезок жгута для освещения | Кабель-адаптер | для фары | Отдельный провод | для коммутационного блока | Жгут проводов бокового указа- теля поворота | F >> 8L-V-150 000 — Audi A3/S3/Sportb./Lim./qu. 2000: схема и номера деталей | Глав Авто Запчасти / Отрезок жгута для освещения | Кабель-адаптер | для фары | Отдельный провод | для коммутационного блока | Жгут проводов бокового указа- теля поворота | F >> 8L-V-150 000 Audi · Audi A3/S3/Sportb./Lim./qu. · 2000 Отрезок жгута для освещения | Кабель-адаптер | для фары | Отдельный провод | для коммутационного блока | Жгут проводов бокового указа- теля поворота | F >> 8L-V-150 000 9. Электрика

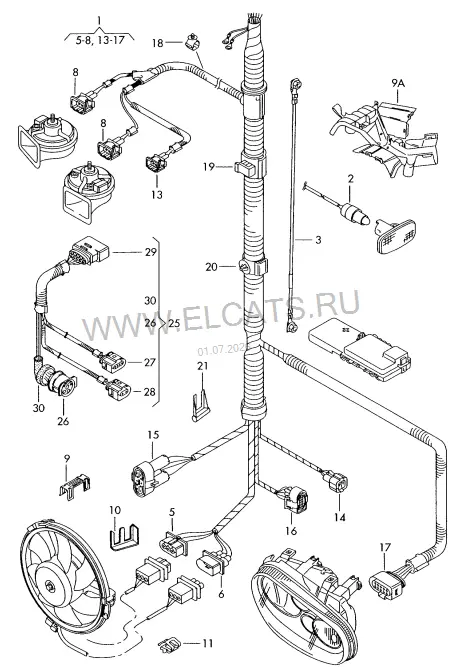

Детали узла 27
(1) Отрезок жгута для освещения 1J0 971 071 A 1 шт (1) Отрезок жгута для освещения | для а/м без кондиционера 1J0 971 071 B 1 шт 1 Отрезок жгута для освещения | для автомобилей с кондицион. 1J0 971 071 C 1 шт 2 Жгут проводов бокового указа- теля поворота 6X1 971 273 A 2 шт 3 Отдельный провод | для коммутационного блока 1J1 970 106 ЛВPЛ 1 шт (3) Отдельный провод | для коммутационного блока 1J2 970 106 ПPPЛ 1 шт — * Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | ------------------------------ 5 Разъём для плоских клемм | Штуцер | Вентилятор радиатора 1J0 906 233 3-штекерн. | лев. 1 шт 6 Разъём для плоских клемм | Штуцер | Вентилятор радиатора 1J0 906 443 3-штекерн. | прав. 1 шт 8 Корпус плоского разъёма с уплотнением | Штуцер | для двойного звукового сигнала 357 951 772 2-штекерн. 2 шт 9 Канал для кабеля | Штуцер | Вентилятор радиатора 1J0 971 615 L 1 шт (10) Кронштейн корпуса разъёма | Штуцер | Вентилятор радиатора 1J0 971 830 J 1 шт 11 Зажим | Штуцер | Вентилятор радиатора 1J0 971 939 C слева и справа X шт 13 Корпус плоского разъёма с уплотнением | Штуцер | Датчик наружной температуры 357 972 752 2-штекерн. 1 шт 14 Корпус плоского разъёма с уплотнением | Штуцер | Термовыключатель 1H0 973 203 3-штекерн. 1 шт 15 Разъём для плоских клемм | Штуцер | Блок управления | для вентилятора радиатора 1H0 973 204 4-штекерн. 1 шт 16 Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления | для вентилятора радиатора 3A0 973 715 10-штекерн. 1 шт 17 Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Кабель-адаптер | для фары 1J0 973 735 10-штекерн. 1 шт (18) Кабельная стяжка N 906 661 01 4,6X200 1 шт 19 Кабельная стяжка N 906 661 01 4,5X200 1 шт 20 Кабельная стяжка с держателем для прив.штифта: N 906 437 01 10X187 | 5 1 шт 25 Кабель-адаптер | для фары 8L0 971 067 2 шт 26 Корпус круглого разъёма | Штуцер | для фары 8D0 971 966 5-штекерн. 1 шт 27 Корпус плоского разъёма с уплотнением | Штуцер | Корректор фар 1J0 973 723 3-штекерн. 1 шт 28 Корпус плоского разъёма с фиксатором контактов | Штуцер | Фонарь указателя поворота 1J0 973 722 2-штекерн. | черн. 1 шт 29 Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Отрезок жгута для освещения 1J0 973 835 10-штекерн. 1 шт 30 Втулка 8L0 941 189 1 шт
