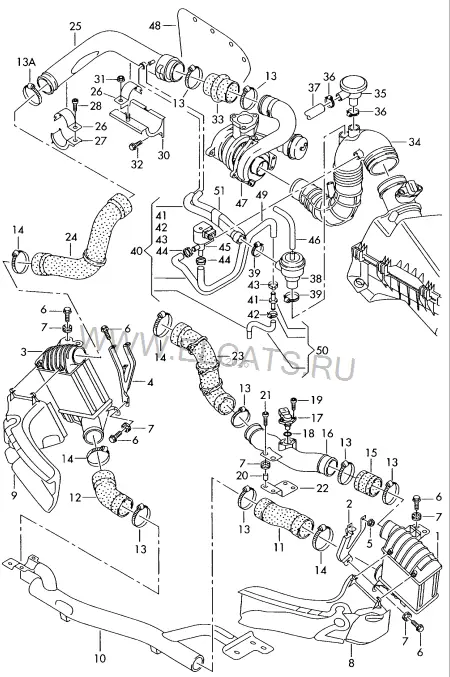

Промеж. охлад. наддув. воздуха — Audi A3/S3/Sportb./Lim./qu. 2001: схема и номера деталей | Глав Авто
Запчасти
/
Промеж. охлад. наддув. воздуха
Audi · Audi A3/S3/Sportb./Lim./qu. · 2001
Промеж. охлад. наддув. воздуха
1. Двигатель, Сцепление
Детали узла
50
(1)
Промеж. охлад. наддув. воздуха
8L9 145 805 H
лев.
1 шт
2
Держатель
8L9 145 808 A
лев.
1 шт
3
Промеж. охлад. наддув. воздуха
8L9 145 806 B
прав.
1 шт
4
Держатель
1J0 145 808 C
прав.
1 шт
5
Гайка шестигранная, самостопорящаяся с шайбой
N 902 867 03
M6
2 шт
6
Винт с шестигр.гол.(с шайбой)
N 907 506 01
M6X30
6 шт
7
Втулка
867 129 669
6 шт
8
Воздуховод
8L9 121 467
лев.
1 шт
9
Воздуховод
8L9 121 468 A
прав.
1 шт
10
см. панель иллюстраций:
199-020
11
Напорный шланг
8N0 145 838 A
лев. нижн.
1 шт
12
Напорный шланг
8N0 145 856
прав. нижн.
1 шт
13
Хомут
N 909 502 01
40-60X9
X шт
14
Хомут
N 909 525 01
60-80X9
X шт
15
Напорный шланг
8L9 145 845
лев. верхн.
1 шт
16
Напорный шланг | Датчик давления | L >> 8L-1-080 000*
8L9 145 937
SENSOR | 18 MM
1 шт
(16)
Напорный шланг | Датчик давления | L 8L-1-080 001>>*
8L9 145 937 A
12 MM
1 шт
17
Датчик давления | F >> 8L-1-080 000*
038 906 051
18 MM
1 шт
(17)
Датчик давления | F 8L-1-080 001>>*
038 906 051 D
12 MM
1 шт
18
Уплотнительное кольцо
N 905 638 01
13,94X2,62
1 шт
19
Винт с цилиндрической головкой с внутренним шестигранником
N 014 704 2
M6X20
2 шт
20
Дистанционная втулка
1H0 121 278
2 шт
21
Винт с цилиндрической головкой с внутренним шестигранником
N 014 705 3
M6X25
2 шт
22
Держатель шланга
8L9 145 875
1 шт
23
Напорный шланг
8L9 145 790 B
лев. верхн.
1 шт
24
Напорный шланг
8L9 145 708 G
прав. верхн.
1 шт
25
Напорная трубка
06A 145 731 M
1 шт
26
Фиксатор
06A 145 545 F
верхн.
2 шт
27
Фиксатор
06A 145 548 A
нижн.
1 шт
28
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 103 036 07
M8X16
1 шт
30
Держатель
06A 145 756 K
1 шт
31
Шестигранная гайка с буртиком
N 015 083 11
M8
1 шт
32
Винт с 6-гр.головк.с буртиком
N 101 559 01
M8X20
2 шт
33
Напорный шланг
06A 145 832 L
1 шт
34
см. панель иллюстраций:
129-015
35
Клапан регулировки давления
034 129 101 B
1 шт
(35)
Клапан регулировки давления | для а/м с электронной системой поддерж. курс. устойчив. ESP
06A 129 101 D
1 шт
36
Хомут
N 905 618 01
16-28X9X0,5
1 шт
37
см. панель иллюстраций:
103-085
38
Отключающий клапан
06A 145 710 N
1 шт
39
Хомут
N 102 581 01
23-35X9X0,5
2 шт
40
Управл. трубопровод выс. давл.
8L9 145 743
1 шт
-
Шланг
8L9 145 718 B
1 шт
(40)
Управл. трубопровод выс. давл.
8L9 145 743 A
1 шт
-
Шланг
8L9 145 718 F
1 шт
44
Пружинный хомут
N 906 867 01
14X12
2 шт
45
Электромагнитный клапан
058 906 283 F
1 шт
46
см. панель иллюстраций:
133-032
47
см. панель иллюстраций:
145-050
48
Щиток-отражат. горяч. воздуха
06A 129 597 T
1 шт
