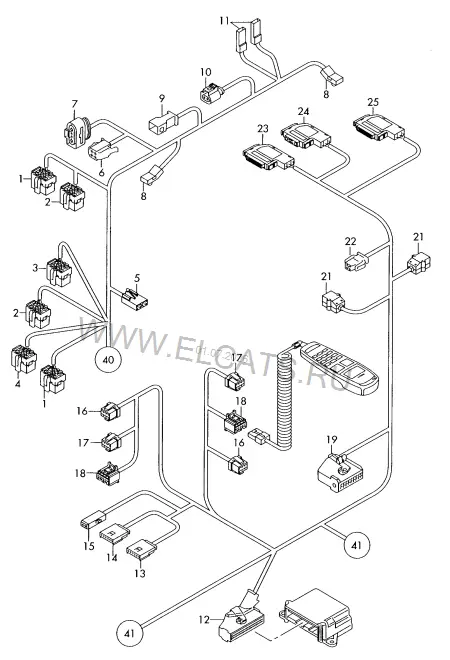

Audi · Audi A3/S3/Sportb./Lim./qu. · 2001Центральный жгут проводов | Область:
9. Электрика
Детали узла33
—* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ—Канал для кабеля | и | Блок реле | см. панель иллюстраций:971-080—Антенный кабель-адаптер | см. каталог:Электр. соеди- | нит. элементы—Жгут проводов датчика частоты вращения | см. панель иллюстраций:927-0001Корпус разъема под плоские контакты с их фиксацией | также использовать для: | Соединительная муфта | Жгут проводов двери1J0 937 74310-штекерн. | черн. | зелен. | перед. и задн.2 шт2Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов двери1J0 937 743 B10-штекерн. | красн. | перед. и задн.2 шт3Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов двери1J0 937 743 A10-штекерн. | коричневый1 шт4Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов двери1J0 937 743 D10-штекерн. | синий1 шт5Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик ускорения3B0 973 7022-штекерн. | желт.1 шт6Корпус плоского разъёма с фиксатором контактов | Штуцер | Модуль датчика указателя уровня топлива1J0 973 7222-штекерн. | черн.1 шт7Разъём для плоских клемм | Штуцер1J0 919 2314-штекерн. | черн.1 шт8Жгут пр-в преднат. ремня без.4B1 971 259 A1400MM | перед. и задн.2 шт9Разъём для плоских клемм | Соединительная муфта | Жгут проводов динамиков4B0 971 9922-штекерн. | 4-дверный1 шт10Корпус плоского разъёма с уплотнением | Штуцер | Датчик частоты вращения | для системы -ABS-6N0 927 997 A2-штекерн. | черн. | прав.1 шт(10)Корпус разъема под плоские контакты с их фиксацией | Штуцер | Датчик частоты вращения | для системы -ABS-8D0 973 8222-штекерн. | черн. | прав.1 шт11Разъём для плоских клемм | Штуцер | Концевой выключатель двери111 971 921 B1-штекерн. | прозрачный2 шт12Разъём для плоских клемм | Штуцер | БУ ПБ водителя, переднего пассажира и боковых ПБ8D0 972 571 AA84-штекерный | желтый/оранж.1 шт(12)Разъём для плоских клемм | Штуцер | БУ ПБ водителя, переднего пассажира и боковых ПБ | для а/м с подуш. без. для гол.8D0 972 571 AB84-штекерный | желтый/белый1 шт13Разъём для плоских клемм | Штуцер | Многопозиц. переключатель4B0 971 978 A6-штекерн. | коричневый1 шт14Разъём для плоских клемм | Штуцер | Многопозиц. переключатель4B0 971 9786-штекерн. | черн.1 шт15Разъём для плоских клемм | Штуцер | Концевой выключатель стояночного тормоза1H0 973 121 C2-штекерн.1 шт16Корпус плоского разъёма с направляющей фиксатора | Соединительная муфта | Жгут проводов сиденья с электрорегулировкой8D0 937 731 B6-штекерн. | красн. | слева и справа2 шт17Корпус плоского разъёма с направляющей фиксатора | также использовать для: | Соединительная муфта | Жгут проводов подогр. сиденья8D0 937 7316-штекерн. | черн. | зелен. | слева и справа2 шт18Разъём для плоских клемм | Соединительная муфта | Модуль боковой подушки безоп.8D0 972 5864-штекерн. | желт.2 шт19Разъём для плоских клемм | Штуцер | Интерфейс | для а/м с компл.для подк. моб. тел. и системой громкой связи7M0 035 72718-ти штекерн. | черн.1 шт20Жгут проводов телефона | База/телефонная трубка | для а/м с телефонной трубкой в центральном подлокотнике8L0 971 1783065MM1 шт21Разъём интерфейса | Соединительная муфта | Факсимильный аппарат8E1 972 710 B10-штекерн.1 шт22Разъём для плоских клемм | Штуцер | Динамик893 971 6322-штекерн. | черн. | 2-дверн.1 шт23Разъём для плоских клемм с защитным колпачком | Штуцер | БУ телефона, Telematik | или | Блок управления Telematik4E0 972 70246-контактный | черн.1 шт24Разъём для плоских клемм | Штуцер | БУ телефона, Telematik | или | Блок управления Telematik4E0 972 70110-штекерн. | черн.1 шт25Корпус разъема под плоские контакты с их фиксацией | Штуцер | Усилитель аудиосистемы26-контактный | черн. | 'BOSE'1 шт40Область: | см. панель иллюстраций:спереди внутри | и | верхн. | 971-08141Область: | см. панель иллюстраций:лев. | 971-083
