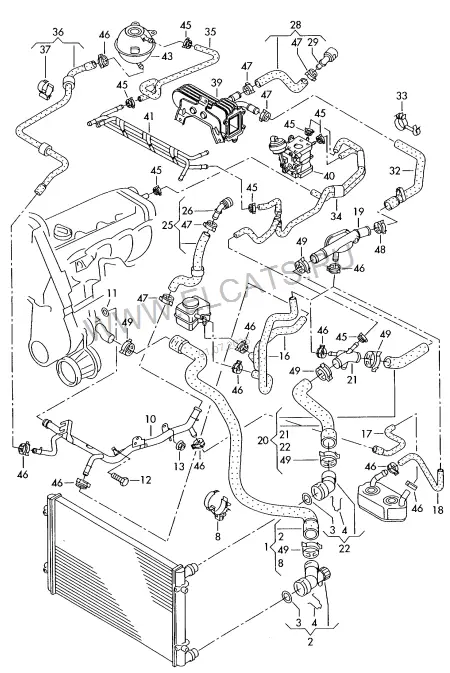

Жидкостное охлаждение — Audi A3/S3/Sportb./Lim./qu. 2002: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A3/S3/Sportb./Lim./qu. · 2002
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
36
1
Шланг системы охлаждения | (Pадиатор охлаждения ОЖ/насос)
1J0 122 051 H
1 шт
2
Муфта, быстродействующая
6Q0 122 291 F
1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
4
Пружинный фиксатор
1J0 121 142
32MM
2 шт
8
Держатель
1J0 121 093 C
1 шт
10
Трубопровод системы охлаждения
038 121 065 BG
1 шт
11
Манжетное уплотнение
06B 121 687
20,5X5,5
1 шт
12
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 905 882 01
M10X25
1 шт
13
Винт с шестигр. гол. самостопорящийся
N 010 227 6
M7X12
1 шт
16
Шланг системы охлаждения | (Фланец > охладитель масла > трубка ОЖ)
1J0 121 086 AQ
1 шт
19
см. панель иллюстраций:
121-075
20
Шланг системы охлаждения | (Фланец>радиатор ОЖ)
1J0 122 101 A
1 шт
21
Распределительное устройство
1J0 121 087 B
1 шт
22
Муфта, быстродействующая | использовать с:
1J0 122 291
N 906 872 01
1 | 1 шт
25
Шланг ОЖ с быстроразъёмной муфтой | (Теплообменник)
1J0 122 073 A
1 шт
26
Муфта, быстродействующая
1J0 122 291 D
1 шт
28
Шланг ОЖ с быстроразъёмной муфтой | (охладитель ОГ > теплообменник)
1J0 122 157 FE
1 шт
29
Муфта, быстродействующая
7M0 122 291
1 шт
32
Шланг системы охлаждения | (охладитель ОГ > фланец)
1J0 121 157 AK
1 шт
(32)
Шланг системы охлаждения | (охладитель ОГ > фланец) | для а/м с цепью нагрева свечей накаливания
1J0 122 157 FL
1 шт
33
Держатель | только для:
N 104 320 01
14X5-25X11 | 1J0 121 157 AK
1 шт
(33)
Держатель | только для:
N 103 283 01
A1-13XC5-25 | 1J0 122 157 FL
1 шт
34
Шланг системы охлаждения | (корпус дроссельной заслонки > вентиляц. труба > ораспреде- литель > головка блока цил.)
1J0 122 447 ES
1 шт
(34)
Шланг системы охлаждения | (корпус дроссельной заслонки > вентиляц. труба > ораспреде- литель > головка блока цил.) | для а/м с цепью нагрева свечей накаливания
1J0 122 447 ER
1 шт
35
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1J0 121 447 AC
1 шт
36
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1J0 122 109 BG
1 шт
37
Фиксатор
1J0 121 093 AS
1 шт
39
см. панель иллюстраций:
131-035
40
см. панель иллюстраций:
131-035
41
см. панель иллюстраций:
201-026
43
см. панель иллюстраций:
121-075
45
Пружинный хомут
N 906 867 01
14X12
X шт
46
Пружинный хомут
N 906 869 01
23X12
X шт
47
Пружинный хомут
N 906 870 01
27X12
X шт
48
Пружинный хомут
N 906 557 01
32X12
X шт
49
Пружинный хомут
N 906 872 01
40X12
X шт
