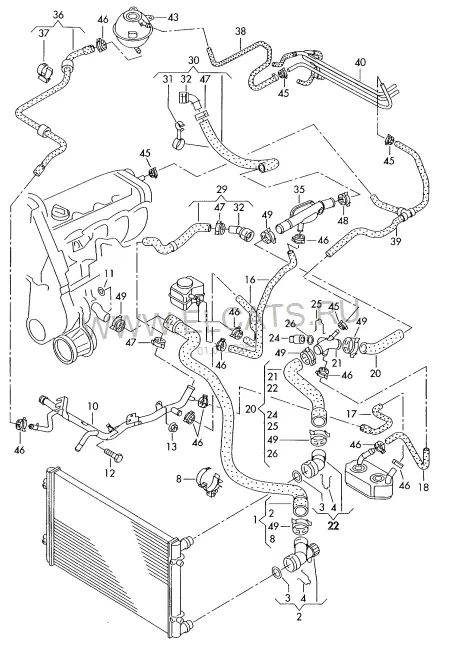

Жидкостное охлаждение — Audi A3/S3/Sportb./Lim./qu. 2003: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A3/S3/Sportb./Lim./qu. · 2003
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
41
1
Шланг системы охлаждения | (Pадиатор охлаждения ОЖ/насос)
1J0 122 051 H
1 шт
(1)
Шланг системы охлаждения | (Pадиатор охлаждения ОЖ/насос)
1J0 122 051 AN
1 шт
2
Муфта, быстродействующая
6Q0 122 291 F
1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
4
Пружинный фиксатор
1J0 121 142
32MM
2 шт
8
Держатель
1J0 121 093 C
1 шт
10
Трубопровод системы охлаждения
038 121 065 BG
1 шт
(10)
Трубопровод системы охлаждения
038 121 065 BF
1 шт
11
Манжетное уплотнение
06B 121 687
20,5X5,5
1 шт
12
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 905 882 01
M10X25
1 шт
13
Винт с шестигр. гол. самостопорящийся
N 010 227 6
M7X12
1 шт
(16)
Шланг системы охлаждения | (Фланец > охладитель масла > трубка ОЖ)
1J0 121 086 AQ
1 шт
16
Шланг системы охлаждения | (масляный охладитель> тройник > трубка ОЖ)
1J0 121 086 AT
1 шт
17
Шланг системы охлаждения | (Радиатор масла КП> трубопровод ОЖ)
1J0 121 058 AK
1 шт
18
Шланг системы охлаждения | (фланец > радиатор масла КП)
1J0 121 096 AT
1 шт
(20)
Шланг системы охлаждения | (Фланец>радиатор ОЖ)
1J0 122 101 A
1 шт
20
Шланг системы охлаждения | (Фланец>радиатор ОЖ)
1J0 122 101 B
1 шт
(21)
Распределительное устройство | использовать с:
1J0 121 087 B
N 906 872 01 | N 906 867 01
1 | 1 | 2 шт
21
Распределительное устройство | использовать с:
1J0 121 087 C
N 906 872 01 | N 906 867 01 | N 906 869 01
1 | 1 | 1 | 2 шт
22
Муфта, быстродействующая | использовать с:
1J0 122 291
N 906 872 01
1 | 1 шт
29
Шланг ОЖ с быстроразъёмной муфтой | (Теплообменник)
1J0 122 073 A
1 шт
30
Шланг ОЖ с быстроразъёмной муфтой | (фланец > теплообменник)
1J0 122 157 EH
1 шт
(30)
Шланг ОЖ с быстроразъёмной муфтой | (фланец > теплообменник) | для а/м с цепью нагрева свечей накаливания
1J0 122 157 EJ
1 шт
(30)
Шланг ОЖ с быстроразъёмной муфтой | (фланец > теплообменник) | для а/м с цепью нагрева свечей накаливания | для эксплуатации а/м в холодном климате
1J0 122 157 EC
1 шт
(30)
Шланг ОЖ с быстроразъёмной муфтой | (фланец > теплообменник)
1J0 122 157 EK
1 шт
32
Муфта, быстродействующая
1J0 122 291 D
1 шт
(32)
Муфта, быстродействующая | для эксплуатации а/м в холодном климате
3B0 122 291 B
1 шт
35
см. панель иллюстраций:
121-075
36
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1J0 122 109 BG
1 шт
37
Фиксатор
1J0 121 093 AS
1 шт
38
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1J0 121 447 AC
1 шт
39
Шланг системы охлаждения | (компенсационный бачок > рас- пределит. патрубок > ГБЦ)
1J0 122 447 FN
1 шт
(39)
Шланг системы охлаждения | (компенсационный бачок > рас- пределит. патрубок > ГБЦ) | для а/м с цепью нагрева свечей накаливания
1J0 122 447 DS
1 шт
(39)
Шланг системы охлаждения | (компенсационный бачок > рас- пределит. патрубок > ГБЦ)
1J0 122 447 DS
1 шт
40
Трубопровод системы охлаждения | см. панель иллюстраций:
201-026
43
см. панель иллюстраций:
121-075
45
Пружинный хомут
N 906 867 01
14X12
X шт
46
Пружинный хомут
N 906 869 01
23X12
X шт
47
Пружинный хомут
N 906 870 01
27X12
X шт
48
Пружинный хомут
N 906 557 01
32X12
X шт
49
Пружинный хомут
N 906 872 01
40X12
X шт
