Cистема впуска воздуха | Вакуумная система | Рециркуляция ОГ | Эжекционный насос — Audi A3/S3/Sportb./Lim./qu. 2003: схема и номера деталей | Глав Авто Запчасти / Cистема впуска воздуха | Вакуумная система | Рециркуляция ОГ | Эжекционный насос Audi · Audi A3/S3/Sportb./Lim./qu. · 2003 Cистема впуска воздуха | Вакуумная система | Рециркуляция ОГ | Эжекционный насос 1. Двигатель, Сцепление

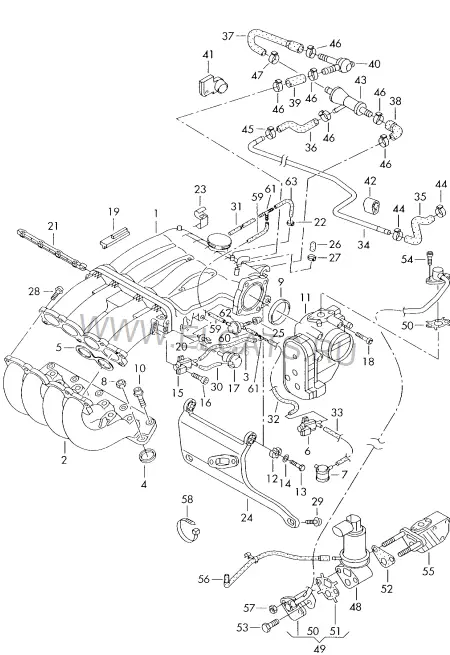

Детали узла 66
1 Впуск.коллектор с изм.геометр. 06A 133 210 B 1 шт 2 Нижн. часть впуск. коллектора 06A 133 206 C 1 шт 3 Вакуумный шланг 06A 133 374 K 1 шт 4 Манжетное уплотнение 06A 133 398 D 4 шт 5 Манжетное уплотнение 06A 133 557 H 56,8X2,6X6,7 | 61,9X2,6X6,7 2 шт 6 Электромагнитный клапан 1J0 906 283 B 1 шт 7 см. панель иллюстраций: 131-007 8 Шестигранная гайка с буртиком N 015 082 5 M6 2 шт 9 Манжетное уплотнение 06A 133 557 G 66X2,6X6,7 1 шт 10 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 101 907 01 M6X35 8 шт 11 Блок дроссельной заслонки 06A 133 062 L 1 шт 12 Резиновая опора 06A 129 763 A 2 шт 13 Винт с внутр. шестигранником 06A 129 289 C 2 шт 14 Подкладная шайба N 908 075 01 10,5X22X1,5 2 шт 15 Электромагнитный клапан 037 906 283 D 1 шт 16 Винт самонарез. с внутр. TORX N 908 249 01 5X14 1 шт 17 Вакуумный привод 06A 129 061 C 1 шт 18 Винт с цилиндр. головкой с буртиком и внутр.шестигранник N 104 331 01 M6X48 4 шт 19 Фиксатор 06A 133 806 2 шт 20 Держатель N 104 275 01 7,2X6,5 1 шт 21 Шток выбора передач 06A 133 653 A 1 шт 22 Хомут N 100 911 01 9 X шт 23 Скоба 06A 201 449 1 шт 24 Опора 06A 133 231 H 1 шт 25 Втулка 431 820 667 1 шт 26 Заглушка 049 103 389 8MM 1 шт (26) Соединительный шланг | при необх. использов. с: 1J0 133 366 G N 906 867 01 1 | 2 шт 27 Хомут N 102 582 01 12-22X9X0,4 1 шт (27) Пружинный хомут N 906 867 01 14X12 2 шт 28 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 101 725 01 M6X22 7 шт 29 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 903 559 02 M8X30 2 шт - Шланг в бухтах по 5 м 'заказ по 5' N 020 353 27 3,5X2 * шт 30 укоротить до: 91MM 1 шт 31 см. панель иллюстраций: 133-050 1 шт 32 укоротить до: 480MM 1 шт 33 укоротить до: 350MM 1 шт 34 Соединительная трубка 06A 133 241 1 шт 35 Соединительный шланг 06A 133 241 A 1 шт 36 Соединительный шланг 06A 133 241 B 1 шт 37 Соединительный шланг 06A 133 241 C 1 шт 38 Соединительный шланг 06A 133 241 D 1 шт 39 Соединительный шланг 06A 133 241 E 1 шт 40 Обратный клапан 06A 905 291 1 шт 41 Держатель 06A 133 460 1 шт 42 Зубчатый диск 06A 141 730 1 шт 43 Эжекционный насос 058 133 753 B 1 шт 44 Хомут N 024 528 1 8-12X8X0,4 2 шт 45 Хомут N 101 969 01 14,8X7X0,60 1 шт 46 Хомут N 102 582 01 12-22X9X0,4 6 шт 47 Хомут N 102 019 01 22,6X7X0,60 1 шт 48 Клапан рециркуляции ОГ 06A 131 501 G 1 шт 49 Соединительная трубка 06A 131 514 D 1 шт 50 Уплотнитель 06A 131 547 Q 1 шт 51 Уплотнитель 06A 131 547 P 1 шт 52 Уплотнитель 06A 131 547 F 1 шт 53 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 903 559 02 M8X30 1 шт 54 Винт с цилиндр. головкой с буртиком и внутр.шестигранник N 102 261 02 M6X16 2 шт 55 см. панель иллюстраций: 131-007 56 Вакуумный шланг 1J0 131 057 A 1 шт 57 Шестигранная гайка с буртиком N 015 083 11 M8 2 шт 58 Кабельная стяжка N 020 902 2 3,6X246 X шт 59 Шланг 06A 133 374 C 1 шт 60 Шланг 06A 133 374 L 1 шт 61 Tройник 2D0 129 737 A 4-4-4 2 шт 62 Обратный клапан 06A 820 675 1 шт 63 Угловой соединитель шлангов 06A 133 374 A 1 шт
