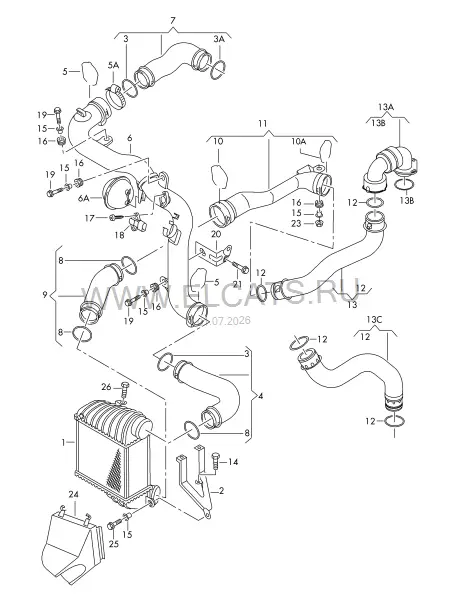

Промеж. охлад. наддув. воздуха — Audi A3/S3/Sportb./Lim./qu. 2003: схема и номера деталей | Глав Авто
Запчасти
/
Промеж. охлад. наддув. воздуха
Audi · Audi A3/S3/Sportb./Lim./qu. · 2003
Промеж. охлад. наддув. воздуха
1. Двигатель, Сцепление
Детали узла
41
1
Промеж. охлад. наддув. воздуха
1J0 145 803 M
1 шт
-
Датчик давления | для интеркулера
038 906 051 C
1 шт
-
Cаморез с цил. скругл. головк.
N 901 720 01
5X22
2 шт
(1)
Промеж. охлад. наддув. воздуха
1J0 145 803 N
1 шт
-
Датчик давления | для интеркулера
038 906 051 B
1 шт
-
Cаморез с цил. скругл. головк.
N 901 720 01
5X22
2 шт
2
Держатель | Промеж. охлад. наддув. воздуха
1J0 145 808 C
1 шт
3
Манжетное уплотнение
1J0 145 117 E
X шт
3A
Манжетное уплотнение
3C0 145 117 F
57,85MM
1 шт
(4)
Напорный шланг
1J0 145 834 T
1 шт
5
Зажим
1J0 145 769 B
X шт
5A
Пружинный хомут
N 907 816 01
60X12
1 шт
(6)
Напорная трубка
1J0 145 770 Q
1 шт
7
Напорный шланг
1J0 145 838 AF
1 шт
(7)
Напорный шланг
1J0 145 838 T
1 шт
8
Манжетное уплотнение
3C0 145 117 F
57,85MM
1 шт
9
Напорный шланг
1J0 145 834 AB
1 шт
(9)
Напорный шланг
1J0 145 834 T
1 шт
10
Зажим
1J0 145 769 A
X шт
(10)
Зажим
1J0 145 769 G
SCA52
1 шт
10A
Зажим
1J0 145 769
X шт
(10A)
Зажим
1J0 145 769 F
1 шт
11
Напорная трубка
1J0 145 762 BD
1 шт
(11)
Труба наддувочного воздуха
1J0 145 840 H
1 шт
12
Манжетное уплотнение
3C0 145 117
43,95MM
X шт
13
Соединительный шланг | D >> - 11.06.2001
1J0 145 828 R
13A
Амортизатор | D >> - 11.06.2001
038 131 111
13B
Уплотнительное кольцо | D >> - 11.06.2001
N 910 191 01
13C
Соединительный шланг | Амортизатор | D - 11.06.2001>>
1J0 145 822 E
(13)
Соединительный шланг
1J0 145 828 AD
1 шт
15
Втулка
867 129 669
X шт
16
Проставка
6N0 129 734
X шт
17
Cаморез с цил. скругл. головк. | имеется в позиции:
1
18
Датчик давления | имеется в позиции:
1
19
Винт с шестигр.гол.(с шайбой)
N 907 506 01
M6X30
X шт
20
Держатель
1J0 145 961 C
1 шт
21
Винт с 6-гр.головк.с буртиком
N 019 531 5
M8X40
1 шт
22
Саморез с шестигран. головкой
N 013 884 5
4,8X13
X шт
23
Шестигранная гайка с буртиком
N 901 752 03
M6
X шт
24
см. панель иллюстраций:
121-090
25
см. панель иллюстраций:
121-090
