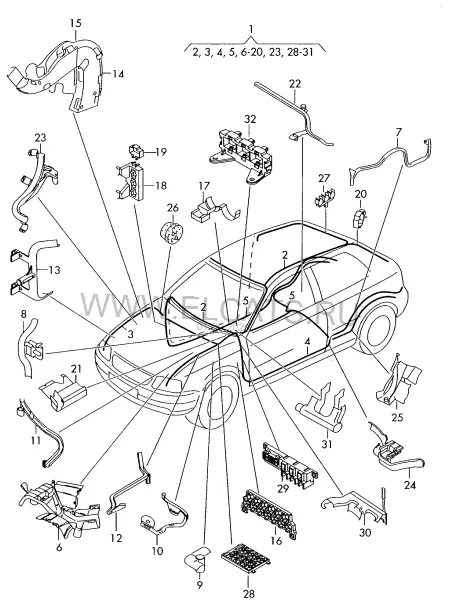

Центральный жгут проводов — Audi A3/S3/Sportb./Lim./qu. 2003: схема и номера деталей | Глав Авто
Запчасти
/
Центральный жгут проводов
Audi · Audi A3/S3/Sportb./Lim./qu. · 2003
Центральный жгут проводов
9. Электрика
Детали узла
42
1
Центральный жгут проводов | F >> 8L-1-200 000 | F >> 8L-11002 018
8L0 971 051 E
1 | 1 шт
(1)
Центральный жгут проводов | F 8L-2-000 001>> 8L-2-200 000 | F 8L-21000 001>> 8L-21018 000
8L0 971 051 F
1 | 1 шт
(1)
Центральный жгут проводов | F 8L-3-000 001>> 8L-3-150 000 | F 8L-31000 001>> 8L-31250 000
8L0 971 051 G
1 | 1 шт
—
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ
2
Детали не в сборе см. илл.: | Область:
971-081 | спереди внутри | и | верхн.
3
Детали не в сборе см. илл.: | Область:
971-082 | спереди снар.
4
Детали не в сборе см. илл.: | Область:
971-083 | лев.
5
Детали не в сборе см. илл.: | Область:
971-084 | прав. | и | средн.
6
Канал для кабеля | Лонжерон
1J0 971 615 BT
слева спереди
1 шт
7
Канал для кабеля | Датчик дорожного просвета | для а/м с регулировкой угла наклона фар
1J0 971 615 AD
слева сзади
1 шт
(7)
Канал для кабеля | Датчик дорожного просвета | для а/м с регулировкой угла наклона фар
1J0 971 615 AJ
слева сзади
1 шт
8
Канал для кабеля | Рулевая сошка
1J0 971 615 AN
2 шт
9
Держатель | Палец
1J0 971 615 CD
для: | 8 MM
1 шт
10
Канал для кабеля | Датчик дорожного просвета | для а/м с регулировкой угла наклона фар
1J0 971 615 BL
слева спереди
1 шт
11
Канал для кабеля | Вакуумный насос
1J0 971 615 CB
1 шт
12
Канал для кабеля | Вакуумный насос
1J0 971 615 CE
1 шт
13
Канал для кабеля | Лонжерон
1J0 971 848 B
прав.
1 шт
14
Нижняя часть кабельного канала
1J0 971 615 AC
прав.
1 шт
15
Верхн. часть кабельного канала | имеется также в цвете:
прав.
1 шт
—
чёрный satinschwarz
1J0 971 839 C B41
16
Кронштейн корпуса разъёма
8D0 937 503 E
с 13-ю гнезд.
1 шт
17
Крепеж кабеля | Сиденье
1J0 971 446 D
слева и справа
2 шт
18
Кронштейн корпуса разъёма | Cтойка A
1J0 937 545 G
3 отсека | слева и справа
2 шт
19
Кронштейн корпуса разъёма | Cтойка A
8D0 937 545 D
1 отсек | слева и справа
2 шт
20
Держатель | Соединительная муфта | Жгут проводов двери багажного отсека
4A0 937 545 C
1 отсек
2 шт
21
Держатель жгута проводов
1J1 971 341 C
ЛВPЛ
1 шт
(21)
Держатель жгута проводов
1J2 971 341 A
ПPPЛ
1 шт
22
Канал для кабеля | Топливный бак
1J0 971 615 S
справа сзади
1 шт
23
Канал для кабеля | Ребро
1J2 971 615 E
ПPPЛ | прав.
1 шт
24
Канал для кабеля | Cтойка B
8L0 971 821
лев. | 4-дверный
1 шт
(24)
Канал для кабеля | Cтойка B
8L0 971 822
прав. | 4-дверный
1 шт
25
Крепеж кабеля | Колёсная арка
8L0 971 824 B
слева сзади
1 шт
26
Втулка | Cтойка A
8L0 959 841
61X80/14+10MM | слева и справа
2 шт
27
Клемма кабеля | Антенный кабель
8L0 972 847
3 отсека
1 шт
28
Гнездо корпуса плоск. разъёма
1J1 941 379
1 шт
29
Центральный блок электрообор.
8L0 941 822
1 шт
30
Канал для кабеля | Жгут пров. передней панели
1J1 971 047 B
ЛВPЛ
1 шт
(30)
Канал для кабеля | Жгут проводов подушки безопас.
1J2 971 047 D
ПPPЛ
1 шт
31
Канал для кабеля | Жгут пров. передней панели
1J1 971 615 B
ЛВPЛ
1 шт
(31)
Канал для кабеля | Жгут пров. передней панели
1J0 971 615 AP
ПPPЛ
1 шт
32
Кронштейн корпуса разъёма | Сиденье
1J0 937 545 C
3 отсека | передн.
2 шт
-
Кронштейн корпуса разъёма | Cтойка B
8D0 937 545 E
слева и справа
2 шт
