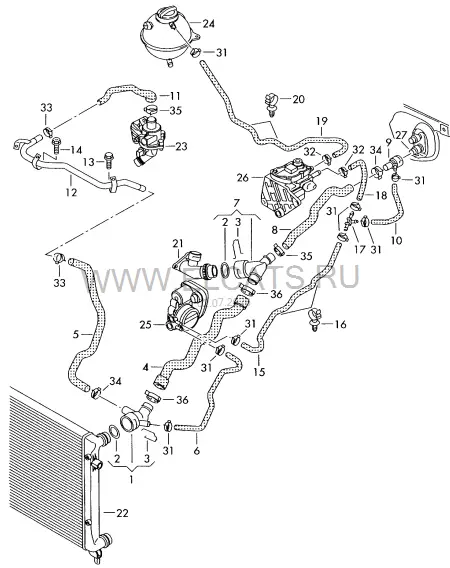

Жидкостное охлаждение | для механической КП — Audi A3/S3/Sportb./Lim./qu. 2004: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение | для механической КП
Audi · Audi A3/S3/Sportb./Lim./qu. · 2004
Жидкостное охлаждение | для механической КП
1. Двигатель, Сцепление
Детали узла
34
1
Муфта, быстродействующая
1K0 122 291 A
верхн.
1 шт
2
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
3
Пружинный фиксатор
1J0 121 142
32MM
1 шт
4
Шланг ОЖ с быстроразъёмной муфтой | содержит дополнител. позиции: | D >> - 07.11.2005
1K0 121 156 AE
5+6
1 шт
(4)
Шланг ОЖ с быстроразъёмной муфтой | содержит дополнител. позиции: | D - 07.11.2005>>
1K0 121 156 CK
5+6
1 шт
7
Муфта, быстродействующая
1K0 122 291 B
1 шт
8
Шланг системы охлаждения
1K0 121 157 BP
1 шт
9
Муфта, быстродействующая
1K0 122 291 C
1 шт
10
Шланг системы охлаждения
8P0 121 109
1 шт
11
Шланг системы охлаждения
06F 121 063 B
1 шт
12
Трубопровод системы охлаждения
1K0 121 070 Q
1 шт
13
Винт с 6-гр.головк.с буртиком
N 101 563 05
M6X12
1 шт
14
Винт с 6-гранной головкой, буртиком и внутр. 6-гранником
N 909 450 01
M7X21,5-SP
1 шт
15
Шланг системы охлаждения | F >> 8P-6-095 000*
1K0 122 449 A
1 шт
(15)
Шланг системы охлаждения | F 8P-6-095 001>>*
1K0 122 449 P
1 шт
16
Фиксатор
N 104 362 01
14X6,5
1 шт
17
Tройник
N 906 930 01
8X8X8
1 шт
(17)
Распределительное устройство
1K0 121 087 B
8X8X8-60
1 шт
18
Шланг системы охлаждения
1K0 121 447 AJ
1 шт
19
Шланг системы охлаждения
1K0 122 447 DD
1 шт
20
Держатель шланга
N 105 913 01
14X6,5
1 шт
21
Штуцер охлаждающей жидкости | см. панель иллюстраций:
121-077
22
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
23
Термостат | см. панель иллюстраций:
121-075
24
Расширительный бачок | см. панель иллюстраций:
121-070
25
Блок дроссельной заслонки | см. панель иллюстраций:
133-017
26
Клапан рециркуляции ОГ | см. панель иллюстраций:
133-017
27
Теплообменник | см. панель иллюстраций:
819-020
31
Пружинный хомут
N 906 867 01
14X12
X шт
32
Пружинный хомут
N 907 702 01
17X12
X шт
33
Пружинный хомут
N 906 869 01
23X12
X шт
34
Пружинный хомут
N 906 870 01
27X12
X шт
35
Пружинный хомут
N 906 871 01
32X12
X шт
36
Пружинный хомут
N 906 872 01
40X12
X шт
