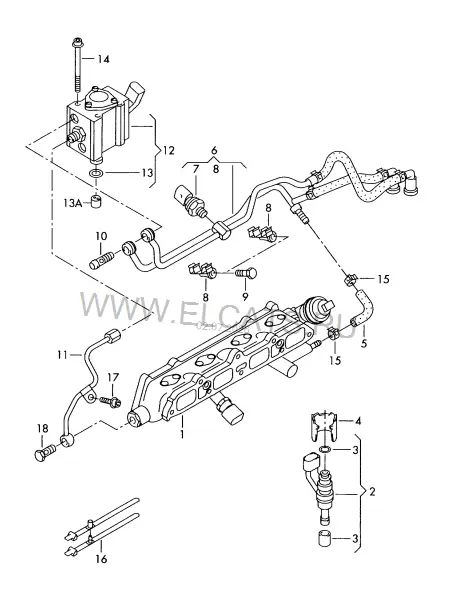

Топливная рампа | Топливный насос | Форсунка — Audi A3/S3/Sportb./Lim./qu. 2004: схема и номера деталей | Глав Авто
Запчасти
/
Топливная рампа | Топливный насос | Форсунка
Audi · Audi A3/S3/Sportb./Lim./qu. · 2004
Топливная рампа | Топливный насос | Форсунка
1. Двигатель, Сцепление
Детали узла
20
1
см. панель иллюстраций:
133-009
2
Форсунка
03C 906 036 A
4 шт
(3)
036 198 149
4 шт
4
Опорный элемент
03C 133 036 C
4 шт
5
Топливопровод
03C 133 713 E
Обрат. магист.
1 шт
6
Топливопровод
03C 133 321 L
Нап./об. маг.
1 шт
7
Датчик давления
03C 906 051 A
1 шт
-
Уплотнительное кольцо
06E 906 149 B
8,2X1,5
1 шт
8
Держатель
03C 133 687
2 отсека
2 шт
9
Винт с шестигранной головкой
N 904 130 06
6X19
2 шт
10
Пустотелый болт
WHT 002 138
2 шт
11
Напорная трубка
03C 130 241 M
1 шт
12
Топливный насос
03C 127 025 L
1 шт
13
Уплотнительное кольцо
03C 127 311
31X2
1 шт
13A
Толкатель
03C 109 309 C
20X19,5
1 шт
14
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 904 762 01
M6X85
4 шт
15
Пружинный хомут
N 906 867 01
14X12
X шт
16
Кабельная стяжка, двойная
4A0 820 199
X шт
17
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 103 231 04
M6X20
1 шт
18
Пустотелый болт
WHT 002 138
1 шт
