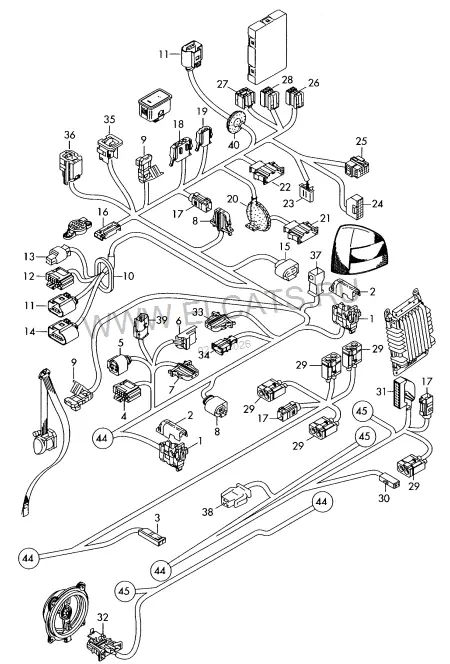

Отдельные детали | Жгут проводов для салона | Область: — Audi A3/S3/Sportb./Lim./qu. 2005: схема и номера деталей | Глав Авто
Запчасти
/
Отдельные детали | Жгут проводов для салона | Область:
Audi · Audi A3/S3/Sportb./Lim./qu. · 2005
Отдельные детали | Жгут проводов для салона | Область:
9. Электрика
Детали узла
46
-
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ
-
Канал для кабеля | и | Блок реле | см. панель иллюстраций:
971-080
-
Антенный кабель-адаптер | см. каталог:
Электр. соеди- | нит. элементы
-
Жгут проводов датчика частоты вращения | см. панель иллюстраций:
927-000
1
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов двери | при необх. использов. с:
8E0 972 701
20-ти штекерн. | черн. | перед. и задн. | 8E0 971 981 A
2 шт
2
Колпачок | использовать для:
8E0 971 981 A
8E0 972 701
2 шт
3
Корпус плоского разъёма с фиксатором контактов | Штуцер | Высокочастотный динамик
4B0 971 832
2-штекерн. | прав.
1 шт
4
Корпус плоского разъёма с фиксатором контактов | Штуцер | Нагревательный элемент сиденья | и/или | для а/м с электрической регу- лировкой сидений
7L0 972 762
10-штекерн. | черн. | справа спереди
1 шт
5
Корпус плоского разъёма с фиксатором контактов | Штуцер | Комбинир. датчик ускорения и угла рыскания
4B0 973 712
4-штекерн.
1 шт
6
Разъём для плоских клемм | Штуцер | Модуль боковой подушки безоп.
4E0 972 586
3-штекерн. | желт. | справа спереди
1 шт
7
Разъём для плоских клемм | Штуцер | Замок ремня безопасности с датчиком
3D0 972 762
2-штекерн. | желт. | справа спереди
1 шт
8
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик поперечного ускорения -ДАТЧИК УДАРА-
3B0 973 702
2-штекерн. | желт.
2 шт
9
Разъём д/плоск. клемм с кабел. | Штуцер | для а/м с пиротехническим преднатяжителем ремня безопас. | Модуль верхней ПБ
8T0 972 571 B
2-штекерн. | фиолетов.
X | 1 | 1 шт
10
Втулка
6Q0 971 905
1 шт
11
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик низкого уровня топлива | при необх. использов. с:
3D0 973 703
3-штекерн. | черн. | 311 611 835
X | 1 | 1 шт
12
Корпус плоского разъёма с фиксатором контактов | Штуцер
8Z0 972 701
10-штекерн.
1 шт
13
Корпус плоского разъёма с фиксатором контактов | Штуцер | Дозирующий топливный насос | для а/м с автономным отопителем
8E0 973 202
2-штекерн.
1 шт
14
Разъём для плоских клемм | Штуцер | Топливный насос
1K0 919 231
5-штекерн. | черн.
1 шт
15
Корпус плоского разъёма с уплотнением | Штуцер | Датчик давления в шине
8T0 973 702
2-штекерн. | 'ABS'
1 шт
16
Корпус плоского разъёма с фиксатором контактов | Штуцер | Зуммер
4B0 972 623
2-штекерн.
1 шт
17
Корпус антенного разъёма типа гнездо | использовать для: | Соединительная муфта | для а/м с центральным замком на радиоуправлении | Жгут проводов | Крышка багажного отсека
6Q0 035 576 K
1 отсек | Cветло-голубой | все цвета | 'SAUELE C' | прав.
X | 1 | 1 шт
18
Разъём для плоских клемм | Штуцер | Розетка
1J0 972 753
3-штекерн. | черн. | 2-дверн. | '12V'
1 шт
(18)
Разъём для плоских клемм | Штуцер | Розетка
1J0 919 321
3-штекерн. | прозрачный | 4-дверный | '12V'
1 шт
19
Корпус плоского разъёма с фиксатором контактов | Штуцер | Крышка лючка залив. горловины
1J0 972 923
2-штекерн.
1 шт
20
Втулка | Задний фонарь
8E0 971 841 F
40/5,5
1 шт
21
Разъём для плоских клемм | Штуцер | Задний фонарь
1J0 973 733
6-штекерн. | черн. | 2-дверн.
1 шт
(21)
Разъём для плоских клемм | Штуцер | Задний фонарь
1J0 973 724
4-штекерн. | черн. | 4-дверный
1 шт
22
Разъём для плоских клемм | Соединительная муфта
1J0 972 762
2-штекерн.
1 шт
23
Корпус плоского разъёма с фиксатором контактов | Штуцер | БУ приёма сигнала автономного отопителя с ДУ
6Q0 972 706
6-штекерн. | синий
1 шт
24
Корпус плоского разъёма с фиксатором контактов | Штуцер | БУ парковочного ассистента
8E0 972 416 A
16-ти штекерн. | коричневый
1 шт
25
Корпус плоского разъёма с фиксатором контактов | Штуцер
6Q0 972 883 B
12-ти штекерн. | красн.
1 шт
26
Корпус плоского разъёма с фиксатором контактов | Штуцер | Центральный блок управления систем комфорта
1K0 972 924
8-штекерн. | черн.
1 шт
27
Корпус разъема под плоские контакты с их фиксацией | Штуцер | Центральный блок управления систем комфорта
1K0 972 930 A
18-ти штекерн. | коричневый
1 шт
28
Корпус плоского разъёма с фиксатором контактов | Штуцер | Центральный блок управления систем комфорта
1K0 972 923
6-штекерн. | черн.
1 шт
29
Корпус антенного разъёма типа гнездо | использовать для: | Соединительная муфта | Жгут проводов | Крышка багажного отсека
4E0 035 608 K
2 отсека | Cветло-голубой | все цвета | прав.
X шт
30
Корпус плоского разъёма с фиксатором контактов | Штуцер | Динамик | Соединительная муфта | Дозирующий топливный насос
1J0 973 119
2-штекерн. | справа сзади
X | 1 | 1 шт
31
Разъём для плоских клемм с защитным колпачком | Штуцер | Усилитель | для а/м с акустической систе- мой BOSE
4E0 971 636
32-штекерн. | черн.
1 шт
32
Корпус плоского разъёма с фиксатором контактов | Штуцер | Динамик
4B0 971 942
2-штекерн. | справа сзади
1 шт
35
Разъём для плоских клемм | Штуцер | Модуль боковой подушки безоп.
6X0 972 773
3-штекерн. | желт. | справа сзади
1 шт
36
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик поперечного ускорения -ДАТЧИК УДАРА-
6Q0 972 623 B
2-штекерн. | желт. | задн.
1 шт
37
Разъём для плоских клемм | Соединительная муфта | Динамик
4B0 971 992
2-штекерн. | черн. | справа сзади
1 шт
38
Разъём для плоских клемм | Соединительная муфта | Динамик
893 971 632
2-штекерн. | 4-дверный | слева сзади
1 шт
39
Корпус разъема под плоские контакты с их фиксацией | Штуцер | Cист. распозн. занят. сиденья
4F0 973 805
5-штекерн. | черн.
1 шт
40
Втулка | Датчик низкого уровня топлива
311 611 835
30X4
1 шт
44
Жгут проводов для салона | Область: | см. панель иллюстраций:
спереди внутри | и | средн. | 971-082
45
Жгут проводов для салона | Область: | см. панель иллюстраций:
лев. | и | задн. | 971-083
