Жгут проводов двери багажного отсека | Жгут проводов для заднего стекла с обогревом | Жгут проводов-адаптер для верхнего стоп-сигнала — Audi A3/S3/Sportb./Lim./qu. 2005: схема и номера деталей | Глав Авто Запчасти / Жгут проводов двери багажного отсека | Жгут проводов для заднего стекла с обогревом | Жгут проводов-адаптер для верхнего стоп-сигнала Audi · Audi A3/S3/Sportb./Lim./qu. · 2005 Жгут проводов двери багажного отсека | Жгут проводов для заднего стекла с обогревом | Жгут проводов-адаптер для верхнего стоп-сигнала 9. Электрика

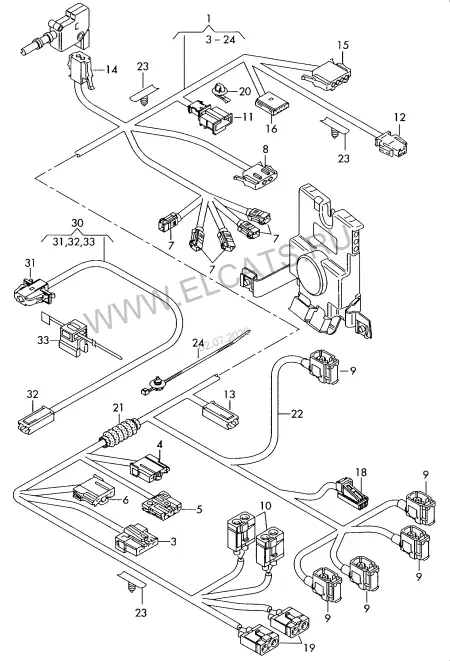

Детали узла 40
1 Жгут проводов двери багажного отсека | F >> 8P-4-200 000 8P3 971 147 AG 1 шт (1) Жгут проводов двери багажного отсека | F 8P-5-000 001>> 8P3 971 147 BL 1 шт (1) Жгут проводов двери багажного отсека | для а/м с системой навигации | F >> 8P-4-200 000 8P3 971 147 AJ 1 шт (1) Жгут проводов двери багажного отсека | для а/м с системой навигации | F 8P-5-000 001>> 8P3 971 147 BN 1 шт (1) Жгут проводов двери багажного отсека 8P4 971 147 N 1 шт (1) Жгут проводов двери багажного отсека | для а/м с магнитолой и компле- ктом для подключения магнитолы 8P4 971 147 Q 1 шт (1) Жгут проводов двери багажного отсека | для а/м с системой навигации 8P4 971 147 S 1 шт - * Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ 3 Корпус плоского разъёма с направляющей фиксатора | Соединительная муфта | Центральный жгут проводов | использовать для: 4B0 937 713 4-штекерн. | черн. | коричневый 1 шт 4 Разъём для плоских клемм | Соединительная муфта | Центральный жгут проводов 8D0 937 714 3-штекерн. | черн. 1 шт 5 Корпус плоского разъёма с направляющей фиксатора | Соединительная муфта | Центральный жгут проводов 8D0 937 713 3-штекерн. | черн. 1 шт 6 Разъём для плоских клемм | Соединительная муфта | Центральный жгут проводов | использовать для: 4B0 937 714 4-штекерн. | черн. | коричневый 1 шт 7 Корпус антенного разъёма типа гнездо | Штуцер | Антенный усилитель 6Q0 035 576 K 1 отсек X шт 8 Разъём для плоских клемм | Штуцер | Антенный усилитель 1J0 972 752 2-штекерн. 1 шт 9 Корпус антенного углового разъёма типа штырь | Выход провода: | Штуцер | Антенный усилитель 4E0 035 610 K 1 отсек | нижн. X шт 10 Корпус антенного разъёма типа гнездо | Штуцер | Антенный усилитель 4E0 035 608 K 2 отсека X шт 11 Корпус разъема под плоские контакты с их фиксацией 3B0 972 712 2-штекерн. 1 шт 12 Разъём для плоских клемм | Штуцер | Замок 893 971 632 2-штекерн. 1 шт (12) Разъём для плоских клемм | Штуцер | Замок 893 971 633 3-штекерн. 1 шт 13 Разъём для плоских клемм | Штуцер | Заднее стекло с обогревом 6N0 971 921 1 шт 14 Корпус плоского разъёма с фиксатором контактов | Штуцер | Исполнительный механизм 1J0 972 923 2-штекерн. 1 шт 15 Разъём для плоских клемм | Штуцер | Электродвигатель стеклоочист. 893 971 634 4-штекерн. 1 шт 16 Корпус плоского разъёма с фиксатором контактов | Штуцер | Накладка ручки 8E0 971 832 4-штекерн. | черн. 1 шт 18 Корпус плоского разъёма с фиксатором контактов | Штуцер | Верхний стоп-сигнал 4B0 971 832 2-штекерн. 1 шт 19 Корпус антенного разъёма типа гнездо | Штуцер | ТВ-тюнер 4E0 035 604 K 2 отсека X шт 20 Кронштейн корпуса разъёма | Разъём для плоских клемм | для сверления/толщ. материала: 3D0 971 830 F 12X6/0,5-3MM 1 шт 21 Втулка | F >> 8P-4-200 000 8P0 971 840 2-дверн. 1 шт (21) Втулка | F 8P-5-000 001>> 8P4 971 840 2-дверн. 1 шт (21) Втулка 8P4 971 840 4-дверный 1 шт 22 * Провод антенны и разъем * смотри специальный ката- * лог: ЭЛЕКТPИчЕCКИЕ CОЕДИ- * НИТЕЛЬНЫЕ ЭЛЕМЕНТЫ 23 Зажим для жгута проводов | для сверления/толщ. материала: 4B0 971 848 6,5/0,6-3MM X шт 24 Кабельная стяжка с держателем | для сверления/толщ. материала: 3D0 971 838 N 4,5X200 | 6,5/0,3-3MM X шт - Крепеж кабеля | F >> 8P-4-200 000* 8P0 971 848 H X шт 30 Жгут проводов для заднего стекла с обогревом | Деталь для самост. установки 31 Разъём для плоских клемм | F >> 8P-6A092 000* | F >> 8P-6B009 000* 1J0 972 751 2-дверн. | 2-дверн. 1 | 1 шт (31) Корпус плоского разъёма с фиксатором контактов | F >> 8P-6A092 000* | F >> 8P-6B009 000* 1K0 972 751 4-дверный | 4-дверный 1 | 1 шт (31) Корпус плоского разъёма с фиксатором контактов | F 8P-6A092 001>>* | F 8P-6B009 001>>* 1K0 972 751 2-х и 4-х дв. | 2-х и 4-х дв. 1 | 1 шт 32 Разъём для плоских клемм 6N0 971 921 2-х и 4-х дв. 1 шт 33 Кабел. стяжка с зажим. цоколем | для толщины усилителя: 3D0 971 838 E 4,6X200MM | 1-3MM X шт - Жгут проводов-адаптер для верхнего стоп-сигнала 8P4 971 154 1 шт
