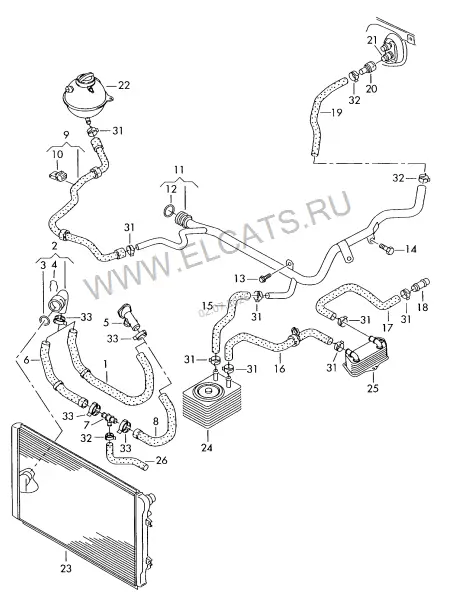

Жидкостное охлаждение | 6-ступенчатая КП DSG — Audi A3/S3/Sportb./Lim./qu. 2006: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение | 6-ступенчатая КП DSG
Audi · Audi A3/S3/Sportb./Lim./qu. · 2006
Жидкостное охлаждение | 6-ступенчатая КП DSG
1. Двигатель, Сцепление
Детали узла
31
1
Шланг системы охлаждения
1K0 121 156 DN
1 шт
(1)
Шланг ОЖ с быстроразъёмной муфтой
1K0 122 051 FQ
1 шт
-
Держатель шланга
3C0 121 093 H
1 шт
2
Муфта, быстродействующая | использовать для:
1K0 122 291 L
1K0 121 156 DN
1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
4
Пружинный фиксатор
1J0 121 142
32MM
1 шт
5
Штуцер охлаждающей жидкости | см. панель иллюстраций:
121-010
6
не является запчастью
7
не является запчастью
8
не является запчастью
9
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1K0 122 109 M
1 шт
10
Держатель шланга
1K0 121 093 A
1 шт
11
Трубопровод системы охлаждения
03G 121 065 H
1 шт
12
Манжетное уплотнение
06B 121 687
20,5X5,5
1 шт
13
Винт с шестигр. гол. самостопорящийся
N 010 227 6
M7X12
1 шт
14
Двойной винт с шестигр.
N 907 677 01
M10X20/M8X12
1 шт
15
Шланг системы охлаждения | (Масл. рад. > Водян. трубка)
1K0 121 058 P
1 шт
16
Шланг системы охлаждения | (радиатор масла КП > масляный радиатор)
1K0 122 058 E
1 шт
17
Шланг системы охлаждения | (Pадиатор масла КП > ГБЦ)
1K0 121 096 R
1 шт
18
Штуцер охлаждающей жидкости | см. панель иллюстраций:
103-020
19
Шланг системы охлаждения
1K0 121 073 P
1 шт
20
Муфта, быстродействующая
3B0 122 291 B
1 шт
21
Теплообменник | см. панель иллюстраций:
819-020
22
Расширительный бачок | см. панель иллюстраций:
121-072
23
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-072
24
Масляный радиатор | см. панель иллюстраций:
115-050
25
Масляный радиатор | 6-ступенчатая КП DSG | см. панель иллюстраций:
321-060
26
Шланг системы охлаждения | не является запчастью
31
Пружинный хомут
N 906 869 01
23X12
X шт
32
Пружинный хомут
N 906 870 01
27X12
X шт
33
Пружинный хомут
N 906 872 01
40X12
X шт
