Cистема впуска воздуха | Блок дроссельной заслонки | Вакуумная система | Эжекционный насос — Audi A3/S3/Sportb./Lim./qu. 2006: схема и номера деталей | Глав Авто Запчасти / Cистема впуска воздуха | Блок дроссельной заслонки | Вакуумная система | Эжекционный насос Audi · Audi A3/S3/Sportb./Lim./qu. · 2006 Cистема впуска воздуха | Блок дроссельной заслонки | Вакуумная система | Эжекционный насос 1. Двигатель, Сцепление

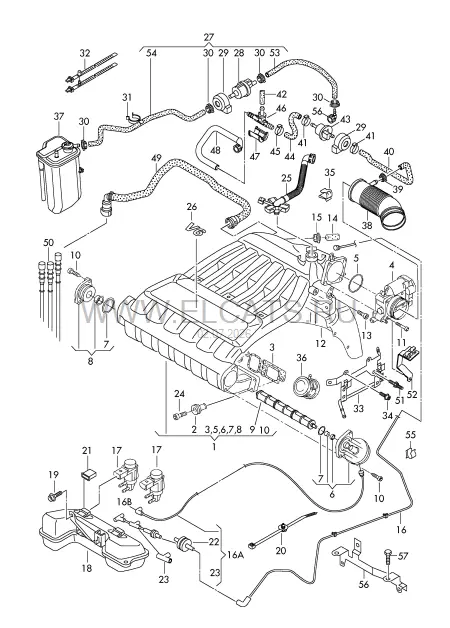

Детали узла 53
1 Впускной коллектор 022 133 201 AH 1 шт 2 Втулка 022 133 588 B 9 шт 3 Уплотнитель 022 133 237 C 1 шт 4 Корпус дроссельной заслонки 022 133 062 AG 1 шт 5 Уплотнитель 022 133 237 D 1 шт 6 Приводной блок 022 133 759 A 1 шт 7 Pемонтный комплект для узла привода 022 198 763 2 шт 8 Крышка штока выбора передачи 022 133 760 B 1 шт 9 Шток выбора передач 022 133 653 B 1 шт 10 Винт самонарез. с внутр. TORX N 104 734 01 6X20 4 шт 11 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 101 270 02 M6X55 4 шт 12 см. панель иллюстраций: 253-030 13 Винт с цилиндр. головкой с буртиком и внутр.шестигранник N 909 023 01 M8X25 2 шт 14 Заглушка 8E0 201 144 7,3X30 1 шт 15 Хомут N 101 969 01 14,8X7X0,60 1 шт 16 Вакуумные шланги с соединит. деталями | F >> 8P-6A066 000* | F >> 8P-6B005 500 022 133 778 S 1 шт (16) Вакуумная труба | F 8P-6A066 001>> | F 8P-6B005 501>> 022 133 778 AQ 1 шт 16A Вакуумная труба 022 133 778 BL 1 шт 17 Электромагнитный клапан 1K0 906 283 2 шт (18) Амортизатор 022 133 907 1 шт 19 Винт с цилиндрической головкой с внутренним шестигранником | использовать с: N 014 702 13 M6X15 | N 011 524 26 1 | 1 шт - Подкладная шайба N 011 524 26 6,4X12,5X1,6 1 шт 20 Кабельная стяжка с держателем | для сверления/толщ. материала: 3D0 971 838 N 4,5X200 | 6,5 / 0,3-3 2 шт 21 Втулка 022 133 913 2 шт 22 Обратный клапан 046 905 291 A 1 шт 23 Tройник 022 201 943 4/4/4 2 шт - Угловой соединитель шлангов 078 131 179 2 шт 24 Винт с цилиндрической головкой с внутренним шестигранником N 908 716 02 M7X40 9 шт 25 см. панель иллюстраций: 103-050 26 Шильдик (самоклеящийся) 022 853 675 'V6' 1 шт (27) Соединительный шланг | Электромагнитный клапан 1K0 133 366 AQ 1 шт 28 Электромагнитный клапан 058 133 517 B 1 шт 29 Опорное кольцо 051 133 459 A 2 шт 30 Пружинный хомут N 907 683 01 14X12 1 шт 31 не выпускается/замена: 4A0 820 199 32 Кабельная стяжка, двойная 4A0 820 199 X шт 33 Кронштейн с трубкой ОЖ | при необх. использов. с: 022 131 561 Q N 910 091 01 1 | 2 шт 34 Винт с цилиндр. головкой с буртиком и внутр.шестигранник N 102 480 01 M6X14 2 шт 35 Кабельный держатель N 910 091 01 8X12X0,5 1 шт 36 см. панель иллюстраций: 131-004 37 см. панель иллюстраций: 201-080 38 см. панель иллюстраций: 133-080 39 Пружинный хомут N 907 702 01 17X12 1 шт 40 Соединительный шланг 022 133 783 A 1 шт 41 Хомут N 101 969 01 14,8X7X0,60 2 шт 42 см. панель иллюстраций: 611-070 43 Клапан 1C0 906 517 A 1 шт 44 Соединительный шланг 022 133 783 1 шт 45 Хомут N 102 018 01 21X7X0,60 1 шт 46 Эжекционный насос 06B 133 753 D 1 шт 47 Опорное кольцо 06B 133 459 G 1 шт (48) Вакуумная магистраль с эжекционным насосом 022 133 773 A 1 шт 50 Топливопровод с вент. трубопроводом | см. панель иллюстраций: 201-020
