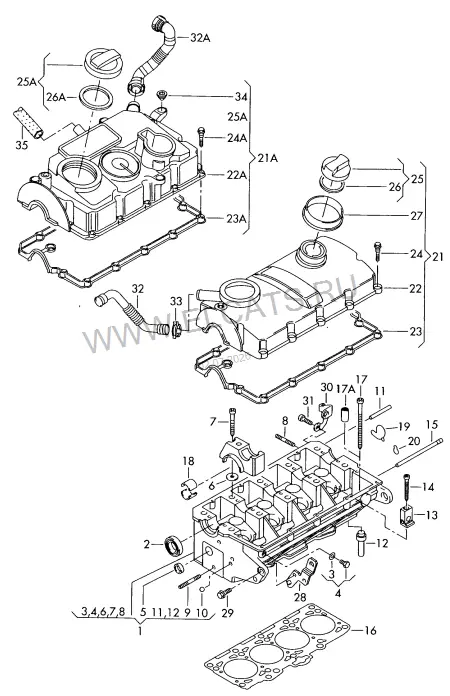

Головка блока цилиндров | Клапанная крышка — Audi A3/S3/Sportb./Lim./qu. 2007: схема и номера деталей | Глав Авто
Запчасти
/
Головка блока цилиндров | Клапанная крышка
Audi · Audi A3/S3/Sportb./Lim./qu. · 2007
Головка блока цилиндров | Клапанная крышка
1. Двигатель, Сцепление
Детали узла
36
1
ГБЦ с клапанами и распредвалом (без насос-форсунок)
038 103 267 EX
1 шт
(1)
Головка блока цилиндров
03G 103 351 C
1 шт
2
Манжетное уплотнение (направл. вращ. вала: правое)
038 103 085 C
47X10X32
1 шт
3
Манжетное уплотнение
N 013 811 5
10X13,5
1 шт
4
Пробка резьбовая
N 016 024 3
M10X1
1 шт
(5)
Крышка
N 011 914 10
24
1 шт
(5)
Крышка
N 011 919 1
25
X шт
(6)
Подкладная шайба
N 901 157 01
12,5X23X4,5
10 шт
7
Центровочный винт
038 103 714
M6X54
10 шт
8
Шпилька
N 901 889 02
M8X35
8 шт
9
Шпилька
N 909 055 02
M10XM8X73
1 шт
10
Шар
N 025 666 3
8
1 шт
11
Патрубок
044 103 499 B
1 шт
13
Прижимная планка | см. панель иллюстраций:
130-030
14
Винт с цилиндрической головкой
038 103 385 A
M6X64
4 шт
15
Cмесительная трубка
038 130 085
1 шт
(16)
Прокладка ГБЦ
03G 103 383 J
1,49MM | 1 отверстие
X шт
(16)
Прокладка ГБЦ
03G 103 383 K
1,57MM | 2 отверстия
X шт
(16)
Прокладка ГБЦ
03G 103 383 L
1,65MM | 3 отверстия
X шт
17
Винт с цилиндрической головкой
038 103 384
M12X166
10 шт
18
Вкладыш подшипника | см. панель иллюстраций:
109-020
(19)
Уплотнитель | см. панель иллюстраций:
145-045
(20)
Уплотнитель | см. панель иллюстраций:
145-045
21A
Клапанная крышка
03G 103 469 M
1 шт
23A
Уплотнитель
03G 103 483 D
1 шт
-
Герметик | применять для позиции: | WWW.DREIBOND.DE TYP 1110
AMV 188 001 02
100G | 23A
1 шт
(24A)
не является запчастью | использовать для: | обозначено:
03G 103 469 M | 03G 103 475 D
13 шт
24A
Винт с плоск.гол. с внут. Torx с направляющей втулкой | использовать для: | обозначено:
03G 103 448 A
M6 | 03G 103 469 G | 03G 103 475 E
X шт
25A
Крышка
06C 103 485 N
1 шт
(26A)
Уплотнитель
036 115 111 B
1 шт
(28)
Держатель
03G 103 941 AH
передн.
1 шт
(29)
Винт с шестигр.гол.(с шайбой)
N 090 354 3
M8X28
(30)
Проушина
03G 103 369 J
задн.
1 шт
32A
Вентиляционная трубка
03G 103 493 D
1 шт
34
Сферический вкладыш
03G 103 184 C
3 шт
-
Жидкий фиксатор
D 000 600 A2
18ML
1 шт
