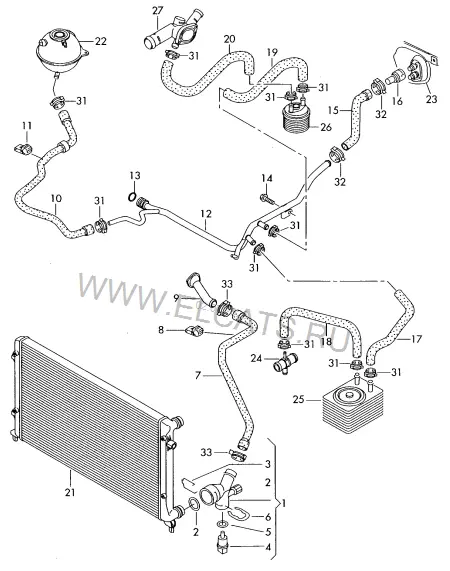

Жидкостное охлаждение | для АКП — Audi A3/S3/Sportb./Lim./qu. 2007: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение | для АКП
Audi · Audi A3/S3/Sportb./Lim./qu. · 2007
Жидкостное охлаждение | для АКП
1. Двигатель, Сцепление
Детали узла
32
1
Муфта, быстродействующая
1K0 122 291 AE
1 шт
2
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
3
Пружинный фиксатор
1J0 121 142
32MM
2 шт
4
Датчик температуры ОЖ
06A 919 501 A
2-штекерн.
1 шт
5
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
6
Пружинный фиксатор
032 121 142
1 шт
7
Шланг системы охлаждения
8P0 121 052 B
1 шт
8
Держатель шланга
1K0 121 093 B
1 шт
9
Штуцер охлаждающей жидкости | см. панель иллюстраций:
121-005
10
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1K0 122 109 B
1 шт
11
Держатель
1J0 121 093 AR
1 шт
12
Трубопровод системы охлаждения | для а/м с масляным радиатором
06A 121 065 CQ
1 шт
(12)
Трубопровод системы охлаждения | для а/м без масл. радиатора
06A 121 065 DE
1 шт
13
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
14
Винт с 6-гр.головк.с буртиком
N 103 144 01
M10X20
1 шт
15
Шланг системы охлаждения
8P0 121 088 C
1 шт
16
Муфта, быстродействующая
3B0 122 291 B
1 шт
17
Шланг системы охлаждения | (масл. радиатор > блок цилин.)
1K0 121 058 S
1 шт
18
Шланг системы охлаждения | (масл. радиатор > патрубок) | F >> 8P-4-073 000*
1K0 121 096 S
1 шт
(18)
Шланг системы охлаждения | (масл. радиатор > патрубок) | F 8P-4-073 001>>*
1K0 121 096 AE
1 шт
19
Шланг системы охлаждения | (Радиатор масла КП> трубопровод ОЖ)
1K0 121 058 T
1 шт
20
Шланг системы охлаждения | (фланец > радиатор масла КП)
1K0 121 096 T
1 шт
21
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-071
22
Расширительный бачок | см. панель иллюстраций:
121-071
23
Теплообменник | см. панель иллюстраций:
819-020
24
Распределительное устройство | см. панель иллюстраций:
121-030
25
Масляный радиатор | см. панель иллюстраций:
115-010
26
Масляный радиатор | для АКП | см. панель иллюстраций:
321-065
27
Штуцер охлаждающей жидкости | см. панель иллюстраций:
121-077
31
Пружинный хомут
N 906 869 01
23X12
X шт
32
Пружинный хомут
N 906 870 01
27X12
X шт
33
Пружинный хомут
N 906 872 01
40X12
X шт
