Жидкостное охлаждение | 6-ступенчатая КП DSG — Audi A3/S3/Sportb./Lim./qu. 2008: схема и номера деталей | Глав Авто
Запчасти
/

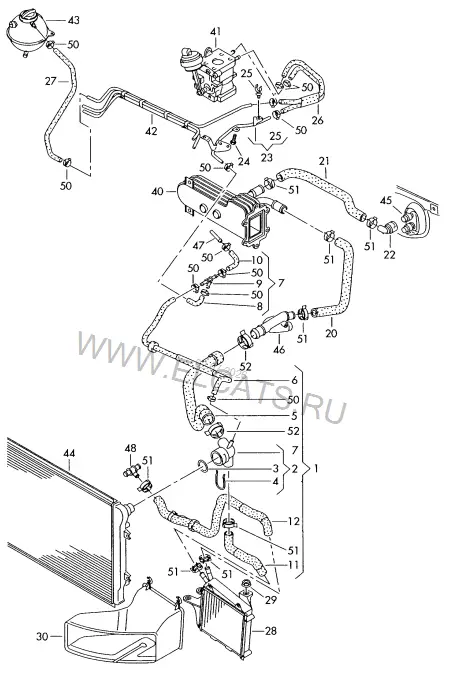

Жидкостное охлаждение | 6-ступенчатая КП DSG
Audi · Audi A3/S3/Sportb./Lim./qu. · 2008
Жидкостное охлаждение | 6-ступенчатая КП DSG
1. Двигатель, Сцепление
Детали узла
35
1
Шланг ОЖ с быстроразъёмной муфтой | не является запчастью
2
Муфта, быстродействующая | не является запчастью
3
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
4
Пружинный фиксатор
1J0 121 142
32MM
1 шт
5
Шланг ОЖ с быстроразъёмной муфтой
1K0 121 156 AF
1 шт
6
Шланг системы охлаждения
1K0 121 447 AH
1 шт
7
Шланг системы охлаждения
1K0 122 447 CC
1 шт
8
Шланг системы охлаждения | не является запчастью
1 шт
9
Распределительное устройство
1K0 121 087 B
8X8X8X60-
1 шт
10
Шланг системы охлаждения | не является запчастью
1 шт
11
Шланг системы охлаждения | не является запчастью
1 шт
12
Шланг системы охлаждения | не является запчастью
1 шт
20
Шланг системы охлаждения | (охладитель ОГ > фланец)
1K0 121 157 BJ
1 шт
21
Шланг системы охлаждения
1K0 121 157 BM
1 шт
22
Муфта, быстродействующая
1K0 122 291 H
1 шт
23
Трубопровод системы охлаждения
1K0 121 070 F
1 шт
24
Винт с шестигранной головкой
N 904 407 06
M6X15
1 шт
25
Держатель
N 104 275 01
7,2X6,5
1 шт
26
Шланг системы охлаждения | (Штуцер дроссельной заслонки > трубка удал.воздуха >трубка ОЖ
1K0 122 447 T
1 шт
27
Шланг системы охлаждения | (компенсац. бачок > вентиляц. труба)
1K0 121 447 S
1 шт
28
Дополнительный радиатор ОЖ | не является запчастью
29
не является запчастью
30
не является запчастью
40
Pадиатор рециркуляции ОГ | см. панель иллюстраций:
131-080
41
Блок дроссельной заслонки | см. панель иллюстраций:
131-080
42
Трубопровод системы охлаждения | см. панель иллюстраций:
201-025
43
Расширительный бачок | см. панель иллюстраций:
121-072
44
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-072
45
Теплообменник | см. панель иллюстраций:
819-020
46
Штуцер охлаждающей жидкости | см. панель иллюстраций:
121-077
47
Штуцер охлаждающей жидкости | не является запчастью
48
Распределительное устройство | см. панель иллюстраций:
121-035
50
Пружинный хомут
N 906 867 01
14X12
X шт
51
Пружинный хомут
N 906 870 01
27X12
X шт
52
Пружинный хомут
N 906 872 01
40X12
X шт
