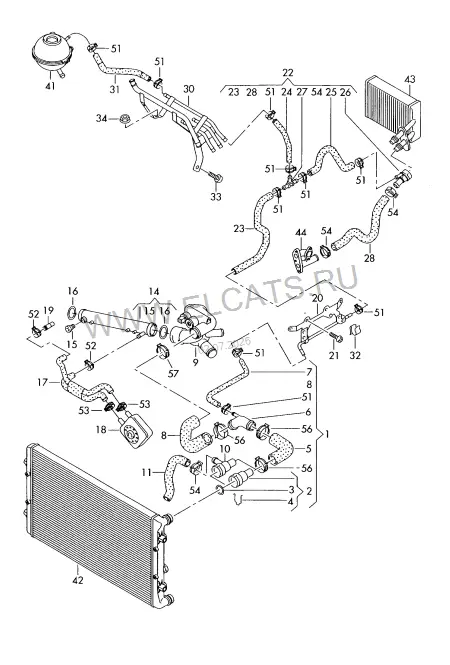

Жидкостное охлаждение — Audi A3/S3/Sportb./Lim./qu. 2008: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A3/S3/Sportb./Lim./qu. · 2008
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
51
1
не является запчастью
2
Муфта, быстродействующая
3B0 122 291 C
1 шт
(2)
Муфта, быстродействующая
3B0 122 291 C
1 шт
3
Уплотнительное кольцо | применять позицию:
2
4
Пружинный фиксатор | применять позицию:
2
(4)
Пружинный фиксатор | применять позицию:
2
(4)
Пружинный фиксатор | применять позицию:
10
5
Шланг системы охлаждения
1K0 121 101 P
1 шт
(5)
Шланг системы охлаждения
1K0 121 101 P
1 шт
(5)
Шланг системы охлаждения
1K0 121 101 R
1 шт
6
Распределительное устройство
1J0 121 087 B
1 шт
7
Шланг системы охлаждения
1K0 121 447 DM
1 шт
(7)
Шланг системы охлаждения
1K0 121 447 DM
1 шт
(7)
Шланг системы охлаждения
1K0 121 447 DL
1 шт
8
Шланг системы охлаждения
1K0 121 101 Q
1 шт
(8)
Шланг системы охлаждения
1K0 121 101 Q
1 шт
(8)
Шланг системы охлаждения
1K0 121 101 S
1 шт
9
Термостат | см. панель иллюстраций:
121-078
10
Муфта, быстродействующая
1K0 122 291 M
1 шт
11
Шланг системы охлаждения | см. панель иллюстраций:
121-068
14
Трубопровод системы охлаждения
022 121 050
1 шт
15
Пробка резьбовая
021 121 022
1 шт
16
Уплотнительное кольцо
N 101 392 01
34,5X3,55
2 шт
17
Шланг системы охлаждения | (масляный радиатор > трубка ОЖ > блок цилиндров)
022 121 049 G
Нап./об. маг.
1 шт
18
Масляный радиатор | см. панель иллюстраций:
115-035
19
Штуцер охлаждающей жидкости | см. панель иллюстраций:
103-010
20
Кронштейн с трубкой ОЖ | при необх. использов. с:
022 131 561 Q
N 910 091 01
1 | 2 шт
21
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
2 шт
22
не является запчастью
23
Шланг системы охлаждения
1K0 121 447 BA
1 шт
24
Шланг системы охлаждения
1K0 121 447 AT
1 шт
25
Шланг системы охлаждения
1K0 121 447 AL
1 шт
26
Муфта, быстродействующая
1K0 122 291 C
1 шт
27
Tройник
N 906 930 01
8X8X8
1 шт
28
Шланг системы охлаждения
1K0 121 157 BQ
1 шт
30
Трубопровод системы охлаждения
1K0 121 070 AG
1 шт
31
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1K0 121 447 C
1 шт
32
Кабельный держатель
N 910 091 01
8X12X0,5
2 шт
33
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
2 шт
34
Шестигранная гайка с буртиком
N 902 955 02
M8
1 шт
41
Расширительный бачок | см. панель иллюстраций:
121-073
42
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-073
43
Теплообменник | см. панель иллюстраций:
820-010
44
Штуцер охлаждающей жидкости | см. панель иллюстраций:
131-004
51
Пружинный хомут
N 906 867 01
14X12
X шт
52
Пружинный хомут
N 909 264 01
19X12
X шт
53
Пружинный хомут
N 906 869 01
23X12
X шт
54
Пружинный хомут
N 906 870 01
27X12
X шт
55
Пружинный хомут
N 906 871 01
32X12
X шт
56
Пружинный хомут
N 906 872 01
40X12
X шт
57
Пружинный хомут
N 909 265 01
47X12
X шт
