Рециркуляция ОГ — Audi A3/S3/Sportb./Lim./qu. 2008: схема и номера деталей | Глав Авто
Запчасти
/
Рециркуляция ОГ
Audi · Audi A3/S3/Sportb./Lim./qu. · 2008

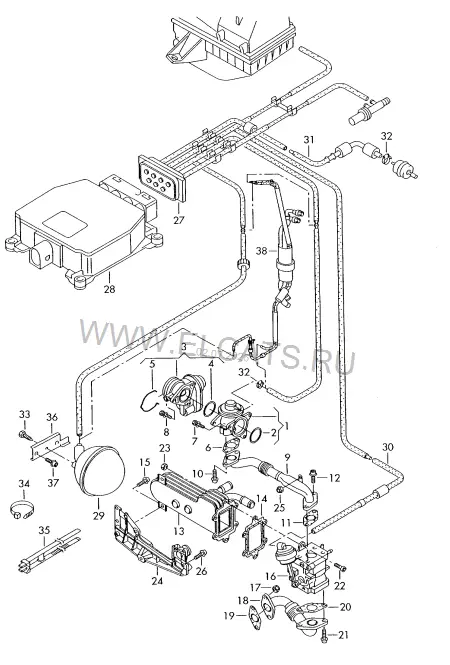

Рециркуляция ОГ
1. Двигатель, Сцепление
Детали узла
39
1
Клапан рециркуляции ОГ
038 131 501 AN
1 шт
2
Уплотнительное кольцо
N 909 273 02
62X3
1 шт
3
Блок дроссельной заслонки | D >> - 14.01.2008
038 128 063 L
1 шт
(3)
Блок дроссельной заслонки | D - 14.01.2008>>
038 128 063 M
1 шт
3
Блок дроссельной заслонки
038 128 063 M
1 шт
4
Уплотнительное кольцо
N 909 787 01
55X2,5
1 шт
5
Зажим
1J0 145 769 B
1 шт
6
Уплотнитель
069 131 547 D
32MM
1 шт
7
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
3 шт
8
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 105 531 02
M6X115X80
1 шт
(8)
Винт с цилиндрич. головкой с внутренним шестигранником
N 911 175 01
M6X45
2 шт
9
Соединительная трубка
03G 131 521 A
1 шт
10
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 904 154 05
M8X22
2 шт
11
Уплотнитель
069 131 547 D
32MM
1 шт
12
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 904 154 05
M8X22
2 шт
13
Радиатор системы рециркуляции ОГ с регулирующей заслонкой | содержит дополнител. позиции:
03G 131 512 L
14,16,22,23
1 шт
14
Уплотнитель
038 131 547
1 шт
15
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
4 шт
16
Регулирующая заслонка | только для:
03G 131 063 F
03G 131 512 L
1 шт
17
Гайка шестигранная самостопор.
N 908 946 01
AM8
2 шт
(18)
Соединительная трубка
03G 131 521 T
1 шт
19
Уплотнитель
038 131 547 A
1 шт
20
Уплотнитель
069 131 547 D
32MM
1 шт
21
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 904 154 05
M8X22
2 шт
22
Винт с цилиндр. скруглённой головкой Torx
N 101 961 03
M6X18
6 шт
23
Гайка шестигранная
N 011 006 36
M6
2 шт
24
Держатель
03G 131 159
1 шт
25
Шестигранная гайка с буртиком
N 015 082 13
M6
1 шт
26
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
3 шт
27
Вакуумные шланги со штуцером
03G 131 051 GD
1 шт
-
Шланг
03G 131 057
1 шт
28
Блок электромагнитных клапанов | см. панель иллюстр., поз.:
906-010,20
29
Амортизатор
7M0 129 808
1 шт
32
Пружинный хомут
N 102 793 01
8X6
X шт
33
Саморез с шестигран. головкой
N 013 884 5
4,8X13
1 шт
34
Кабельная стяжка с держателем
3D0 971 838 N
4,5X200
X шт
35
Кабельная стяжка, двойная
4A0 820 199
X шт
36
Держатель
03G 103 369
1 шт
37
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 904 154 05
M8X22
1 шт
