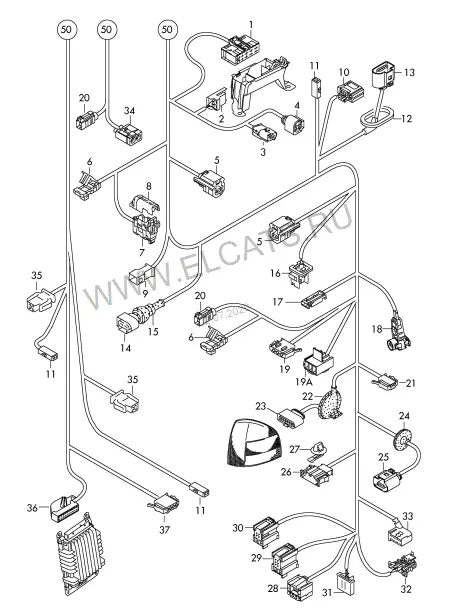

Audi · Audi A3/S3/Sportb./Lim./qu. · 2008Отдельные детали | Жгут проводов для салона | Область:
9. Электрика
Детали узла43
-* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | -------------------------------Канал для кабеля | и | Блок реле | см. панель иллюстраций:971-080-Антенный кабель-адаптер | см. каталог:Электр. соеди- | нит. элементы-Жгут проводов датчика частоты вращения | см. панель иллюстраций:927-0001Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов подогр. сидений и регулир. поясничн. подпора7L0 972 76210-штекерн. | черн. | справа спереди1 шт2Разъём для плоских клемм | Соединительная муфта | Жгут пр-в для бок. подуш. без.4E0 972 5863-штекерн. | желт. | справа спереди1 шт3Корпус разъема под плоские контакты с их фиксацией | Штуцер | Cист. распозн. занят. сиденья4F0 973 8055-штекерн. | черн.1 шт4Корпус плоского разъёма с фиксатором контактов | Штуцер | Комбинир. датчик ускорения и угла рыскания4B0 973 7124-штекерн. | черн.1 шт5Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик поперечного ускорения -ДАТЧИК УДАРА-6Q0 972 623 B2-штекерн. | желт. | перед. и задн.2 шт6Разъём д/плоск. клемм с кабел. | Штуцер | Pемень безопасности с преднатяжителем | Модуль верхней ПБ8T0 972 571 B2-штекерн. | фиолетов.X | 1 | 1 шт7Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Соединительная муфта | Жгут проводов двери8E0 972 70120-ти штекерн. | черн. | 8E0 971 981 A | задн.1 шт8Колпачок | для корпуса контакта:8E0 971 981 A8E0 972 7011 шт9Разъём для плоских клемм | Соединительная муфта | Динамик4B0 971 9922-штекерн. | черн. | справа сзади1 шт10Корпус плоского разъёма с фиксатором контактов | Штуцер8Z0 972 70110-штекерн. | черн.1 шт11Корпус плоского разъёма с фиксатором контактов | Штуцер | Динамик | Соединительная муфта | Дозирующий топливный насос | для а/м с автономным отопителем1J0 973 1192-штекерн. | слева и справаX | 2 | 1 шт12Втулка6Q0 971 9051 шт13Разъём для плоских клемм | Штуцер1K0 919 2315-штекерн. | черн.1 шт14Корпус плоского разъёма с уплотнением | при необх. использов. с: | Штуцер | Датчик давления в шине8T0 973 7022-штекерн. | черн. | 1J0 906 1021 шт15Втулка | для корпуса контакта:1J0 906 1028,2X40 | 8T0 973 7021 шт16Разъём для плоских клемм | Штуцер | Модуль боковой подушки безоп.6X0 972 7733-штекерн. | желт. | задн.1 шт17Корпус плоского разъёма с фиксатором контактов | Штуцер | Зуммер4B0 972 6232-штекерн. | черн.1 шт19Разъём для плоских клемм | Штуцер | Розетка1J0 972 7533-штекерн. | черн. | 2-дверн. | '12V'1 шт(19)Разъём для плоских клемм | Штуцер | Розетка1J0 919 3213-штекерн. | прозрачный | 4-дверный | '12V'1 шт20Корпус антенного разъёма типа гнездо | использовать для: | Соединительная муфта | для а/м с центральным замком на радиоуправлении | Жгут проводов двери багажного отсека6Q0 035 576 K1 отсек | Cветло-голубой | все цвета | Cтойка C | прав.X | 1 | 1 шт21Корпус плоского разъёма с фиксатором контактов | Штуцер | Актюатор центрального замка в лючке топливного бака1J0 972 9232-штекерн. | черн.1 шт22Втулка | Задний фонарь8E0 971 841 F40/5,5 | отклонён1 шт23Разъём для плоских клемм | Штуцер | Задний фонарь1J0 973 7244-штекерн. | черн. | 4-дверный1 шт(23)Разъём для плоских клемм | Штуцер | Задний фонарь1J0 973 7336-штекерн. | черн. | 2-дверн.1 шт24Втулка | Датчик низкого уровня топлива311 611 83530X41 шт25Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик низкого уровня топлива3D0 973 7033-штекерн. | черн.1 шт26Разъём для плоских клемм | при необх. использов. с: | Соединительная муфта1J0 972 7622-штекерн. | черн. | 3D0 971 830 F1 шт27Кронштейн корпуса разъёма | для корпуса контакта:3D0 971 830 F1J0 972 7621 шт28Корпус разъема под плоские контакты с их фиксацией | Штуцер | Центральный блок управления систем комфорта1K0 972 930 A18-ти штекерн. | коричневый1 шт29Корпус плоского разъёма с фиксатором контактов | Штуцер | Центральный блок управления систем комфорта1K0 972 9248-штекерн. | черн.1 шт30Корпус плоского разъёма с фиксатором контактов | Штуцер | Центральный блок управления систем комфорта1K0 972 9236-штекерн. | черн.1 шт31Корпус плоского разъёма с фиксатором контактов | Штуцер | БУ приёма сигнала автономного отопителя с ДУ6Q0 972 7066-штекерн. | синий1 шт32Корпус плоского разъёма с фиксатором контактов | Штуцер6Q0 972 883 B12-ти штекерн. | красн.1 шт33Корпус плоского разъёма с фиксатором контактов | Штуцер | БУ парковочного ассистента8E0 972 416 A16-ти штекерн. | коричневый1 шт34Корпус антенного разъёма типа гнездо | использовать для: | Соединительная муфта | Жгут проводов двери багажного отсека4E0 035 608 K2 отсека | Cветло-голубой | все цвета | прав.1 шт35Разъём для плоских клемм | Соединительная муфта | Динамик893 971 6322-штекерн. | 4-дверный | слева и справа2 шт36Разъём для плоских клемм с защитным колпачком | Штуцер | Усилитель | для а/м с акустической систе- мой BOSE4E0 971 63632-штекерн. | черн.1 шт37Разъём для плоских клемм | Штуцер | Корпус динамика с динамиком1J0 972 7044-штекерн. | черн. | 'SUBWOOFER'1 шт50Жгут проводов для салона | Область: | см. панель иллюстраций:Передн.панель | Тоннель | Крыша | 971-082
