Топливный насос | Топливная рампа | Форсунка — Audi A3/S3/Sportb./Lim./qu. 2012: схема и номера деталей | Глав Авто
Запчасти
/
Топливный насос | Топливная рампа | Форсунка
Audi · Audi A3/S3/Sportb./Lim./qu. · 2012

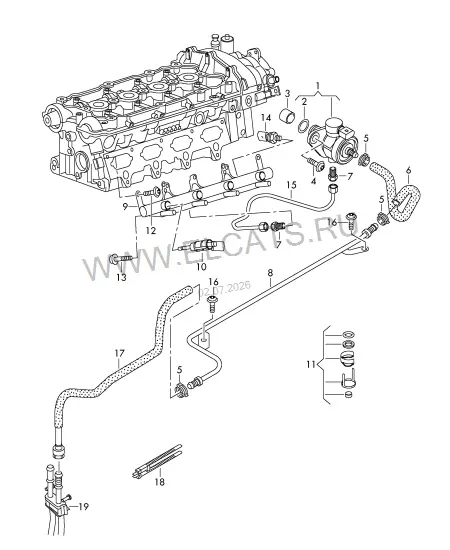

Топливный насос | Топливная рампа | Форсунка
1. Двигатель, Сцепление
Детали узла
33
1
Топливный насос | использовать с: | использовать с:
06H 127 025 N
BOSCH | 06E 127 065 D | 06E 127 065 D | >>D11.05.2009 | 06J 127 501 M | 06J 127 065 B
1 | 1 | 1 | 1 | 1 шт
(1)
Топливный насос | см. панель иллюстраций:
133-055
2
Уплотнительное кольцо
03C 127 311
31X2
1 шт
3
Толкатель
06H 109 311 B
1 шт
4
Винт с внутренним Torx
N 107 002 01
M6X22
2 шт
(4)
Винт с цилиндрической головкой с внутр. многогр., самостоп.
N 105 724 03
M8X16
2 шт
5
Пружинный хомут
N 909 865 01
14,5X12
X шт
6
Топливный шланг
06J 133 986 H
1 шт
(6)
Топливный шланг
06J 133 986 R
1 шт
-
Держатель шланга
06J 133 519 A
1 шт
-
Гайка шестигранная самостопор.
N 023 002 13
M6
1 шт
7
Адаптер | D >> - 11.05.2009
06J 127 065 A
1 шт
(7)
Адаптер | D - 11.05.2009>>
06E 127 065 D
1 шт
(7)
Адаптер | см. панель иллюстраций:
133-055
8
Топливопровод
06J 127 509 G
1 шт
9
Топливная рампа | D >> - 11.05.2009
06J 133 317 J
1 шт
(9)
Топливная рампа | D - 11.05.2009>>
06J 133 317 M
1 шт
(9)
Топливная рампа | см. панель иллюстраций:
133-055
10
Форсунка
06H 906 036 P
4 шт
11
Pемонтный комплект для блока клапанов | использовать для: | Cм. памятку:
06J 998 907 B
06H 906 036 E | 06H 906 036 G | (1-86)
X шт
(11)
Pемонтный комплект для блока клапанов | использовать с: | использовать для:
06G 998 907
06J 133 036 B | 06H 906 189 B | 06H 906 036 P
X | 1 | 1 шт
-
Опорный элемент
06J 133 036 B
X шт
-
Промежуточное кольцо
06H 906 189 B
X шт
12
Призон. саморез со скругл.гол.
N 107 214 01
6X16
2 шт
13
Винт с плоской головкой и внутренним Torx | см. панель иллюстр., поз.:
133-052,10
14
Датчик давления
06J 906 051 D
1 шт
15
Топливопровод | при необх. использов. с: | D >> - 11.05.2009
06J 127 501 F
06J 127 065 A
1 | 2 шт
(15)
Топливопровод | при необх. использов. с: | D - 11.05.2009>>
06J 127 501 M
06J 127 065 A
1 | 2 шт
(15)
Топливопровод | см. панель иллюстраций:
133-055
19
Топливопровод | см. панель иллюстр., поз.:
201-020,3
16
Призон. саморез со скругл.гол.
N 107 214 01
6X16
2 шт
17
Топливный шланг
06J 133 986
1 шт
18
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
X шт
