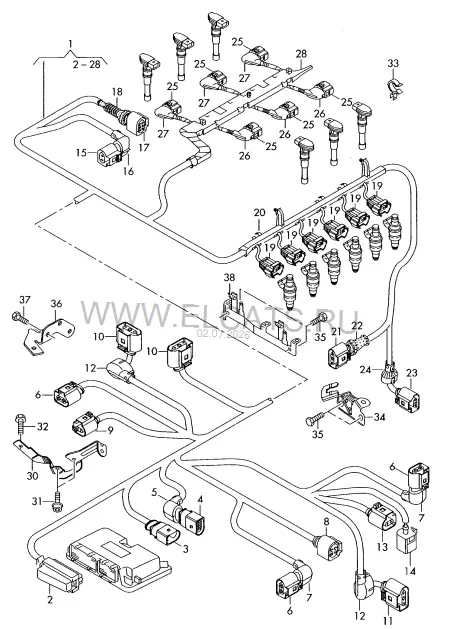

Audi · Audi A3/S3/Sportb./Lim./qu. · 2012Жгут проводов для эл.мотора
9. Электрика
Детали узла39
1Жгут проводов для эл.мотора022 972 619 AB1 шт-* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | ------------------------------2Разъём для плоских клемм с защитным колпачком | Штуцер | Блок управления двигателя4E0 972 47940-штекерный | черный/фиолет.1 шт4Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для салона1J0 973 83714-ти штекерн.1 шт6Корпус плоского разъёма с фиксатором контактов | Штуцер | Насос системы охлаждения | Впуск.коллектор с изм.геометр. | Эжекционный насос1J0 973 7222-штекерн. | черн.X | 1 | 1 | 1 | 1 шт(6)Корпус плоского разъёма с фиксатором контактов | Штуцер | Клапан | Регулятор фаз газораспр-я1J0 973 7022-штекерн. | черн. | Впуск1 шт7Колпачок | Штуцер | Впуск.коллектор с изм.геометр. | Регулятор фаз газораспр-я | Эжекционный насос | Отопитель | Блок цилиндров1C0 971 921 A2-штекерн.X | 1 | 1 | 1 | 1 шт9Корпус плоского разъёма с фиксатором контактов | Штуцер | Клапан | Регулятор фаз газораспр-я1J0 973 7022-штекерн. | черн. | Выпуск1 шт10Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик импульсов | Распределительный вал3D0 973 7033-штекерн. | черн.2 шт11Корпус плоского разъёма с уплотнением | Штуцер | Датчик оборотов двигателя1J0 973 723 G3-штекерн. | серый1 шт12Колпачок | Штуцер | Датчик импульсов | Распределительный вал6H0 971 921 B1 шт13Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик детонации | Датчик температуры | для указателя температуры охлаждающей жидкости1J0 973 7022-штекерн. | черн.X | 1 | 1 шт14Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления масла1J0 973 0811-штекерн. | черн.1 шт15Корпус плоского разъёма с фиксатором контактов | Штуцер | Отопитель | Блок цилиндров1J0 973 722 A2-штекерн. | черн.1 шт17Корпус плоского разъёма с фиксатором контактов | Штуцер | Регулятор дроссельной заслонки4H0 973 7131 шт18Колпачок | Штуцер | Регулятор дроссельной заслонки6H0 971 921 B1 шт19Корпус плоского разъёма с фиксатором контактов | Штуцер | Форсунка06A 973 7222-штекерн. | черн.6 шт20Канал для кабеля | Форсунка022 971 824 D1 шт21Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик детонации1J0 973 703 B3-штекерн. | черн.1 шт22Втулка | Штуцер | Датчик детонации6N0 906 102 A11,9X531 шт25Разъём для плоских клемм | Штуцер | Катушка зажигания с наконеч- ником провода к свече зажиг.1J0 973 7244-штекерн. | черн.6 шт26Угловой колпачок | Штуцер | Катушка зажигания с наконеч- ником провода к свече зажиг.022 971 9214-штекерн. | Цилиндры 1,3,53 шт27Угловой колпачок | Штуцер | Катушка зажигания с наконеч- ником провода к свече зажиг.022 971 921 A4-штекерн. | Цилиндры 2,4,63 шт28Верхн. часть кабельного канала022 971 839 A1 шт(28)Нижняя часть кабельного канала022 971 615 B1 шт—Отдельные детали | Жгут пров. для мотор. отсека | см. панель иллюстраций:971-08130Держатель | Область: | Корпус термостата022 971 501 AC1 шт31Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)N 104 583 02M6X120X802 шт33Крепеж кабеля071 971 848 A1 шт(33)Кронштейн гофрированной трубы | Гофрированная трубка1T0 971 262 CX шт34Держатель | Штуцер | Датчик детонации022 971 502 BB1 шт(34)Кронштейн | Область: | Cтартер1K0 971 858 AS1 шт35Винт с шестигранной головкойN 905 293 02M6X102 шт36Держатель | Область: | Регулятор фаз газораспр-я022 971 858 A1 шт(36)Держатель | Область: | Лямбда-зонд022 971 8041 шт-Крепеж кабеля | Жгут проводов | Лямбда-зонд022 971 84210MM2 шт37Винт с шестигранной головкойN 010 212 26M6X121 шт-Держатель | Штуцер | Лямбда-зонд1K0 971 860 B1 шт-Держатель | Лямбда-зонд1K0 971 830 G1 шт
