Рециркуляция ОГ — Audi A3/S3/Sportb./Lim./qu. 2013: схема и номера деталей | Глав Авто
Запчасти
/
Рециркуляция ОГ
Audi · Audi A3/S3/Sportb./Lim./qu. · 2013

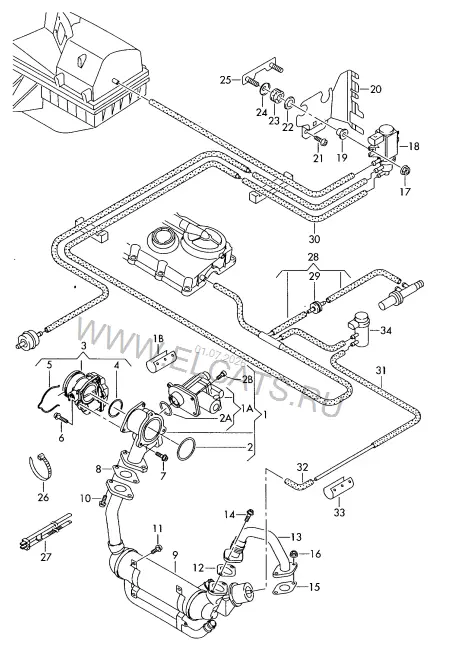

Рециркуляция ОГ
1. Двигатель, Сцепление
Детали узла
41
1
Клапан рециркуляции ОГ | при необх. использов. с:
03G 131 501 N
03G 131 531 B
1 | 1 шт
1A
Клапан рециркуляции ОГ | при необх. использов. с:
03G 131 502 B
03G 131 531 B
1 | 1 шт
1B
Защитный кожух
03G 131 531 B
1 шт
2
Уплотнительное кольцо
N 909 273 02
62X3
1 шт
2A
Уплотнительное кольцо
N 900 627 02
44X2,5
1 шт
2B
Винт с цилиндрич. головкой с внутренним шестигранником
N 910 848 01
M6X18
3 шт
3
Блок дроссельной заслонки
03G 128 063 Q
1 шт
4
Прямоугольное уплотнит. кольцо | использовать для:
03L 131 547 B
55X3-N | 03G 128 063 M | 03G 128 063 Q
1 шт
5
Зажим
1K0 145 769 C
1 шт
6
Винт с цил. головкой с бурт. и внутр. шестигр. (комбинир.)
N 104 086 02
M6X50
3 шт
7
Винт с цилиндрической головкой Torx (с шайбой)
N 106 608 01
M6X25
3 шт
8
Уплотнитель
069 131 547 D
32MM
1 шт
9
Pадиатор рециркуляции ОГ
03G 131 512 AD
1 шт
10
Винт с внутр. многогранником
N 910 488 02
M8X20
2 шт
11
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 101 148 06
M6X15
4 шт
12
Уплотнитель
069 131 547 D
32MM
1 шт
13
Соединительная трубка
03G 131 521 R
1 шт
14
Винт с внутр. многогранником
N 910 488 02
M8X20
1 шт
15
Уплотнитель
03L 131 547 P
1 шт
16
Гайка шестигранная самостопор.
N 908 946 01
M8
2 шт
17
Шестигранная гайка с буртиком
N 015 082 9
M6
2 шт
18
Преобразователь давления
1K0 906 627 A
1 шт
19
Проставка
1K0 906 435
19,5X10,6X10,6
1 шт
20
Кронштейн
1K0 906 215 S
1 шт
21
Шестигранная гайка с буртиком
N 015 082 10
M6
2 шт
22
Опорное кольцо
1K0 906 139 A
2 шт
23
Втулка
046 131 887
2 шт
24
Опорное кольцо
1K0 906 139
2 шт
25
Пластина
046 130 405
1 шт
26
Кабельная стяжка с держателем
3D0 971 838 N
4,5X200
X шт
27
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
X шт
28
Вакуумный шланг
03G 131 055 G
1 шт
29
Обратный клапан
046 905 291 B
1 шт
30
Вакуумный шланг
03G 131 055 C
1 шт
31
Вакуумный шланг
03G 131 055 Q
1 шт
32
Вакуумный шланг
03G 131 055 J
1 шт
33
Защитный кожух
03G 131 531
1 шт
34
Электромагнитный клапан
1K0 906 283 A
1 шт
-
Зубчатый диск | имеется в:
06A 141 730 A
03G 131 055 C | 03G 131 055 G
1 шт
-
Держатель | Разъём для плоских клемм | имеется в:
6X0 971 845 B
1K0 906 215 S
1 шт
-
Зажим | имеется в:
811 971 848 B
03G 131 055 Q
1 шт
