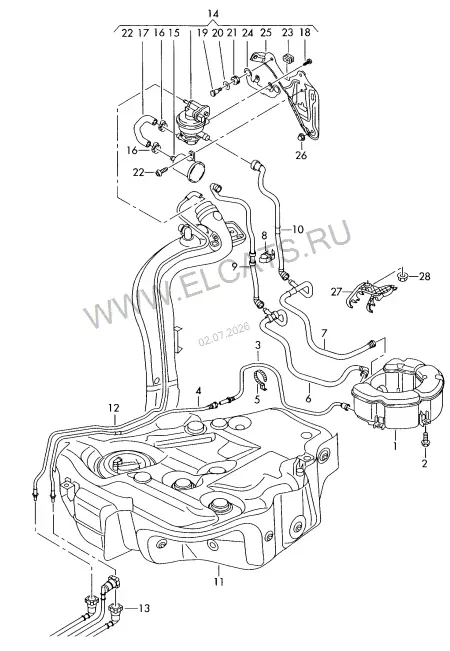

Cистема улавл. паров топлива | Диагностический насос топлив- ной системы — Audi A3/S3/Sportb./Lim./qu. 2013: схема и номера деталей | Глав Авто
Запчасти
/
Cистема улавл. паров топлива | Диагностический насос топлив- ной системы
Audi · Audi A3/S3/Sportb./Lim./qu. · 2013
Cистема улавл. паров топлива | Диагностический насос топлив- ной системы
2. Топливная система, Система выпуска ОГ, Отопитель
Детали узла
40
1
Адсорбер
1K0 201 797 B
1 шт
(1)
Адсорбер
1K0 201 797 C
1 шт
(1)
Адсорбер
1K0 201 797 N
1 шт
2
Винт с 6-гр.головк.с буртиком
N 909 995 02
M6X25
4 шт
3
Вентиляционная трубка
1K0 201 931 S
1 шт
(3)
Вентиляционная трубка
1K0 201 931 Q
1 шт
4
Вентиляционная трубка
1K0 201 931 H
1 шт
(4)
Вентиляционная трубка
1K0 201 931 P
1 шт
5
Кабельная стяжка с держателем для прив.штифта:
N 906 437 01
10X187 | 5MM
1 шт
6
Вентиляционный патрубок
1K0 201 160 AS
1 шт
(6)
Вентиляционный патрубок
1K0 201 160 AF
1 шт
7
Вентиляционный патрубок
1K0 201 160 AR
1 шт
(7)
Вентиляционный патрубок
1K0 201 160 BA
1 шт
7/10
Вентиляционный патрубок
1K0 201 160 AH
1 шт
8
Cкоба крепления
1K0 201 449 A
16/18MM
3 шт
(8)
Cкоба крепления
1K0 201 449 A
16/18MM
2 шт
9
Вентиляционный патрубок
1K0 201 160 BC
1 шт
(9)
Вентиляционный патрубок
1K0 201 160 AG
1 шт
10
Вентиляционный патрубок
1K0 201 160 AQ
1 шт
11
Топливный бак | см. панель иллюстраций:
201-005
(11)
Топливный бак | см. панель иллюстраций:
201-015
12
Вакуумная труба
1K0 201 983 D
1 шт
(12)
Вакуумная труба
1K0 201 983 E
1 шт
(13)
Топливопровод | см. панель иллюстраций:
201-020
14
Диагностический насос топлив- ной системы
8P0 906 201 A
1 шт
15
Фильтр для диагностич. насоса
1C0 906 621
1 шт
16
Хомут
N 102 019 01
22,6X7X0,60
2 шт
17
Угловой соединитель шлангов
1K0 906 272
1 шт
18
Cаморез с цилиндрической скруглённой головкой Torx
N 106 336 03
4,8X13
3 шт
19
Центровочный винт
3B0 201 714 A
2 шт
20
Подкладная шайба
N 011 670 26
8,4X24X2
2 шт
21
Втулка
3B0 201 339
2 шт
22
Винт с полукр.гол. и внут.TORX
N 905 988 04
M6X12
3 шт
23
Втулка
1K0 906 376
1 шт
24
не является запчастью
25
не является запчастью
26
Колпачковая гайка
N 908 719 01
M6
3 шт
-
Подкладная шайба
N 011 547 7
6,5X14X1,6
3 шт
27
Cкоба крепления
1K0 201 449 C
3 отсека
1 шт
28
Шестигранная гайка с буртиком
171 201 969
1 шт
