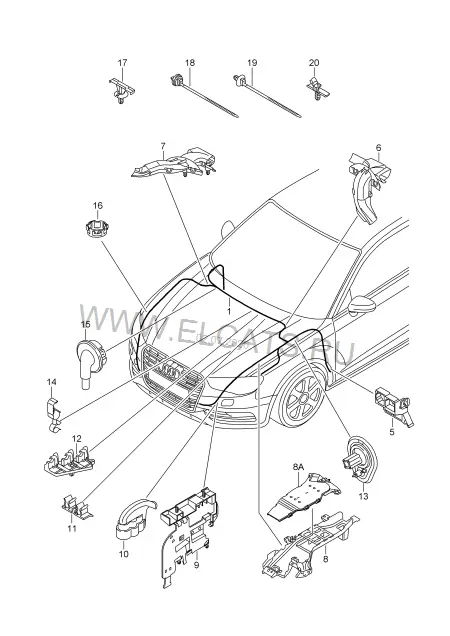

Audi · Audi A3/S3/Sportb./Lim./qu. · 2013Жгут пров. для мотор. отсека
9. Электрика
Детали узла33
-*В гарантийном случае необ- *ходимо сделать обязательное *уведомление в отдел сопро- *вождения продукции1Жгут пров. для мотор. отсека8V1 971 072ЛВPЛ1 шт(1)Жгут пров. для мотор. отсека8V2 971 072ПPPЛ1 шт-* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | -------------------------------Жгут проводов для салона | см. панель иллюстраций:971-080-Центр. блок электрооборудов. для моторного отсека | см. панель иллюстраций:971-089-Отдельные детали | Область: | см. панель иллюстраций:прав. | 971-088-Отдельные детали | Область: | см. панель иллюстраций:лев. | 971-0895Кронштейн корпуса разъёма5Q0 937 545 A4 отсека1 шт6Канал для кабеля | Водоотводящий короб5Q0 971 445 Cлев.1 шт7Канал для кабеля | Водоотводящий короб5Q0 971 445 Dправ.1 шт8Канал для кабеля | Лонжерон | D >> - 26.05.20145Q0 971 615 KЛв Ср1 шт(8)Канал для кабеля | Лонжерон | при необх. использов. с: | D - 26.05.2014>>5Q0 971 615 LЛв Ср | 5Q0 971 8791 шт8AВерхн. часть кабельного канала | D - 26.05.2014>>5Q0 971 8791 шт-Канал для кабеля | Лонжерон | D >> - 13.10.20145Q0 971 862слева спереди1 шт-Канал для кабеля | Лонжерон | D - 13.10.2014>>5Q0 971 862 Aслева спереди1 шт9Канал для кабеля | Лонжерон | D >> - 20.01.20145Q0 971 615 Hслева спереди1 шт(9)Канал для кабеля | Лонжерон | D - 20.01.2014>>5Q0 971 615 Pслева спереди1 шт(9)Канал для кабеля | Лонжерон5Q0 971 861слева спереди1 шт10Колпачок | Разъём для плоских клемм | при необх. использов. с:5Q0 971 783черн. | 1K0 906 2341 шт11Крепеж кабеля | Жгут пров. для мотор. отсека5Q0 971 8482 отсека1 шт12Кронштейн корпуса разъёма | Перегородка5Q0 971 890лев. | Моторный отсек1 шт13Втулка | Жгут пров. для мотор. отсека | при необх. использов. с: | D >> - 07.03.20165Q0 971 915 Aлев. | 5Q0 971 7911 шт(13)Втулка | Жгут пров. для мотор. отсека | при необх. использов. с: | D - 07.03.2016>>5Q0 971 915 Cлев. | 5Q0 971 7911 шт-Шумоизоляция5Q0 971 7911 шт14Держатель, поворотный | для провода: | (Зажимной цоколь поворотный)N 104 785 0110MM + 5,0MM2 шт15Втулка | Перегородка8V0 971 872справа спереди | 40/8,51 шт16Стопор | Провод массы3C0 971 260 A1 шт17Крепеж кабеля | для сверления/толщ. материала:5Q0 971 9306,5/0,6-4,00MMX шт(17)Крепеж кабеля | для сверления/толщ. материала:5Q0 971 84312,2X6,2/0,6X шт18Кабел. стяжка с зажим. цоколем | для сверления/толщ. материала:WHT 005 438'GEDICHTET' | 6,5/0,6-1,31 шт19Кабельная стяжка с держателем | для сверления/толщ. материала:WHT 005 317161MM | 6,5/0,6-4,01 шт20Крепеж кабеля | для провода: | Диаметр отверст:N 107 814 0110/4,3-5,2 | 10-11MM1 шт
