Отдельные детали | Жгут проводов для салона | Область: — Audi A3/S3/Sportb./Lim./qu. 2015: схема и номера деталей | Глав Авто
Запчасти
/

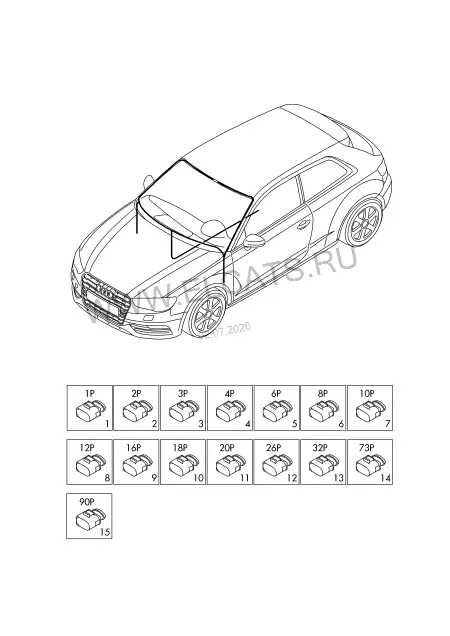

Отдельные детали | Жгут проводов для салона | Область:
Audi · Audi A3/S3/Sportb./Lim./qu. · 2015
Отдельные детали | Жгут проводов для салона | Область:
9. Электрика
Детали узла
65
-
Корпус разъёма определяется в отдельной позиции детали | Cм. памятку:
(9-87)
-
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ
-
Обзор областей применения | Точка подключ.-корпус разъема | Область: | см. панель иллюстраций:
Cалон | 971-079
-
Канал для кабеля | Блок реле | Область: | см. панель иллюстраций:
Cалон | 971-080
-
Обзор областей применения | Точка подключ.-корпус разъема | Область: | см. панель иллюстраций:
Моторный отсек | 971-086
-
Канал для кабеля | Крепеж кабеля | Область: | см. панель иллюстраций:
Моторный отсек | 971-087
-
Жгут проводов датчика частоты вращения | см. панель иллюстраций:
927-000
-
Антенный кабель-адаптер | см. каталог:
Электр. соеди- | нит. элементы
1
Разъём для плоских клемм
5Q0 971 990 A
1-штекерн. | черн.
X шт
(1)
Корпус антенного разъёма типа гнездо | использовать для:
6Q0 035 576 K
1 отсек | Cветло-голубой | все цвета
X шт
(1)
Корпус антенного углового разъёма типа штырь | использовать для:
6Q0 035 674 K
1 отсек | Cветло-голубой | все цвета
X шт
2
Разъём для плоских клемм
1J0 971 972
2-штекерн. | черн.
X шт
(2)
Корпус плоского разъёма с фиксатором контактов
4B0 972 623
2-штекерн. | черн.
X шт
(2)
Корпус плоского разъёма с фиксатором контактов
4B0 971 832
2-штекерн. | черн.
X шт
(2)
Корпус кругл.разъёма с кабелем
4G0 972 562
2-штекерн. | черный/желтый | L=1336MM
X шт
(2)
Разъём для плоских клемм
443 971 989
2-штекерн. | natur
X шт
(2)
Корпус кругл.разъёма с кабелем
4G0 972 562 B
2-штекерн. | желт. | L=1261MM
X шт
(2)
Плоская штыревая клемма | Световод
4E0 973 702
2-штекерн. | черн.
X шт
(2)
Корпус антенного углового разъёма типа штырь
4E0 035 672 K
2 отсека | Cветло-голубой
X шт
(2)
Разъём для плоских клемм
893 971 632
2-штекерн. | черн.
X шт
(2)
Корпус плоского разъёма с фиксатором контактов
1J0 973 119
2-штекерн. | черн.
X шт
(2)
Корпус кругл.разъёма с кабелем
5K0 971 582
2-штекерн. | черн. | L=3000
X шт
3
Разъём д/плоск. клемм с кабел. | также использовать для:
3C8 971 582
3-штекерн. | желтый/белый | L=1778MM | 3C8 972 563
X шт
(3)
Разъём д/плоск. клемм с кабел. | также использовать для:
3C8 971 582 A
3-штекерн. | желт./коричн. | L=1778MM | 3C8 972 563 A
X шт
(3)
Разъём для плоских клемм
1C0 973 119 B
3-штекерн. | черн.
X шт
(3)
Разъём для плоских клемм
4G0 919 321
3-штекерн. | черн.
X шт
(3)
Разъём для плоских клемм
4G0 919 321 A
3-штекерн. | черн.
X шт
4
Разъём для плоских клемм
8K0 973 754 A
4-штекерн. | коричневый
X шт
(4)
Разъём для плоских клемм
8K0 973 754
4-штекерн. | черн.
X шт
(4)
Разъём для плоских клемм
4H0 972 133
4-штекерн. | желт.
X шт
(4)
Разъём для плоских клемм
4H0 972 704
4-штекерн. | черн.
X шт
(4)
Корпус плоского разъёма с фиксатором контактов | также использовать для:
8E0 971 832
4-штекерн. | черн. | красн.
X шт
(4)
Корпус разъёма кабеля передачи данных
8V0 035 750 A
4/2-контактный | белый alt
X шт
5
Разъём для плоских клемм
4D0 971 636 A
6-штекерн. | коричневый
X шт
(5)
Разъём для плоских клемм
4D0 971 636 B
6-штекерн. | красн.
X шт
(5)
Разъём для плоских клемм
8E0 971 833
6-штекерн. | черн.
X шт
(5)
Разъём для плоских клемм
7L0 972 776
6-штекерн. | желт.
X шт
(5)
Разъём для плоских клемм
8E0 906 236
6-штекерн. | черн.
X шт
(5)
Разъём для плоских клемм с защитным колпачком
4GD 971 636 B
6-штекерн. | красный/черный
X шт
(5)
Корпус плоского разъёма с фиксатором контактов | также использовать для:
4F0 937 731
6-штекерн. | черн. | зелен. | фиолетов.
X шт
(5)
Разъём для плоских клемм
4B0 971 978 B
6-штекерн. | черн.
X шт
6
Корпус плоского разъёма с фиксатором контактов
3D0 972 724
8-штекерн. | черн.
X шт
(6)
Корпус плоского разъёма с фиксатором контактов
3B0 972 724
8-штекерн. | черн.
X шт
(6)
Корпус плоского разъёма с фиксатором контактов
3B7 035 447
8-штекерн. | коричневый
X шт
(6)
Разъём для плоских клемм
8K0 971 833
8-штекерн. | черн.
X шт
7
Корпус плоского разъёма с фиксатором контактов
1K0 972 776
10-штекерн. | черн.
X шт
(7)
Корпус плоского разъёма с дополнит. фиксатором кон- такта и доп. крепл. корпуса
8X0 035 444
10-штекерн. | черн.
X шт
(7)
Корпус плоского разъёма с фиксатором контактов
6R0 972 930
10-штекерн. | черн.
X шт
8
Корпус плоского разъёма с фиксатором контактов
8X0 035 447 B
12-ти штекерн. | серый
X шт
(8)
Корпус плоского разъёма с фиксатором контактов
4F0 972 112
12-ти штекерн. | черн.
X шт
(8)
Корпус плоского разъёма с фиксатором контактов
8X0 035 447 A
12-ти штекерн. | зелен.
X шт
(8)
Корпус плоского разъёма с фиксатором контактов
8X0 035 447
12-ти штекерн. | синий
X шт
(8)
Корпус плоского разъёма с фиксатором контактов
8E0 972 112 A
12-ти штекерн. | черн.
X шт
9
Корпус плоского разъёма с фиксатором контактов
1K0 972 928
16-ти штекерн. | черн.
X шт
(9)
Корпус плоского разъёма с фиксатором контактов
8E0 972 416 A
16-ти штекерн. | коричневый
X шт
10
Корпус плоского разъёма с фиксатором контактов
5Q0 972 718
18-ти штекерн. | черн.
X шт
11
Корпус плоского разъёма с фиксатором контактов | также использовать для: | Выход провода:
8E0 972 420
20-ти штекерн. | красн. | синий | боков. | 45-
X шт
(11)
Корпус плоского разъёма с фиксатором контактов | Выход провода:
8E0 972 420 B
20-ти штекерн. | красн. | верхн.
X шт
(11)
Корпус плоского разъёма с фиксатором контактов
1K0 971 975
20-ти штекерн. | черн.
X шт
12
Разъём для плоских клемм с защитным колпачком | Фиксатор
4E0 972 726
26-контактный | черн. | черн.
X шт
13
Разъём для плоских клемм с защитным колпачком
1J0 972 977 D
32-штекерн. | синий
X шт
14
Корпус плоского разъёма с фиксатором контактов
5Q0 937 700 A
73 контактный | чёрный/natur
X шт
(14)
Корпус плоского разъёма с фиксатором контактов
5Q0 937 700
73 контактный | чёрный/ | чёрный
X шт
15
Разъём для плоских клемм | при необх. использов. с:
8V0 998 623 A
90-контактный | черн. | 7L0 971 904 A
X шт
(15)
Уплотнительный штифт
7L0 971 904 A
0,63 MM
X шт
