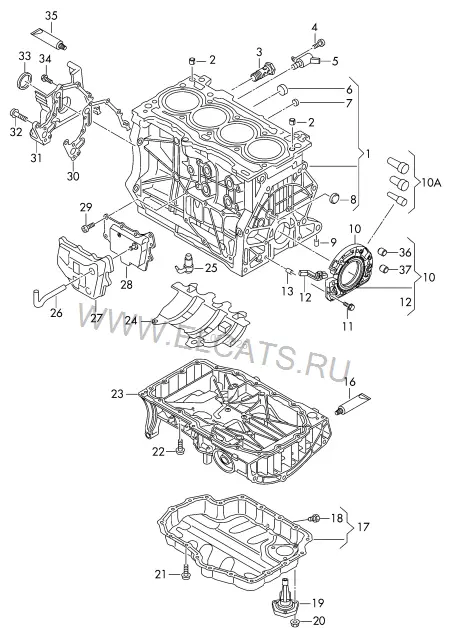

Audi · Audi A3/S3/Sportb./Lim./qu. · 2016Блок цилиндров | Масляный поддон
1. Двигатель, Сцепление
Детали узла40
(1)Блок цилиндров | для этого использовать:Двиг. с ГБЦ1 шт2Центровочная втулка03C 103 14313,2X132 шт3Резьбовая пробка с уплотни- тельным кольцомN 908 132 02M14X1,5X222 шт4Винт с полукр.гол. и внут.TORXN 910 967 01M6X161 шт5Управляющий клапан06E 115 243 G1 шт6КрышкаN 011 917 3122 шт7КрышкаN 011 901 9201 шт8КрышкаN 011 909 6222 шт9Цилиндрический штифт026 103 1396MM1 шт10Крышка | исп.вместе с позицией(-ями): | Cмотри руководство по ремонту04E 103 170 Aзадн. | 101 шт10AРемкомплект | Заглушки (пластик)5C0 998 1521 шт11Винт с 6-гр.головк.с буртикомN 107 188 01M6X176 шт12Датчик импульсов | Коленчатый вал | см. панель иллюстр., поз.:906-000,81 шт13Цилиндрический штифтN 043 207 28X144 шт16Силиконовый клей-герметикD 176 501 A150MLX шт17Крышка масляного поддона04E 103 602 H1 шт18Пробка маслосливного отверстияN 902 889 01M14X1,5X161 шт18Манжетное уплотнениеN 013 815 814X201 шт19Датчик уровня масла | см. панель иллюстр., поз.:919-045,11 шт20Винт с цилиндр. головкой с буртиком и внутр.многогранник | см. панель иллюстр., поз.:M6X28 | 919-045,33 шт21Винт с цил.скругл.головкой с внут.TORX,резьбовыдавливающийN 107 480 016X1619 шт22Винт с цилиндр. головкой с буртиком и внутр.шестигранникN 905 006 05M6X2219 шт23Верхняя часть маслян. поддона04E 103 601 L1 шт-Резьбовой штуцер03C 115 721 A1 шт24Успокоитель масла04E 103 623 D1 шт25Масляная форсунка04E 103 1574 шт26Вентиляционный шланг04E 103 493 AA1 шт26Вентиляционный шланг04E 103 493 S1 шт27Накладка04E 103 729 A1 шт28Маслоотделитель | D >> - 24.08.201504E 103 464 S1 шт28Маслоотделитель | D - 24.08.2015>>04C 103 464 J1 шт29Винт с плоской головкой и внутренним TorxN 907 378 03M6X14.03 шт30Уплотнитель04C 103 161 D1 шт31Крышка04E 103 153 Bпередн.1 шт32Винт с цилиндрической головкой с внутренним многогранникомN 106 825 01M8X502 шт33Манжетное уплотнение04C 103 0851 шт34Винт с 6-гр.головкой, буртиком и внутр. многогранником (Duo)N 911 087 016 шт35Силиконовый клей-герметикD 176 501 A150MLX шт36Втулка03M 115 1121 шт37Втулка03M 121 2152 шт
