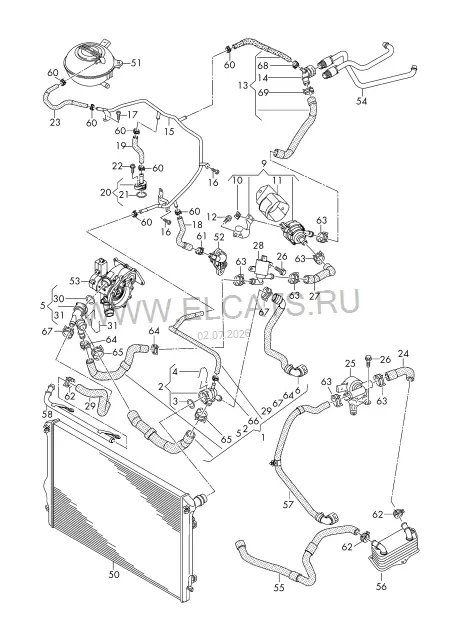

Audi · Audi A3/S3/Sportb./Lim./qu. · 2017Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла50
1Шланг ОЖ с быстроразъёмной муфтой | D >> - 10.04.20175Q0 122 101 DTверхн.1 шт(1)Шланг ОЖ с быстроразъёмной муфтой | D - 10.04.2017>>5Q0 122 101 GDверхн.1 шт2Муфта, быстродействующая5Q0 122 291 BL1 шт3Уплотнительное кольцоN 907 653 0132X42 шт4Пружинный фиксатор1J0 121 14232MM2 шт6Шланг ОЖ с быстроразъёмной муфтой | имеется в позиции:15Муфта, быстродействующая5Q0 122 291 BF1 шт9Дополнительный насос ОЖ5Q0 121 599 AAзадн.1 шт10Зажим8J7 871 7192 шт(10)1 к-т элементов крепления5N0 198 0931 шт11Теплоизоляция5Q0 121 653 D1 шт12Винт с цилиндр. головкой с буртиком и внутр.шестигранникN 911 361 01M8X141 шт13Шланг ОЖ с быстроразъёмной муфтой5Q0 122 157 AK1 шт14Муфта, быстродействующая5Q0 122 291 BB1 шт15Трубопровод системы охлаждения06K 121 075 Q1 шт16Винт с плоской головкой и внутренним TorxN 103 352 06M6X122 шт17Винт с плоской головкой с внутр. Torx, самонарезающийN 106 549 02M6X161 шт18Шланг системы охлаждения06K 121 049 A1 шт19Шланг системы охлаждения06K 121 051 M1 шт20Вентиляционный штуцер06K 121 1431 шт21Манжетное уплотнениеWHT 005 44020X2,51 шт22Винт с цилиндрической головкой с внутр.многогр. (комбинир.)N 106 192 01M6X151 шт23Вентиляционный шланг5Q0 121 447 G1 шт24Шланг системы охлаждения5Q0 121 0961 шт25Электромагн. клапан с кроншт.5Q0 122 093 A1 шт26Винт с полукр.гол. и внут.TORXN 101 243 08M6X204 шт27Шланг системы охлаждения5Q0 122 157 AB1 шт28Электромагнитный клапан4H0 121 671 G1 шт29Шланг системы охлаждения | имеется в позиции:130Уплотнительное кольцоN 907 653 0132X41 шт31Пружинный фиксатор1J0 121 14232MM1 шт50Радиатор охлаждающей жидкости | см. панель иллюстр., поз.:121-075,151Расширительный бачок | см. панель иллюстр., поз.:121-075,2052Фланец с уплотн.кольцом | см. панель иллюстр., поз.:121-003,2053Термостат | см. панель иллюстр., поз.:121-003,154Трубопровод системы охлаждения | см. панель иллюстр., поз.:819-020,2155Шланг ОЖ с быстроразъёмной муфтой | см. панель иллюстр., поз.:121-037,1056Масляный радиатор | см. панель иллюстр., поз.:321-065,1157Шланг ОЖ с быстроразъёмной муфтой | см. панель иллюстр., поз.:121-040,558Трубопровод системы охлаждения | см. панель иллюстр., поз.:121-039,460Пружинный хомутN 906 867 0114X127 шт61Пружинный хомутN 907 702 0117X121 шт62Пружинный хомутN 906 869 0223X123 шт63Пружинный хомутN 906 870 0127X126 шт64Пружинный хомутN 906 871 0132X122 шт65Пружинный хомутN 906 872 0140X122 шт66Пружинный хомутN 906 867 0114X121 шт67Пружинный хомутN 906 870 0127X122 шт68Пружинный хомутN 906 867 0114X121 шт69Пружинный хомутN 906 870 0127X121 шт
