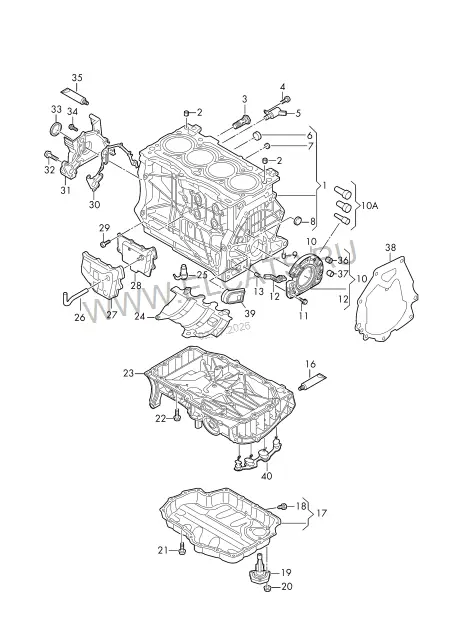

Блок цилиндров | Масляный поддон — Audi A3/S3/Sportb./Lim./qu. 2018: схема и номера деталей | Глав Авто
Запчасти
/
Блок цилиндров | Масляный поддон
Audi · Audi A3/S3/Sportb./Lim./qu. · 2018
Блок цилиндров | Масляный поддон
1. Двигатель, Сцепление
Детали узла
45
(1)
Блок цилиндров | для этого использовать:
Двиг. с ГБЦ
2
Центровочная втулка
03C 103 143
13,2X13
2 шт
3
Резьбовая пробка с уплотни- тельным кольцом
N 908 132 02
M14X1,5X22
2 шт
4
Винт с полукр.гол. и внут.TORX
N 910 967 01
M6X16
1 шт
5
Управляющий клапан
06E 115 243 H
1 шт
6
Крышка
N 011 917 3
12
2 шт
7
Крышка
N 011 901 9
20
1 шт
8
Крышка
N 011 909 6
22
2 шт
9
Цилиндрический штифт
026 103 139
6MM
1 шт
10
Крышка | исп.вместе с позицией(-ями): | Cмотри руководство по ремонту | D >> - 04.06.2018*
04E 103 170 A
задн. | 10A
1 шт
10
Крышка | исп.вместе с позицией(-ями): | Cмотри руководство по ремонту | D - 04.06.2018>>*
04E 103 170 Q
задн. | 10A
1 шт
10A
Ремкомплект | Заглушки (пластик)
5C0 998 152
1 шт
11
Винт с 6-гр.головк.с буртиком
N 107 188 01
M6X17
6 шт
12
Датчик импульсов | Коленчатый вал | содержит:
04C 906 433
крепление | Одноточечное
1 шт
13
Цилиндрический штифт
N 043 207 2
8X14
4 шт
16
Силиконовый клей-герметик
D 176 501 A1
50ML
X шт
17
Крышка масляного поддона
04E 103 602 H
1 шт
18
Пробка маслосливного отверстия
N 902 889 01
M14X1,5X16
1 шт
18
Манжетное уплотнение
N 013 815 8
14X20
1 шт
19
Датчик уровня масла | см. панель иллюстр., поз.:
919-037,1
20
Шестигранная гайка с буртиком | см. панель иллюстр., поз.:
M6X28 | 919-037,3
21
Винт с цил.скругл.головкой с внут.TORX,резьбовыдавливающий
N 107 480 01
6X16
19 шт
22
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 905 006 05
M6X22
19 шт
23
Верхняя часть маслян. поддона
04E 103 601 L
1 шт
24
Успокоитель масла
04E 103 623 D
1 шт
25
Масляная форсунка
04E 103 157
4 шт
25
Масляная форсунка
04E 103 157 Q
4 шт
26
Вентиляционный шланг
04E 103 474 H
1 шт
27
Накладка
04E 103 729 A
1 шт
28
Маслоотделитель
04C 103 464 J
1 шт
29
Винт с плоской головкой и внутренним Torx
N 907 378 03
M6X14.0
3 шт
30
Уплотнитель | D >> - 08.07.2019
04C 103 161 D
1 шт
30
Уплотнитель | D08072019
04C 103 161 F
1 шт
31
Крышка
04E 103 153 B
передн.
1 шт
32
Винт с цилиндрической головкой с внутренним многогранником
N 106 825 01
M8X50
2 шт
33
Манжетное уплотнение
04C 103 085 B
1 шт
34
Винт с 6-гр.головкой, буртиком и внутр. многогранником (Duo)
N 911 087 01
6 шт
35
Силиконовый клей-герметик
D 176 501 A1
50ML
X шт
36
Втулка
03M 115 112
1 шт
37
Втулка
03M 121 215
2 шт
38
Промежуточная пластина | D >> - 27.05.2019
04E 103 551 M
1 шт
38
Промежуточная пластина | D - 27.05.2019>>
04E 103 551 AH
1 шт
39
Заглушка
04E 103 037
1 шт
40
Заглушка | D >> - 02.10.2017
04E 103 033 A
2 шт
40
Заглушка | D - 02.10.2017>>
04E 103 033 D
2 шт
