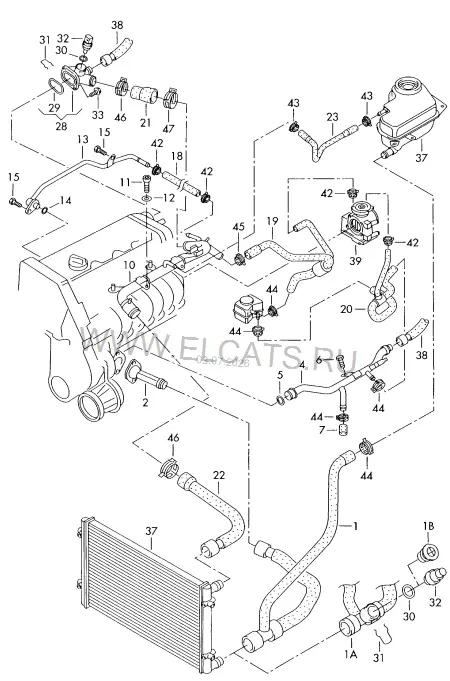

Жидкостное охлаждение — Audi A4/Avant 2000: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A4/Avant · 2000
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
43
1
Шланг системы охлаждения | (Расширительный бачок> радиатор ОЖ>насос ОЖ) | F >> 8D-Y-120 000*
8D0 121 055 J
1 шт
-
Пружинный фиксатор
1J0 121 142
32MM
1 шт
1A
Шланг системы охлаждения | (Расширительный бачок> радиатор ОЖ>насос ОЖ) | F 8D-Y-120 001>>*
4B0 121 055 J
1 шт
1B
Заглушка
357 121 140
X шт
2
см. панель иллюстраций:
121-005
4
Трубопровод системы охлаждения
06B 121 065 L
Обрат. магист.
1 шт
5
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
6
Винт с шестигранной головкой
N 010 239 11
M8X18
1 шт
7
Заглушка
078 133 335 A
1 шт
10
Трубопровод системы охлаждения
06B 121 071 Q
Напор. магист.
1 шт
(10)
Трубопровод системы охлаждения
06B 121 071 AJ
Напор. магист.
1 шт
11
Винт с цилиндрической головкой с внутренним шестигранником
N 014 740 11
M6X16
2 шт
12
Подкладная шайба
N 011 524 23
6,4X12,5X1,6
2 шт
13
Трубопровод системы охлаждения
06B 121 044 B
1 шт
(13)
Трубопровод системы охлаждения
06B 121 044 C
1 шт
14
Манжетное уплотнение
06B 121 687 A
8X3
1 шт
15
Винт с шестигранной головкой
N 010 215 27
M6X15
2 шт
18
Шланг системы охлаждения | (Фланец>трубопровод ОЖ)
06B 121 108 A
1 шт
19
Шланг системы охлаждения | (корпус дросс. засл. > масл. радиатор > труба сист. охл.)
06B 121 058 AN
1 шт
(19)
Шланг системы охлаждения | (корпус дросс. засл. > масл. радиатор > труба сист. охл.)
06B 121 058 BH
1 шт
-
Держатель
06B 133 687 C
1 шт
20
Шланг системы охлаждения | (корпус дросс. засл. > масл. радиатор > труба сист. охл.)
06B 121 058 AP
1 шт
(20)
Шланг системы охлаждения | (корпус дросс. засл. > масл. радиатор > труба сист. охл.)
06B 121 058 BK
1 шт
21
Шланг системы охлаждения | (Фланец>трубопровод ОЖ)
050 121 101
1 шт
(21)
Шланг системы охлаждения | (Фланец>трубопровод ОЖ)
06B 121 101 B
1 шт
22
Шланг системы охлаждения | (Радиатор ОЖ>/трубопровод ОЖ)
8D0 121 101 K
1 шт
-
Пружинный фиксатор
1J0 121 142
32MM
1 шт
23
Вентиляционный шланг | (Расширительный бачок ОЖ> трубопровод ОЖ)
8D0 121 107 D
1 шт
28
Фланец с уплотнит. кольцом и быстроразъём. муфтой
06B 121 132 A
1 шт
29
Манжетное уплотнение
037 121 688
50X3,15
1 шт
30
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
31
Пружинный фиксатор
032 121 142
1 шт
32
см. панель иллюстраций:
919-040
33
Винт с шестигр.гол.(с шайбой)
N 902 809 01
M6X22
2 шт
37
см. панель иллюстраций:
121-070
38
см. панель иллюстраций:
819-050
39
см. панель иллюстраций:
133-024
42
Пружинный хомут
N 906 867 01
14X12
X шт
43
Пружинный хомут
N 906 553 01
17X12
X шт
44
Пружинный хомут
N 906 869 01
23X12
X шт
45
Пружинный хомут
N 906 870 01
27X12
X шт
46
Пружинный хомут
N 906 872 01
40X12
X шт
47
Хомут
N 102 580 01
30-45X9X0,5
X шт
