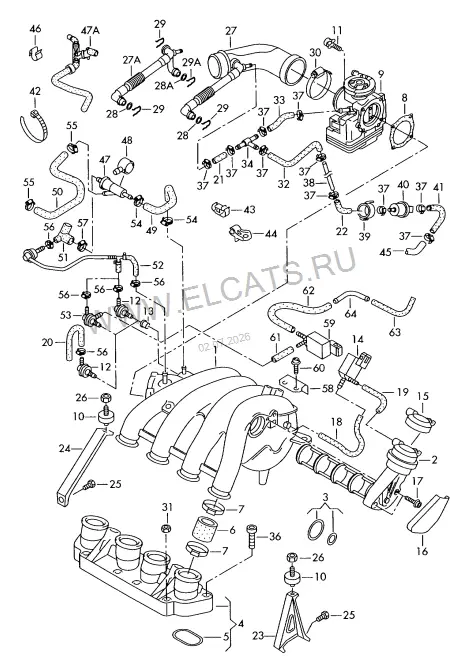

Cистема впуска воздуха | Cистема улавл. паров топлива | Вакуумная система | Блок дроссельной заслонки — Audi A4/Avant 2001: схема и номера деталей | Глав Авто Запчасти / Cистема впуска воздуха | Cистема улавл. паров топлива | Вакуумная система | Блок дроссельной заслонки Audi · Audi A4/Avant · 2001 Cистема впуска воздуха | Cистема улавл. паров топлива | Вакуумная система | Блок дроссельной заслонки 1. Двигатель, Сцепление
Детали узла 86
1 Впуск.коллектор с изм.геометр. 06B 133 213 1 шт (1) Впуск.коллектор с изм.геометр. 06B 133 213 E 1 шт 2 Приводной блок 06B 133 619 B 1 шт 3 Ремкомплект | Приводной блок 06B 198 619 A MANN+HUMMEL 1 шт 4 Нижн. часть впуск. коллектора 06B 133 200 D 1 шт 5 Уплотнитель 06B 129 717 A 4 шт 6 Соединительная муфта 06B 133 299 C 4 шт 7 Хомут 06B 133 301 A 53X7X0,6 8 шт 8 Манжетное уплотнение 058 133 557 1 шт 9 Блок дроссельной заслонки 058 133 063 H 1 шт (9) Корпус дроссельной заслонки | для а/м с датчиком для педали акселератора 06B 133 062 L 1 шт 10 Сайлент-блок 06F 121 273 2 шт 11 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 100 922 01 M6X40 4 шт (11) Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 100 802 02 M6X50.00-S4-N 4 шт 12 Обратный клапан 058 905 291 A 1 шт 13 Втулка 431 820 667 1 шт 14 Электромагнитный клапан 037 906 283 A 1 шт 15 Крышка 058 133 212 B 1 шт 16 Крышка 058 133 212 A 1 шт 17 Винт самонарез. с внутр. TORX 058 133 479 A DG60X20 2 шт - Шланг в бухтах по 5 м 'заказ по 5' N 020 353 27 3,5X2 * шт 18 укоротить до: 100MM 1 шт 19 укоротить до: 150MM 1 шт - Шланг в бухтах по 5 м 'заказ по 5' N 900 801 05 7,5X3 * шт 20 укоротить до: | F >> 8D-X-400 000* 130MM 1 шт 21 укоротить до: | F >> 8D-X-400 000* 50MM 1 шт 22 укоротить до: 140MM 1 шт 23 Опора 06B 129 723 AQ передн. 1 шт 24 Опора 06B 129 723 P задн. 1 шт (24) Опора 06B 129 723 AK задн. 1 шт 25 Винт с 6-гр.головк.с буртиком N 100 632 02 M8X20 3 шт 26 Шестигранная гайка с буртиком N 103 401 01 M8 2 шт 27 Воздуховод всасыв. воздуха | F >> 8D-X-400 000* 06B 133 354 1 шт (27) Воздуховод всасыв. воздуха | F 8D-Y-000 001>> 06B 133 354 E 1 шт (27) Воздуховод всасыв. воздуха | F 8D-Y-000 001>> 06B 133 354 F 1 шт (27) Воздуховод всасыв. воздуха 06B 133 354 D 1 шт (27A) Вентиляционная трубка | содержит: | Штуцер | F 8D-Y-000 001>> 06B 103 217 B 1 шт 28 Уплотнительное кольцо N 903 168 02 19,6X3,65 1 шт 28A Уплотнительное кольцо | F 8D-Y-000 001>> N 904 673 01 34,2X3 1 шт 29 Пружинный фиксатор 032 121 142 X шт 29A Пружинный фиксатор | F 8D-Y-000 001>> 037 121 142 A 1 шт 30 Хомут N 024 518 3 70-90X9X0,5 1 шт 30 Хомут N 024 518 3 70-90X9X0,5 1 шт 31 Шестигранная гайка с буртиком N 015 083 11 M8 2 шт 32 Угловой соединитель шлангов | F >> 8D-X-400 000* 06B 133 784 A 1 шт 33 Угловой соединитель шлангов | F >> 8D-X-400 000* 06B 133 784 1 шт (33) Соединительный шланг | F 8D-Y-000 001>> 050 133 784 G 1 | 1 шт 34 Tройник | F >> 8D-X-400 000* 06B 133 382 8/8/8 1 шт 36 Винт с цилиндрической головкой с внутренним шестигранником N 904 242 01 M8X45 X шт 37 Хомут с ушками N 102 334 01 16,2X7X0,6 10 шт (38) Соединительная трубка 06B 133 366 B 1 шт 39 Опорное кольцо 058 133 459 1 шт 40 Электромагнитный клапан 058 133 517 1 шт 41 Шланг, соединительный 058 133 784 1 шт 42 Кабельная стяжка N 906 661 01 4,6X200 X шт 43 Крепеж кабеля 8D0 971 897 B 1 шт 44 Держатель | F >> 8D-Y-999 999 050 133 095 D 1 шт (44) Держатель | F 8D-1-000 001>> 06B 133 095 F 1 шт 45 см. панель иллюстраций: 201-095 46 Держатель шланга 171 201 981 1 шт 47 Эжекционный насос | Исполнение | F 8D-Y-000 001>> 058 133 753 B 2 1 шт (47) Эжекционный насос | Исполнение | F 8D-Y-000 001>> 078 133 753 A 3 1 шт 47A Эжекционный насос | Исполнение | F 8D-Y-000 001>> 06B 133 751 AP 3 1 шт 48 Опорное кольцо | для исполнения: 06B 133 459 2 1 шт (48) Опорное кольцо | для исполнения: 06B 133 459 F 3 1 шт 49 Соединительный шланг | для исполнения: 06B 133 783 F 2 1 шт (49) Соединительный шланг | для исполнения: 06B 133 783 AN 3 1 шт 50 Соединительный шланг | для исполнения: 06B 133 783 G 2 1 шт (50) Соединительный шланг | для исполнения: 06B 133 783 AP 3 1 шт 51 Угловой соединитель шлангов | для исполнения: 06B 133 784 Q 2 1 шт (51) Угловой соединитель шлангов | для исполнения: 06B 133 784 AE 3 1 шт 52 Соединительный шланг | F 8D-Y-000 001>> 06B 133 129 B 1 шт 53 Обратный клапан 4A0 820 675 A 1 шт 54 Хомут | F 8D-Y-000 001>> N 102 019 01 22,6X7X0,60 X шт 55 Хомут | F 8D-Y-000 001>> N 102 555 01 17,5X7X0,6 X шт 56 Хомут с ушками | F 8D-Y-000 001>> N 102 334 01 16,2X7X0,6 X шт 57 Хомут | F 8D-Y-000 001>> N 102 556 01 23,5X7X0,6 1 шт 58 Держатель 06B 906 269 1 шт 59 Электромагнитный клапан 037 906 283 A 1 шт 60 Винт самонарез. с внутр. TORX 058 133 479 A DG60X20 2 шт - Шланг в бухтах по 5 м 'заказ по 5' N 020 353 27 3,5X2 * шт 61 укоротить до: 150MM 1 шт 62 укоротить до: 245MM 1 шт 63 Угловой соединитель шлангов 048 133 784 H 1 шт - Трубка в бухтах по 5 м 'заказ по 5' N 020 139 1 4X1 * шт 64 укоротить до: 280MM 1 шт
