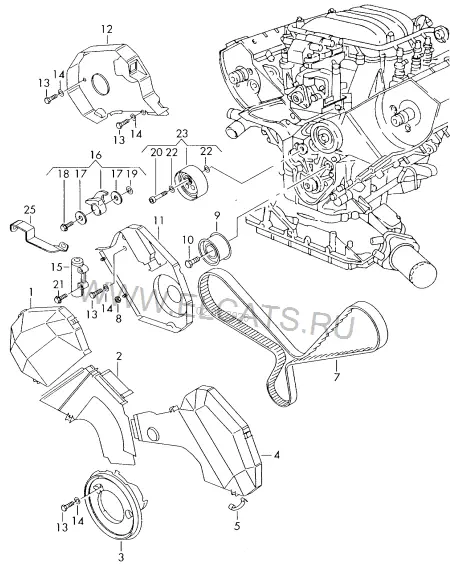

Зубчатый ремень | Защитный кожух ремня — Audi A4/Avant 2001: схема и номера деталей | Глав Авто
Запчасти
/
Зубчатый ремень | Защитный кожух ремня
Audi · Audi A4/Avant · 2001
Зубчатый ремень | Защитный кожух ремня
1. Двигатель, Сцепление
Детали узла
24
1
Защитный кожух ремня | адаптировать ср-вами сервиса | Кабел. стяжка с зажим. цоколем
078 109 107 Q
прав. | для: | 6,5MM
1 шт
2
Защитный кожух ремня
078 109 107 M
средн.
1 шт
3
Защитный кожух ремня
078 109 127 E
нижн.
1 шт
4
Защитный кожух ремня
078 109 107 H
лев.
1 шт
4A
Защитный кожух ремня
078 109 123 BA
лев. нижн.
1 шт
(4B)
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 902 169 04
M8X15
2 шт
5
Пружинная скоба
078 109 150 A
X шт
(7)
Зубчатый ремень
078 109 119 J
1 шт
(8)
Гайка шестигранная самостопор.
N 023 002 13
M6
2 шт
9
Направляющий ролик
078 109 244 H
1 шт
(10)
Винт с шестигранной головкой
N 010 254 20
M10X25
1 шт
11
Защитный кожух ремня
078 109 098 C
лев.
1 шт
12
Защитный кожух ремня
078 109 145 T
прав.
1 шт
13
Винт с шестигранной головкой
N 010 215 27
M6X15
X шт
(14)
Подкладная шайба
N 011 524 26
6,4X12,5X1,6
X шт
15
Натяжитель с демпфером
078 109 479 E
1 шт
16
Рычаг натяжителя
078 109 487 A
1 шт
17
Подкладная шайба
N 900 042 02
8,4X28X2
3 шт
18
Винт с шестигранной головкой
N 019 503 3
M8X35
1 шт
19
Уплотнительное кольцо
N 903 649 01
7X2
1 шт
20
Винт с цилиндрич. головкой с внутр. шестигр, самостопор.
N 014 717 6
M8X40
1 шт
(21)
Винт с шестигр.гол.(с шайбой)
N 102 056 04
M6X32
3 шт
22
Подкладная шайба
N 901 076 04
8,2X18X2
2 шт
(23)
Натяжной ролик | использовать с:
078 109 243 S
N 014 717 6
1 | 1 шт
