Крепление стеклоочистителя с электромотором | Cтеклоочиститель — Audi A4/Avant 2003: схема и номера деталей | Глав Авто
Запчасти
/

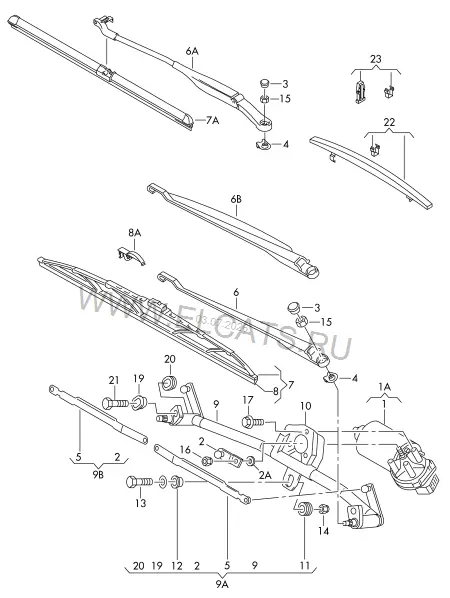

Крепление стеклоочистителя с электромотором | Cтеклоочиститель
Audi · Audi A4/Avant · 2003
Крепление стеклоочистителя с электромотором | Cтеклоочиститель
9. Электрика
Детали узла
46
1A
Электродвигатель стеклоочист.
8E1 955 119
ЛВPЛ
1 шт
(1A)
Электродвигатель стеклоочист.
8E2 955 119 A
ПPPЛ
1 шт
(2)
Кривошип | не является запчастью
(2A)
не является запчастью
3
Колпачок
8Z0 955 205
1 шт
4
Колпачок | имеется в позиции:
9
5
Тяга привода | не является запчастью
(6B)
Поводок стеклооч. с направ. | (сторона водителя) | при необх. использов. с: | F >> 8E-4-138 000*
8E1 955 407 A
8E0 955 247 | слева ЛВPЛ
1 шт
(6A)
Поводок стеклоочистителя | (сторона водителя) | F 8E-4-138 001>>*
8E1 955 407 C
слева ЛВPЛ
1 шт
(6)
Поводок стеклоочистителя | (сторона переднего пассажира) | при необх. использов. с: | F >> 8E-4-138 000*
8E2 955 407 A
8E0 955 247 | слева ПPPЛ
1 шт
(6A)
Поводок стеклоочистителя | (сторона переднего пассажира) | F 8E-4-138 001>>*
8E2 955 407 C
слева ПPPЛ
1 шт
(6)
Поводок стеклоочистителя | (сторона переднего пассажира) | при необх. использов. с: | F >> 8E-4-138 000*
8E1 955 408 A
8E0 955 247 | справа ЛВPЛ
1 шт
(6A)
Поводок стеклоочистителя | (сторона переднего пассажира) | F 8E-4-138 001>>*
8E1 955 408 C
справа ЛВPЛ
1 шт
(6B)
Поводок стеклооч. с направ. | (сторона водителя) | при необх. использов. с: | F >> 8E-4-138 000*
8E2 955 408 A
8E0 955 247 | справа ПPPЛ
1 шт
(6A)
Поводок стеклоочистителя | (сторона водителя) | F 8E-4-138 001>>*
8E2 955 408 C
справа ПPPЛ
1 шт
7
Щётка стеклоочистителя | (сторона водителя) | при необх. использов. с: | F >> 8E-4-138 000*
8E1 955 425 A
550MM | ЛВPЛ | 8E0 955 247
1 шт
(7)
Щётка стеклоочистителя | (сторона водителя) | при необх. использов. с: | F >> 8E-4-138 000*
8E2 955 425 A
550MM | ПPPЛ | 8E0 955 247
1 шт
(7)
Щётка стеклоочистителя | (сторона переднего пассажира) | (сторона переднего пассажира) | при необх. использов. с: | F >> 8E-4-138 000*
8E0 955 425 A
550MM | ЛВPЛ | ПPPЛ | 8E0 955 247
1 шт
(7A)
Бескаркасная щётка | (сторона водит. и перед. пас.) | F 8E-4-138 001>>*
4B1 955 425 C
ЛВPЛ | 550MM
2 шт
(7A)
1 к-т бескаркас. щёток стекл. | (сторона водит. и перед. пас.) | F 8E-4-138 001>>*
4B0 998 002
550MM | ЛВPЛ
1 шт
-
1 к-т бескаркас. щёток стекл. | (сторона водит. и перед. пас.) | (для переоборудованных а/м)
4B0 998 002
ЛВPЛ | 550MM
1 шт
—
Комплект дооборудования для поводков бескаркас. щёток | F >> 8E-4-138 001* | см. панель иллюстраций:
ЛВPЛ | 097-000
(7A)
Бескаркасная щётка | (сторона водит. и перед. пас.) | F 8E-4-138 001>>*
4B2 955 425 C
ПPPЛ | 550MM
2 шт
(7A)
1 к-т бескаркас. щёток стекл. | (сторона водит. и перед. пас.) | F 8E-4-138 001>>* | Бескаркасная щётка
4B2 998 002
ПPPЛ | 550MM
1 шт
8
1 к-т резин. полотн. стеклооч. | F >> 8E-4-138 000*
1J0 955 429 A
600MM
1 шт
8A
Фиксатор | имеется в позиции:
8E0 955 247
6,6B
1 шт
(9)
Трапеция стеклоочистителя
8E1 955 603 D
ЛВPЛ
1 шт
(9)
Трапеция стеклоочистителя
8E2 955 603 C
ПPPЛ
1 шт
9A
не для этой модели
(9B)
Тяга с кривошипом | состоит из: | Тяга привода | Кривошип
8E1 955 319
ЛВPЛ | слева и справа
1 шт
(9B)
Тяга с кривошипом | состоит из: | Тяга привода | Кривошип
8E2 955 319
ПPPЛ | слева и справа
1 шт
(10)
Кронштейн двиг. стеклоочист.
8E1 955 634
ЛВPЛ
1 шт
(10)
Кронштейн двиг. стеклоочист.
8E2 955 634
ПPPЛ
1 шт
11
Втулка
8D1 955 995 C
1 шт
12
Дистанционная втулка
8E1 955 995 A
1 шт
13
Винт с шестигр.гол.(с шайбой)
N 105 064 02
M6X27
3 шт
14
Гайка шестигранная самостопор.
N 022 148 11
M6
1 шт
15
Шестигранная гайка с буртиком
N 102 613 10
M10
1 шт
16
Шестигранная гайка с буртиком
N 902 291 04
M8
1 шт
17
Винт с плоской головкой с внутр. Torx, самонарезающий
N 909 434 02
M6X16
3 шт
(17)
Винт с 6-гр.головк.с буртиком
N 903 053 04
M6X10
X шт
(19)
Дистанционная втулка
8D1 955 746
24/30X12,25
2 шт
20
Дистанционная втулка
8E1 955 746 B
2 шт
22
1 к-т креплений щётки стекло- очистителя с аэродинам. напр.
8E1 998 430
Cторона водит. | ЛВPЛ
1 шт
(22)
1 к-т креплений щётки стекло- очистителя с аэродинам. напр.
8E2 998 430
Cторона водит. | ПPPЛ
1 шт
23
Крепёжные детали | Cтеклоочиститель
8E0 998 430
Cтор. пер.пас.
1 шт
