Cистема впуска воздуха | Вакуумная система | Cистема улавл. паров топлива | Эжекционный насос | F >> 8E-3-100 000 — Audi A4/Avant 2005: схема и номера деталей | Глав Авто Запчасти / Cистема впуска воздуха | Вакуумная система | Cистема улавл. паров топлива | Эжекционный насос | F >> 8E-3-100 000 Audi · Audi A4/Avant · 2005 Cистема впуска воздуха | Вакуумная система | Cистема улавл. паров топлива | Эжекционный насос | F >> 8E-3-100 000 1. Двигатель, Сцепление

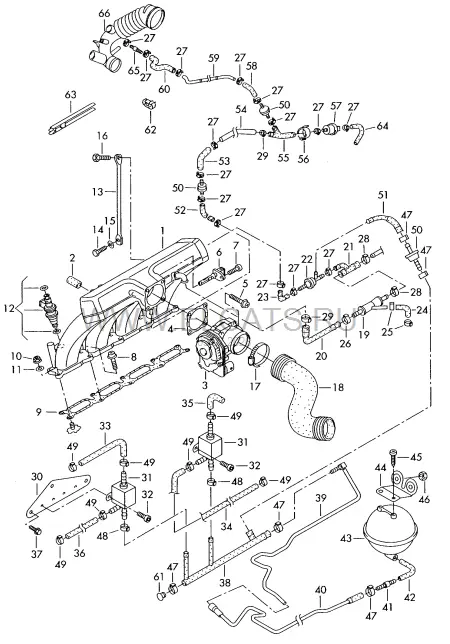

Детали узла 71
1 Патрубок впускного тракта | использовать с: 06B 133 201 Q 035 133 335 1 | 1 шт 2 Заглушка 035 133 335 8 1 шт 3 Корпус дроссельной заслонки 06B 133 062 M 1 шт 4 Уплотнитель 028 129 748 1 шт 5 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 100 802 04 M6X50 4 шт 6 Датчик температуры | F >> 8E-1-080 000* 058 905 379 1 шт (6) Датчик температуры | F 8E-2-000 001>>* 06B 905 379 D 1 | 1 шт 7 Болт, цилиндр.головка с внутр. шестигранником N 103 470 03 M6X16 1 шт 8 Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) N 100 801 02 M6X25 8 шт 9 Уплотнитель 058 129 717 D 1 шт 10 Шестигранная гайка с буртиком N 015 082 10 M6 2 шт 11 Подкладная шайба N 011 524 26 6,4X12,5X1,6 2 шт 12 см. панель иллюстраций: 133-050 13 Опора 06B 129 723 BC 1 шт 14 Винт с шестигранной головкой N 010 240 16 M8X20 1 шт 15 Подкладная шайба N 011 670 26 8,4X24X2 X шт 16 Винт с шестигранной головкой N 010 240 16 M8X20 2 шт 17 Хомут N 024 518 3 70-90X9X0,5 1 шт 18 см. панель иллюстраций: 145-085 19 Эжекционный насос 058 133 753 B 1 шт 20 Соединительный шланг 06B 133 783 BC 1 шт 21 Угловой соединитель шлангов | при необх. использов. с: 058 133 784 AF 443 616 797 C 1 шт - Держатель 443 616 797 C 22MM 1 шт 22 Обратный клапан 07C 133 529 A 1 шт 23 Угловой соединитель шлангов 058 133 394 D 1 шт 24 см. панель иллюстраций: 103-090 25 см. панель иллюстраций: 103-090 26 Хомут N 102 019 01 22,6X7X0,60 X шт 27 Хомут с ушками N 102 334 01 16,2X7X0,6 X шт 28 Хомут с ушками N 102 020 01 24,1X7X0,60 X шт 29 Хомут N 102 582 01 12-22X9X0,4 X шт 30 Пластина 058 103 943 A 1 шт 31 Электромагнитный клапан 026 906 283 J 2 шт 32 Винт с цилиндрической головкой N 104 343 01 M5X10 4 шт (33) Вакуумный шланг | укоротить до: 06B 145 718 J 1340MM | 380MM 1 шт (34) Вакуумный шланг | укоротить до: 06B 145 718 J 1340MM | 450MM 1 шт 35 Угловой соединитель шлангов 078 131 179 1 шт (36) Вакуумный шланг | укоротить до: 06B 145 718 J 1340MM | 1050MM 1 шт 37 Винт с полукр.гол. и внут.TORX N 103 352 02 M6X12 3 шт 38 Угловой соединитель шлангов 06B 133 784 AP 1 шт (39) Вакуумная труба 8E0 201 935 E 1 шт 40 Вакуумная труба 8E0 201 935 D 1 шт 41 Штуцер 078 133 382 J 4/8 1 шт - Шланг в бухтах по 5 м 'заказ по 5' N 101 965 02 4X3 * шт 42 укоротить до: 330MM 1 шт 43 Амортизатор 038 129 807 1 шт 44 Кронштейн амортизатора 058 129 814 C 1 шт 45 Cаморез с цил. скругл. головк. N 013 964 9 4,2X16 1 шт 46 Шестигранная гайка с шайбой N 904 880 05 M6 2 шт 47 Хомут N 101 992 01 15,7X7X0,60 X шт 48 Хомут N 103 100 01 11,9X7X0,6 X шт 49 Хомут N 901 072 03 8-12X8X0,4 X шт 50 Обратный клапан 058 905 291 K 3 шт 51 Шланг, соединительный 058 133 370 A 1 шт 52 Соединительный шланг 06B 133 783 AF 1 шт 52 Соединительный шланг 06B 133 783 BK 1 шт 53 Соединительный шланг 06B 133 784 BA 1 шт 54 Соединительная трубка 06B 133 366 D 8MM 1 шт 55 Угловой соединитель шлангов 8E0 133 784 B 1 шт 56 Опорное кольцо 06B 133 459 D 1 шт 57 Клапан 1C0 906 517 A 1 шт 58 Угловой соединитель шлангов 058 133 394 D 1 шт 59 Соединительная трубка 8E0 133 367 A 1 шт 60 Угловой соединитель шлангов 8E0 133 784 G 1 шт 61 Заглушка 035 133 777 A 4MM X шт 62 Фиксатор 4D0 201 278 Q 3 отсека X шт 63 Кабельная стяжка, двойная 4A0 820 199 X шт (63) Кабельная стяжка с держателем 3D0 971 838 N 4,5X200 X шт 64 см. панель иллюстраций: 201-045 65 Штуцер 06B 133 382 B 1 шт 66 см. панель иллюстраций: 145-085
