Вакуумная система | Рециркуляция ОГ — Audi A4/Avant 2007: схема и номера деталей | Глав Авто
Запчасти
/
Вакуумная система | Рециркуляция ОГ
Audi · Audi A4/Avant · 2007

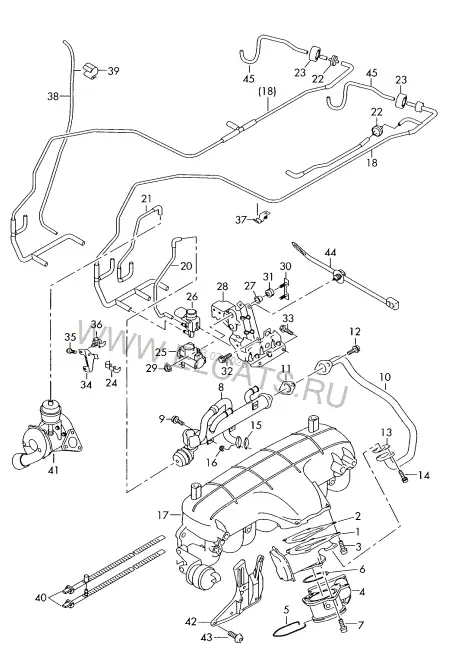

Вакуумная система | Рециркуляция ОГ
1. Двигатель, Сцепление
Детали узла
53
1
Клапан рециркуляции ОГ
03G 131 501 R
1 шт
2
Уплотнитель
03G 131 547 F
1 шт
3
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
3 шт
4
Блок дроссельной заслонки
03G 128 063 J
1 шт
5
Зажим
1J0 145 769 G
SCA52
1 шт
6
Уплотнительное кольцо | только для:
N 905 216 04
55X3 | 03G 128 063 C
1 шт
(6)
Прямоугольное уплотнит. кольцо | только для:
03L 131 547 B
55 | 03G 128 063 J
1 шт
7
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 103 008 05
M6X45
2 шт
(7)
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 104 583 02
M6X120X80
1 шт
(7)
Винт с цилиндрической головкой
N 106 247 01
M6X60
2 шт
8
Pадиатор рециркуляции ОГ
03G 131 512 AL
1 шт
-
Pемкомплект радиатора системы рециркуляции ОГ
03G 198 512
1 шт
-
Комплект уплотнений
03G 198 512 A
1 шт
9
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
4 шт
10
Соединительная трубка
03G 131 521 K
1 шт
11
Уплотнитель
069 131 547 D
32MM
1 шт
12
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 904 154 05
M8X22
2 шт
13
Уплотнитель
069 131 547 D
32MM
1 шт
14
Винт с внутр. многогранником
N 910 488 02
M8X20
2 шт
15
Уплотнитель
038 131 547 A
1 шт
16
Гайка шестигранная самостопор.
N 908 946 01
AM8
2 шт
17
Впускной коллектор | см. панель иллюстр., поз.:
129-040,1
18
Вакуумный шланг
03G 131 552 P
1 шт
18
Вакуумный шланг
03G 131 552 AD
1 шт
(18)
Вакуумный шланг
03G 131 552 Q
1 шт
20
Вакуумный шланг
03G 131 552 R
1 шт
21
Вакуумный шланг
03G 131 552 J
1 шт
(21)
Вакуумный шланг
03G 131 552 AG
1 шт
-
Фиксатор
059 131 694 M
5/5
1 шт
22
Обратный клапан
046 905 291 A
1 шт
(22)
Обратный клапан
059 905 291 A
черн.
1 шт
23
Дистанционное кольцо
N 105 193 01
25X35X20
1 шт
24
Держатель
2D0 611 853
3 отсека
X шт
25
Преобразователь давления
8E0 906 627 C
1 шт
26
Электромагнитный клапан
1K0 906 283 A
1 шт
27
Проставка
052 129 734
2 шт
28
Держатель
03G 131 133 C
1 шт
29
Шестигранная гайка с буртиком
N 901 063 04
M6
2 шт
30
Пластина
046 130 405
1 шт
31
Втулка
046 131 887
2 шт
32
Винт с шестигранной головкой
N 104 640 01
M10X20
2 шт
33
Винт с 6-гр.головк.с буртиком
N 105 361 01
M8X16
2 шт
34
Держатель
03G 133 827 A
1 шт
35
Винт с 6-гр.головк.с буртиком
N 105 361 01
M8X16
1 шт
36
Крепеж кабеля
06B 971 845
2 отсека
2 шт
37
Держатель вакуумного шланга
03G 131 545
2X4,6
1 шт
38
Вакуумный шланг
03G 131 552 S
4X2,5
1 шт
39
Скоба
701 971 939
1 шт
40
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
X шт
41
Турбонагнетатель | см. панель иллюстр., поз.:
145-058,1
42
Держатель
03G 131 159 B
2 шт
43
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
3 шт
44
Кабельная стяжка
8E0 971 818 B
4,6X210
1 шт
