Турбонагнетатель — Audi A4/Avant 2007: схема и номера деталей | Глав Авто
Запчасти
/
Турбонагнетатель
Audi · Audi A4/Avant · 2007

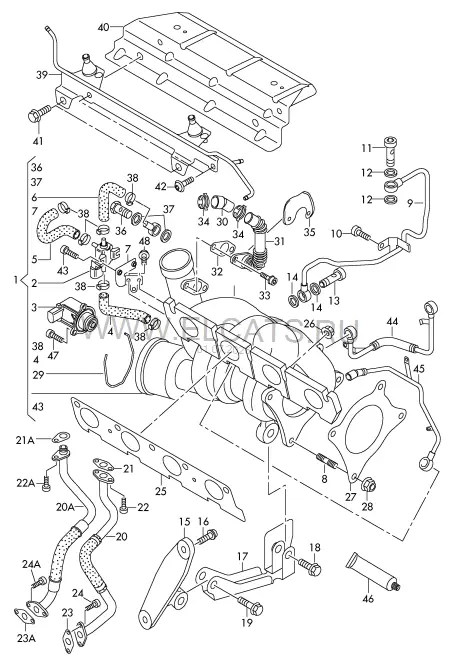

Турбонагнетатель
1. Двигатель, Сцепление
Детали узла
54
(1)
Выпускной коллектор с турбонагнетателем
06D 145 701 J
BORGWARNER
1 шт
(1)
Выпускной коллектор с турбонагнетателем
06D 145 701 JX
BORGWARNER
1 шт
-
Вакуум. привод с компонентами | (для турбонагнетателя)
06D 145 716
1 шт
2
Электромагнитный клапан | имеется в позиции:
06F 906 283 F
1
1 шт
3
Отключающий клапан | только для: | использовать с:
06F 145 710 G
06D145701 B/C | 06D145701 F/G | 06D145701H | N 105 464 04
1 | 3 шт
3
Отключающий клапан | только для: | использовать с:
06H 145 710 D
06D145701J | N 105 464 04
1 | 3 шт
-
Уплотнительное кольцо | имеется в позиции:
06E 145 117 A
41X2 | 3
1 шт
-
Уплотнительное кольцо | имеется в позиции:
06E 145 117 A
41X2 | 3
1 шт
(4)
Шланг | имеется в позиции:
06D 145 718 M
1
1 шт
5
Шланг | имеется в позиции:
06F 145 718 Q
1
1 шт
6
Шланг | имеется в позиции:
06F 145 718 R
1
1 шт
7
Держатель | имеется в позиции:
06F 103 943 F
1
1 шт
8
Шпилька
N 044 520 3
M10X28
4 шт
9
Масляная трубка
06D 145 778 C
Напор. магист.
1 шт
10
Винт с цилиндрической головкой с внутренним шестигранником
N 014 702 13
M6X15
1 шт
11
Пустотелый болт
WHT 000 223
8X4
1 шт
12
Манжетное уплотнение
N 013 851 4
12X18
2 шт
13
Пустотелый болт
WHT 000 223
8X4
1 шт
14
Манжетное уплотнение
N 013 851 4
A12X18
2 шт
15
Опора
06D 145 533 B
1 шт
16
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 903 316 04
M10X40
2 шт
17
Опора
06D 145 536 B
1 шт
18
Винт с цилиндрической головкой с внутренним шестигранником
N 911 037 01
M8X35
1 шт
19
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 902 929 03
M8X25
1 шт
20
Масляная трубка
06D 145 735 B
Обрат. магист.
1 шт
21
Уплотнитель
06F 145 757 H
1 шт
22
Винт с цилиндрической головкой с внутренним шестигранником
N 014 702 13
M6X15
2 шт
23
Уплотнитель
058 145 757 A
1 шт
24
Винт с цилиндрической головкой с внутр.многогр. (комбинир.)
N 106 136 01
M6X22
2 шт
25
Уплотнитель
06F 253 039 F
1 шт
26
Гайка шестигранная самостопор.
N 908 946 01
AM8
9 шт
-
Шпилька
N 014 555 5
M8X44
5 шт
-
Шпилька
06F 103 397
M8X56
4 шт
27
Уплотнитель
8E0 253 115 D
1 шт
28
Гайка шестигранная самостопор.
N 903 690 01
MM10
4 шт
30
Соединительная муфта
06D 133 299 C
1 шт
31
см. панель иллюстраций:
103-077
-
Вентиляционный шланг
06D 133 781 F
1 шт
32
Уплотнитель
06D 131 550 D
1 шт
33
Болт, цилиндр.головка с внутр. шестигранником
N 103 470 03
M6X16
2 шт
34
Хомут
N 904 096 01
34,6X9X0,6
2 шт
36
Пустотелый болт
N 910 438 01
8-3
1 шт
37
Манжетное уплотнение
N 013 830 2
A8X12
2 шт
-
Кольцевой штуцер
063 133 662 B
1 шт
38
Хомут с ушками
N 102 036 01
12,3X7X0,6
6 шт
40
Щиток | F >> 8E-7-145 000* | F >> 8E-7-803 000*
06D 129 597 D
1 | 1 шт
40
Щиток | F 8E-7-145 001>>* | F 8E-7-803 001>>*
06D 129 597 B
1 | 1 шт
41
Винт с шестигранной головкой
N 102 652 02
M12X1,5X18- | S20
2 шт
42
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 103 036 06
M8X16
2 шт
43
Винт с цилиндрич. головкой с внутренним шестигранником
N 104 592 01
M5X12
X шт
44
(Турбонагнет.> Трубопровод ОЖ) | см. панель иллюстраций:
Напор. магист. | 121-024
1 шт
45
(Турбонагнет.> Трубопровод ОЖ) | см. панель иллюстраций:
Обрат. магист. | 121-024
1 шт
46
Высокотемп. резьбовая смазка
G 052 112 A3
170G
170 шт
47
Винт с цилиндр. скруглённой головкой Torx
N 105 464 04
M6X16
3 шт
