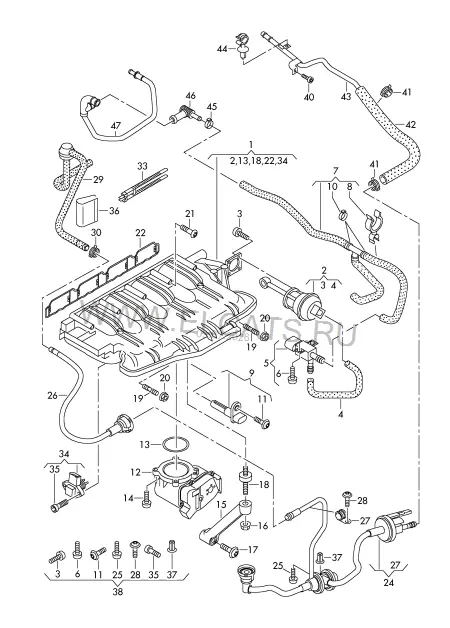

Cистема впуска воздуха | Вакуумная система | D >> - 25.05.2009* — Audi A4/Avant 2010: схема и номера деталей | Глав Авто
Запчасти
/
Cистема впуска воздуха | Вакуумная система | D >> - 25.05.2009*
Audi · Audi A4/Avant · 2010
Cистема впуска воздуха | Вакуумная система | D >> - 25.05.2009*
1. Двигатель, Сцепление
Детали узла
45
1
Pемкомплект впуск. коллектора | при необх. использов. с: | использовать для: | содержит:
06H 198 211 A
06J 198 212 A | 06J 198 510 A | 06J 198 514 | 06J 998 386
1 | 1 шт
(1)
Pемкомплект впуск. коллектора | использовать с: | при необх. использов. с: | использовать для: | содержит:
06H 198 211 A
06J 198 514 A | 06J 198 212 A | 06J 198 510 A | 06J 198 514 | 06J 998 386
1 | 1 шт
2
Pемонтный комплект вакуумного привода | использ. только в сочетании с:
06J 198 514
037 998 283
1 шт
(2)
Pемонтный комплект вакуумного привода | использ. только в сочетании с:
06J 198 514 A
037 906 283 C
1 шт
4
Соединительный шланг
06H 133 241
1 шт
5
Pемонтный комплект электромагнитного клапана
037 998 283
1 шт
(5)
Электромагнитный клапан
037 906 283 C
1 шт
7
Соединительный шланг
06H 133 241 F
1 шт
(7)
Соединительный шланг
06H 133 241 K
1 шт
(8)
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
1 шт
(8)
Дистанционный кронштейн
N 105 887 01
2 шт
9
Pемонтный комплект датчика температуры
06B 998 124
1 шт
10
Хомут с ушками
N 102 313 01
1 шт
12
Корпус дроссельной заслонки
06F 133 062 Q
1 шт
13
Уплотнитель
06H 133 073
1 шт
14
Винт с плоской головкой и внутренним Torx
WHT 001 482 A
60X45
4 шт
15
Опора
06H 129 723 K
1 шт
16
Шестигранная гайка с буртиком
N 106 092 03
M8
1 шт
17
Винт с цилиндрической головкой с внутренним многогранником
N 910 455 02
M8X65
1 шт
18
Сайлент-блок
06H 121 273 B
1 шт
19
Шпилька
N 105 652 02
M6X95
2 шт
20
Шестигранная гайка с буртиком
N 015 082 13
M6
2 шт
21
Винт с внутренним Torx
N 911 310 01
M6X80
7 шт
22
Уплотнитель
06J 129 717
1 шт
24
1 к-т шланга с хомутами | при необх. использов. с:
06H 133 781 AG
06J 198 212 A
1 | 1 шт
(24)
Вакуумные шланги со штуцером
06H 133 781 CC
1 шт
26
Соединительный шланг
06H 133 518 R
1 шт
27
Хомут
N 020 609 6
1-8X15
1 шт
29
Соединительный шланг
06H 133 781 AS
1 шт
30
Хомут с ушками
N 101 083 01
15,3X7X0,60
1 шт
33
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
X шт
34
Pемонтный комплект потенциометра
06J 998 386
1 шт
36
Теплозащитная манжета | укоротить до:
2D0 971 461 A
30X540 | 75MM
1 | 1 шт
38
1 к-т болтов крепления впускн. коллектора и навесных деталей
06J 198 212 A
1 шт
40
Винт с цилиндрич. головкой с внутренним шестигранником
N 105 464 03
M6X16
1 шт
41
Пружинный хомут
N 909 865 01
14,5X12
2 шт
42
Соединительный шланг
06H 133 781 Q
1 шт
43
Трубопровод
06H 133 518 F
1 шт
(43)
Трубопровод
06H 133 518 AA
1 шт
44
Фиксатор
WHT 003 436
1 шт
45
Хомут с ушками
N 102 313 01
1 шт
46
Соединительный элемент
06H 133 537
1 шт
(46)
Tройник
06H 133 537 C
8/10/4
1 шт
-
Соединительный шланг
06H 133 241 E
1 шт
47
Вакуумная труба | см. панель иллюстр., поз.: | Вакуумный насос
611-070,6 | 145-002
