Цепь привода ГРМ | Планка успокоителя — Audi A4/Avant 2012: схема и номера деталей | Глав Авто
Запчасти
/

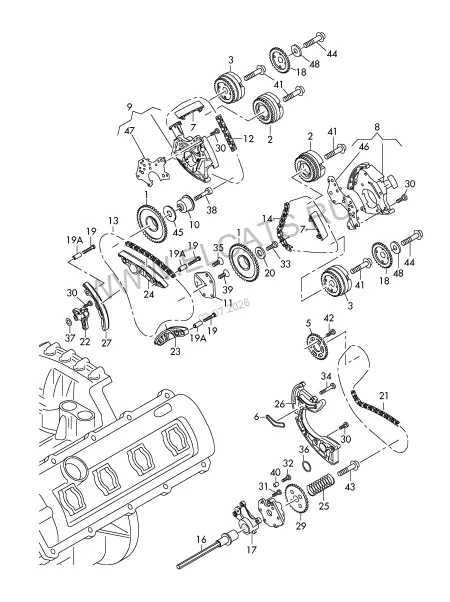

Цепь привода ГРМ | Планка успокоителя
Audi · Audi A4/Avant · 2012
Цепь привода ГРМ | Планка успокоителя
1. Двигатель, Сцепление
Детали узла
47
(1)
Звёздочка цепи
06E 109 077 E
Z=24
2 шт
(2)
Регулятор фаз газораспр-я
06E 109 083 M
Впуск
2 шт
(3)
Регулятор фаз газораспр-я
06E 109 084 M
Выпуск
2 шт
(5)
Звёздочка цепи
057 109 116 J
Z=25
1 шт
7
Покрытие
079 109 470
2 шт
(8)
Натяжитель цепи
06E 109 217 Q
1 шт
(9)
Натяжитель цепи
06E 109 218 T
1 шт
(10)
Ось | D >> - 29.09.2008
079 109 220 A
прав.
1 шт
(10)
Ось | D - 29.09.2008>>
06E 109 220 A
лев.
1 шт
(11)
Упорный подшипник | D >> - 29.09.2008
079 109 180 A
лев.
1 шт
(11)
Пластина | D - 29.09.2008>>
06E 109 493
лев.
1 шт
(12)
Цепь привода ГРМ
06E 109 465 AS
прав.
1 шт
(13)
Цепь привода ГРМ
06E 109 465 BC
Ср Вх
1 шт
(14)
Цепь привода ГРМ
06E 109 465 AT
лев.
1 шт
(16)
Первичный вал | D >> - 01.12.2008
06E 109 339 N
1 шт
(16)
Первичный вал | D - 01.12.2008>>
06E 109 339 Q
1 шт
(17)
Несущая пластина
06E 109 360 A
1 шт
18
Звёздочка цепи | не для этой модели
(19)
Винт с цилиндр. головкой с буртиком и внутр.многогранник
N 911 290 01
M7X36
4 шт
(20)
Ось | D >> - 29.09.2008
079 109 224 F
лев.
1 шт
(20)
Ось | D - 29.09.2008>>
06E 109 289
лев.
1 шт
(21)
Цепь привода ГРМ
06E 109 465
Ср Нж
1 шт
(22)
Натяжитель цепи
079 109 507 T
1 шт
(23)
Направляющая
079 109 469 AM
1 шт
(24)
Направляющая
079 109 469 AL
1 шт
(25)
Пружина
059 109 481
1 шт
(26)
Натяжитель цепи
06E 109 507 D
1 шт
(29)
Звёздочка цепи
06E 109 570 B
Z=29
1 шт
(30)
Винт с полукр.гол. и внут.TORX
N 101 243 04
M6X20
8 шт
(32)
Винт с плоской головкой и внутренним Torx
N 910 717 02
M6X25
3 шт
(33)
Винт с потайн.гол.и внутр.TORX
N 909 549 03
M6X18
3 шт
(34)
Винт с плоской головкой Torx, самостопорящийся
N 104 514 09
M6X16
3 шт
(35)
Винт с цилиндрической головкой с внутренним многогранником | D >> - 29.09.2008
N 908 885 02
M8X16
1 шт
(36)
Уплотнительное кольцо
N 903 620 01
14X2
1 шт
(37)
Уплотнитель
079 109 139 L
1 шт
(38)
Винт с цилиндрической головкой с внутренним многогранником | D >> - 29.09.2008
N 906 682 03
M10X48X26
1 шт
(38)
Винт с цилиндрической головкой с внутренним многогранником | D - 29.09.2008>>
N 106 609 02
M10X40
1 шт
(39)
Болт, цилиндр.головка с внутр. шестигранником | D - 29.09.2008>>
N 102 855 01
M6X12
1 шт
40
Центровочная втулка
N 910 208 01
8M7X10
4 шт
41
Винт с плоской головкой с внутренним многогранником
N 910 428 02
M12X1,25X60X30
4 шт
(42)
Винт с цилиндрической головкой с внутренним многогранником
N 104 687 03
M8X20
3 шт
43
Винт с цилиндр. головкой с буртиком и внутр.многогранник
N 910 737 01
M10X25
1 шт
44
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) | не для этой модели
(45)
Упорный подшипник
079 109 180 B
прав.
1 шт
46
Уплотнитель | не для этой модели
47
Уплотнитель | не для этой модели
48
Подкладная шайба | не для этой модели
