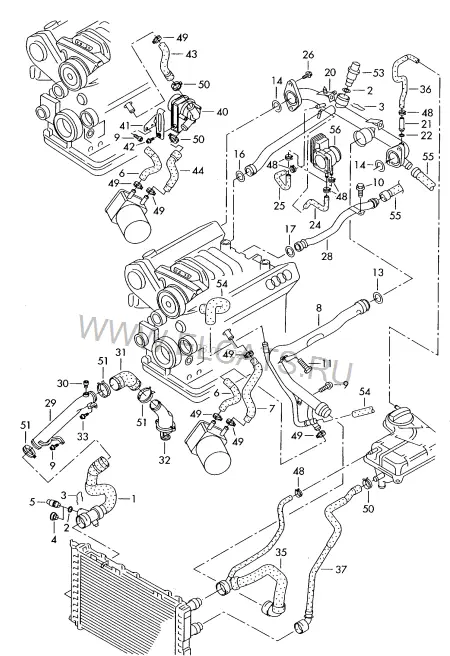

Жидкостное охлаждение — Audi A4/S4 Cabrio./qu. 2003: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A4/S4 Cabrio./qu. · 2003
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
47
1
Шланг ОЖ с быстроразъёмной муфтой | (Радиатор ОЖ>/трубопровод ОЖ)
8E0 121 055 E
1 шт
2
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
3
Пружинный фиксатор
032 121 142
1 шт
4
Заглушка
357 121 140
1 шт
5
Датчик температуры | не является запчастью
6
Шланг системы охлаждения | (Масл. рад. > Водян. трубка)
06C 121 058 A
1 шт
7
Шланг системы охлаждения | (масл. радиатор > блок цилин.)
06C 121 088 B
1 шт
8
Патрубок системы охлаждения с трубкой ГУР
06C 121 071 C
1 шт
9
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
X шт
10
Винт с цилиндрической головкой
N 101 153 07
M6X12
1 шт
11
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 102 394 02
M8X22
1 шт
13
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
14
Уплотнительное кольцо | F >> 8H-5-005 600*
N 909 125 01
32X5
2 шт
(14)
Манжетное уплотнение | F 8H-5-005 601>>*
06E 121 119 A
31,9X3,3X5,3
2 шт
16
Уплотнительное кольцо | F >> 8H-5-005 600*
N 909 250 01
17X3
1 шт
(16)
Уплотнительное кольцо | F 8H-5-005 601>>*
06C 121 119 A
18X2,4
1 шт
17
Уплотнительное кольцо
N 903 800 02
24X3
1 шт
(20)
Трубопровод системы охлаждения | использовать с:
06C 121 085 H
Пластик | *>>8H-5-005600 | 06C 121 188 B | 06E 121 119 A | 06C 121 119 A | 3D0 971 838 N | N 907 653 01
1 | 1 | 1 | 1 | 2 | 2 шт
-
Кабельная стяжка с держателем
3D0 971 838 N
4,5X200
2 шт
21
Штуцер
034 145 779 D
1 шт
22
Манжетное уплотнение
N 013 806 3
10X14
1 шт
24
Шланг отопителя | (Штуцер дроссельной заслонки> трубопровод ОЖ)
06C 121 188
1 шт
25
Шланг отопителя | (Штуцер дроссельной заслонки> трубопровод ОЖ)
06C 121 188 B
1 шт
26
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 103 231 02
M6X20
4 шт
28
Трубопровод системы охлаждения
06C 121 075 F
1 шт
29
Трубопровод системы охлаждения
06C 121 397 B
1 шт
30
Резьбовая пробка с уплотни- тельным кольцом
N 905 342 02
M10X1X10
1 шт
31
Шланг системы охлаждения
06C 121 445 A
1 шт
32
см. панель иллюстраций:
121-015
33
Винт с цилиндрической головкой с внутренним многогранником
N 101 963 03
M6X22
1 шт
35
Шланг системы охлаждения | (Расширительный бачок> радиатор ОЖ>трубопровод ОЖ) | F >> 8H-5-005 600*
8E0 121 101 J
1 шт
(35)
Шланг системы охлаждения | (Расширительный бачок> радиатор ОЖ>трубопровод ОЖ) | F 8H-5-005 601>>*
8E0 121 101 AG
1 шт
36
Вентиляционный шланг | (Расширительный бачок ОЖ> трубопровод ОЖ)
4B0 121 107
1 шт
37
Шланг системы охлаждения | (Расширительный бачок ОЖ > радиатор ОЖ)
8E0 121 109 A
1 шт
40
Дополнительный насос ОЖ | для эксплуатации а/м в жарком климате
06C 121 601
1 шт
41
Кронштейн дополнительного насоса ОЖ | для эксплуатации а/м в жарком климате
06C 121 521 B
1 шт
42
Винт с цилиндрической головкой Torx (с шайбой) | для эксплуатации а/м в жарком климате
N 101 244 08
M6X20
1 шт
43
Шланг системы охлаждения | для эксплуатации а/м в жарком климате
06C 121 096 E
1 шт
44
Шланг системы охлаждения | для эксплуатации а/м в жарком климате
06C 121 096 D
1 шт
48
Пружинный хомут
N 906 867 02
B14X12
X шт
49
Пружинный хомут
N 906 869 01
23X12
X шт
50
Пружинный хомут
N 906 870 01
27X12
X шт
51
Пружинный хомут
N 906 872 01
40X12
X шт
53
см. панель иллюстраций:
919-060
54
см. панель иллюстраций:
422-060
55
см. панель иллюстраций:
819-060
56
см. панель иллюстраций:
133-080
