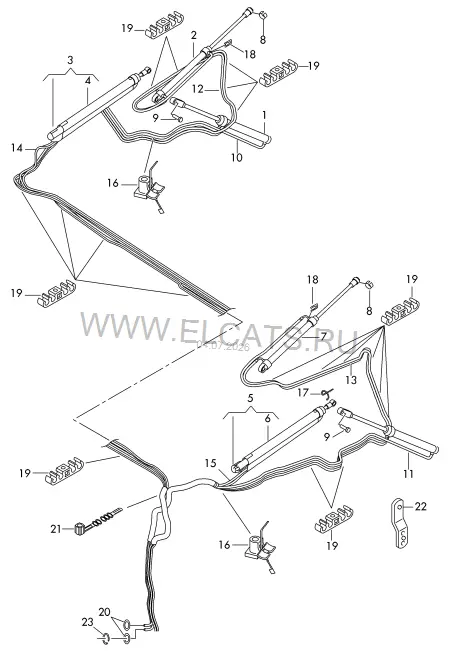

Гидросистема привода складной крыши — Audi A4/S4 Cabrio./qu. 2003: схема и номера деталей | Глав Авто
Запчасти
/
Гидросистема привода складной крыши
Audi · Audi A4/S4 Cabrio./qu. · 2003
Гидросистема привода складной крыши
8. Кузов
Детали узла
24
1
Гидроцилиндр
8H0 871 795 B
слева и справа
2 шт
2
Гидроцилиндр | Фиксатор
8H0 871 603 B
лев. верхн.
1 шт
3
Гидроцилиндр | Крышка короба складной крыши
8H0 871 605 B
лев.
1 шт
4
Колпачок | Гидроцилиндр
8H0 871 729
лев.
1 шт
5
Гидроцилиндр | Крышка короба складной крыши
8H0 871 606 B
прав.
1 шт
6
Колпачок | Гидроцилиндр
8H0 871 730
прав.
1 шт
7
Гидроцилиндр | Фиксатор
8H0 871 604 B
прав. верхн.
1 шт
8
Стопорная скоба | Гидроцилиндр
8H0 871 799 A
2 шт
9
Шарнирный болт
8H0 871 161
2 шт
10
Подающ.и обратн. трубопроводы, поставляются в паре
8H0 871 793 A
лев.
1 шт
11
Подающ.и обратн. трубопроводы, поставляются в паре
8H0 871 794 A
прав.
1 шт
12
Подающ.и обратн. трубопроводы, поставляются в паре | Фиксатор | Гидроцилиндр
8H0 871 607 A
лев.
1 шт
13
Подающ.и обратн. трубопроводы, поставляются в паре | Фиксатор | Гидроцилиндр
8H0 871 608 A
прав.
1 шт
14
Подающ.и обратн. трубопроводы, поставляются в паре | Крышка короба складной крыши | Гидроцилиндр
8H0 871 619 A
лев.
1 шт
15
Подающ.и обратн. трубопроводы, поставляются в паре | Крышка короба складной крыши | Гидроцилиндр
8H0 871 620 A
прав.
1 шт
16
Кабельная стяжка с держателем для пластикового штифта:
8L0 971 838
5X300 | 5
X шт
17
1 к-т стопорных скоб
8H0 898 800 A
2 шт
18
1 комплект стопорных скоб
8H0 898 802 A
6 шт
19
1 к-т держателей проводов
8H0 898 803 A
1 шт
20
Уплотнительное кольцо
N 906 426 01
2,9X1,78
6 шт
21
Кабельная стяжка с держателем для прив.штифта:
N 906 437 01
10X187 | 5
1 шт
22
Ремкомплект для гидроцилиндра | Крепёжные детали | F >> 8H-4-027 529
8H0 898 256
1 шт
(22)
Ремкомплект для гидроцилиндра | Крепёжные детали | F 8H-4-027 530>>
8H0 898 256 B
1 шт
23
1 к-т стопорных колец
8H0 898 801 A
1 шт
