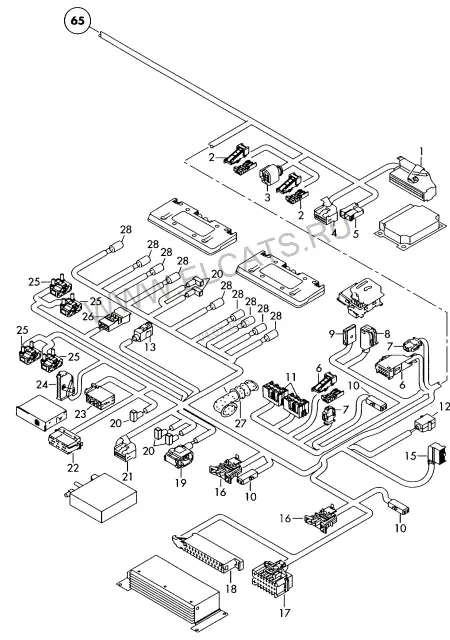

Жгут проводов для салона | Отдельные детали | Область: — Audi A4/S4 Cabrio./qu. 2004: схема и номера деталей | Глав Авто
Запчасти
/
Жгут проводов для салона | Отдельные детали | Область:
Audi · Audi A4/S4 Cabrio./qu. · 2004
Жгут проводов для салона | Отдельные детали | Область:
9. Электрика
Детали узла
31
—
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ
—
Канал для кабеля | и | Блок реле | см. панель иллюстраций:
972-080
—
Антенный кабель-адаптер | см. каталог:
Электр. соеди- | нит. элементы
1
Разъём для плоских клемм | Штуцер | БУ подушек безопасности
8E0 972 571 AB
84-штекерный | желтый/синий
1 шт
2
Корпус плоского разъёма с фиксатором контактов | Штуцер | Бокс для кассет | Освещение пепельницы
8E0 972 623
2-штекерн. | черн. | перед. и задн.
X | 1 | 2 шт
3
Разъём для плоских клемм | Штуцер | Датчик скорости поворота а/м
1J0 973 713
6-штекерн. | черн.
1 шт
4
Корпус плоского разъёма с фиксатором контактов | Штуцер | Многопозиц. переключатель для навигационной системы с дисплеем в комбинации приборов
4A0 972 883
12-ти штекерн. | черн.
1 шт
5
Разъём для плоских клемм | Штуцер | Прикуриватель
443 971 989
2-штекерн. | natur
1 шт
6
Корпус плоского разъёма с фиксатором контактов | Штуцер | Чехол механизма перекл.передач
8L0 972 980
10-штекерн. | черн.
1 шт
7
Разъём для плоских клемм | Штуцер | для блокировки включения | Центральный подлокотник
893 971 632
2-штекерн. | черн.
X | 1 | 1 шт
8
Разъём для плоских клемм | Штуцер | Выключатель | для а/м с гидравлическим приводом складной крыши
4B0 971 636
6-штекерн. | черн.
1 шт
9
Корпус круглого разъёма | Штуцер | Датчик движения
4D0 972 623
4-штекерн. | черн.
1 шт
10
Разъём для плоских клемм | Штуцер | Контр. лампа стояночн. тормоза | Соединительная муфта | Динамик
1H0 973 121 C
2-штекерн. | черн. | задн.
X | 1 | 2 шт
11
Разъём для плоских клемм | также использовать для: | Штуцер | Выключатель подогрева сиденья
8L0 971 971
7-штекерный | черн. | зелен. | задн.
X | 2 шт
12
Разъём интерфейса | Штуцер | Факсимильный аппарат
8E1 972 710 B
10-штекерн.
1 шт
13
Корпус антенного разъёма типа гнездо | Соединительная муфта | Антенный кабель | Штуцер | Антенный разветвитель
6Q0 035 576 K
1 отсек
X | 1 | 1 шт
14
Корпус антенного углового разъёма типа штырь | также использовать для: | Соединительная муфта | Антенный кабель
4E0 035 675 K
1-штекерн. | синий | коричневый
1 шт
16
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Динамик
4B0 971 942
2-штекерн. | черн. | задн.
X | 2 шт
17
Корпус плоского разъёма с фиксатором контактов | Штуцер | Усилитель
1J0 962 623 A
23-штекерный | синий
1 шт
18
Корпус контактов | Штуцер | Усилитель
443 972 963 A
25-контактный | коричневый
1 шт
(18)
Разъём для плоских клемм с защитным колпачком | Штуцер | Усилитель
4E0 971 636
32-штекерн. | черн.
1 шт
19
Корпус антенного углового разъёма типа штырь | также использовать для: | Штуцер | Автономный отопитель с дистан- ционным радиоуправлением
4E0 035 610 K
1 отсек | Cветло-голубой | бежевый
1 шт
20
Антенный кабель | см. каталог:
Электр. соеди- | нит. элементы
21
Корпус плоского разъёма с фиксатором контактов | Штуцер | для а/м с сис. навиг. с магн.:
4A0 972 883
12-ти штекерн. | черн. | CAN-GATEWAY
1 шт
22
Корпус плоского разъёма с фиксатором контактов | Штуцер | Навигационная система
4B0 972 643
20-ти штекерн. | черн.
1 шт
23
Разъём для плоских клемм | Штуцер | Навигационная система
357 035 447
8-штекерн. | черн.
1 шт
24
Корпус плоского разъёма с фиксатором контактов | Штуцер | ТВ-тюнер
4E0 972 144
54-контактный | черн.
1 шт
25
Корпус антенного разъёма типа гнездо | также использовать для: | Штуцер | ТВ-тюнер | Антенный разветвитель
4E0 035 604 K
2 отсека | Cветло-голубой | зелен. | коричневый
X | 2 | 2 шт
26
Разъём для плоских клемм | Штуцер | Антенный разветвитель
1C0 973 119 B
3-штекерн. | черн.
1 шт
27
Втулка | для крышки багажного отсека
8H0 971 840 A
2 шт
65
Жгут проводов для салона | Область: | см. панель иллюстраций:
Передн.панель | 972-082
← Предыдущий узел
Следующий узел →
