Вентиляция для блока цилиндров — Audi A4/S4 Cabrio./qu. 2005: схема и номера деталей | Глав Авто
Запчасти
/
Вентиляция для блока цилиндров
Audi · Audi A4/S4 Cabrio./qu. · 2005

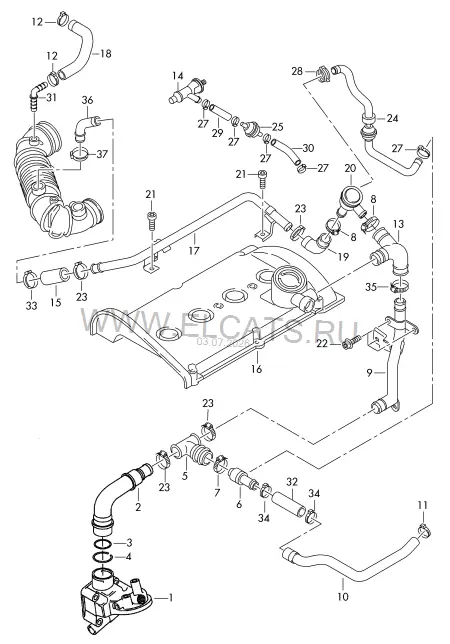

Вентиляция для блока цилиндров
1. Двигатель, Сцепление
Детали узла
26
1
Кронштейн масляного фильтра | см. панель иллюстраций:
115-020
2
Вентиляционная трубка
06A 103 213 F
1 шт
3
Уплотнительное кольцо
N 904 673 01
34,2X3
1 шт
(4)
Пружинный фиксатор
037 121 142 A
1 шт
(5)
Корпус клапанов
06A 103 247
1 шт
(6)
Прокачной штуцер
035 103 245 G
1 шт
(7)
Хомут
N 024 520 3
20-32X9X0,5
1 шт
(9)
Вентиляционная трубка
06B 103 213 G
1 шт
13
Вентиляционный шланг
06B 103 221 H
1 шт
14
Эжекционный насос | см. панель иллюстраций: | применять позицию:
133-007 | 19
15
Воздушный шланг
06B 103 493 M
1 шт
16
Клапанная крышка | см. панель иллюстраций: | применять позицию:
103-050 | 19
17
Вентиляционная трубка
06B 103 213 T
1 шт
(18)
Вентиляционный шланг
06B 103 474
1 шт
19
Вентиляционный шланг
06B 103 221 G
1 шт
20
см. панель иллюстраций: | применять позицию:
145-085 | 20
21
Винт с цилиндрической головкой с внутренним шестигранником
N 014 702 13
M6X15
2 шт
(22)
Болт, цилиндр.головка с внутр. шестигранником
N 103 470 03
M6X16
3 шт
(23)
Хомут
N 907 399 01
31X10X0,8
3 шт
(25)
Обратный клапан
06A 133 528 D
1 шт
27
Хомут с ушками
N 101 976 01
19,8X7X0,6
4 шт
29
Вентиляционный шланг
06B 103 493 D
1 шт
30
Вентиляционный шланг
06B 103 493 C
1 шт
31
Угловой патрубок
06A 133 769
1 шт
32
Вентиляционный шланг
06B 103 493 R
1 шт
(35)
Хомут с ушками
N 904 095 01
28,6X7X0,6
1 шт
