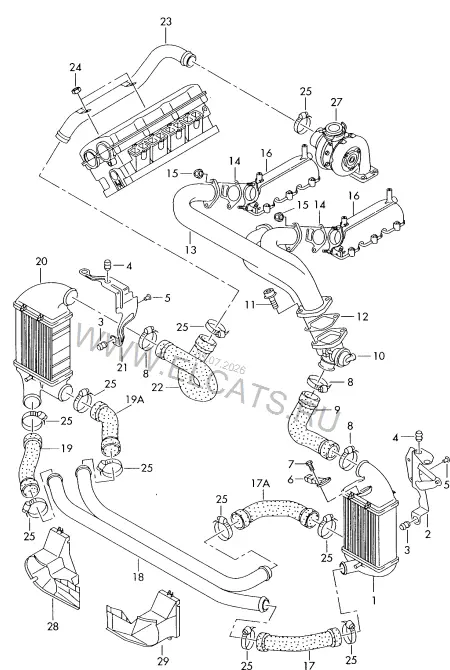

Промеж. охлад. наддув. воздуха — Audi A4/S4 Cabrio./qu. 2005: схема и номера деталей | Глав Авто
Запчасти
/
Промеж. охлад. наддув. воздуха
Audi · Audi A4/S4 Cabrio./qu. · 2005
Промеж. охлад. наддув. воздуха
1. Двигатель, Сцепление
Детали узла
39
1
Промеж. охлад. наддув. воздуха
8E0 145 805 P
лев.
1 шт
2
Держатель
8E0 145 813 F
лев.
1 шт
3
Втулка
050 129 669
15,5/30
2 шт
4
Втулка
058 145 824 A
4 шт
5
Вытяжная заклёпка
N 904 515 01
4,8X6
X шт
6
Датчик давления
038 906 051 B
1 шт
7
Винт с цилиндрич. головкой с внутренним шестигранником
N 102 854 02
M6X15
2 шт
8
Хомут
N 105 189 01
50-70X12
X шт
(9)
Напорный шланг
8E0 145 737 S
1 шт
(9)
Напорный шланг
8E0 145 737 P
1 шт
10
Дроссельная заслонка
8E0 145 950 C
1 шт
(10)
Блок дроссельной заслонки
059 128 063 E
1 шт
11
Винт с 6-гр.головк.с буртиком
N 102 401 03
M8X42
1 шт
-
Шестигранная гайка с буртиком
N 015 083 15
M8
2 шт
(12)
Уплотнитель
059 133 074 G
1 шт
(12)
Уплотнительное кольцо
021 105 279
58,6X3
1 шт
13
Воздушный трубопровод
059 145 770 L
1 шт
(13)
Воздушный трубопровод
059 145 762 A
1 шт
-
Винт с цилиндрической головкой с внутр.многогр. (комбинир.)
N 106 136 01
M6X22
1 шт
-
Винт с цилиндрической головкой с внутр.многогр. (комбинир.)
N 106 187 01
M6X70
1 шт
14
Уплотнитель
059 133 073 B
2 шт
15
Шестигранная гайка с буртиком
N 904 465 02
M6
4 шт
16
Патрубок впускного тракта | см. панель иллюстраций:
129-050
17
Напорный шланг
8E0 145 709 A
1 шт
17A
Напорный шланг
8E0 145 943 A
1 шт
18
Поперечная труба | см. панель иллюстраций:
199-040
19
Напорный шланг
8E0 145 708 B
прав. нижн.
1 шт
19A
Напорный шланг
8E0 145 944 A
1 шт
(20)
Промеж. охлад. наддув. воздуха
8E0 145 806 C
прав.
1 шт
21
Держатель
059 145 814 B
прав.
1 шт
22
Напорный шланг
8E0 145 738 F
прав. верхн.
1 шт
23
Напорная трубка
059 145 731 M
прав.
1 шт
24
см. панель иллюстраций:
103-055
25
Хомут
N 105 188 01
40-60X12
1 шт
26
не является запчастью
27
Турбонагнетатель | см. панель иллюстраций:
145-070
28
Воздуховод
8H0 117 335
лев.
1 шт
29
Воздуховод
8H0 117 336
прав.
1 шт
29
Воздуховод
8H0 117 336 A
прав.
1 шт
