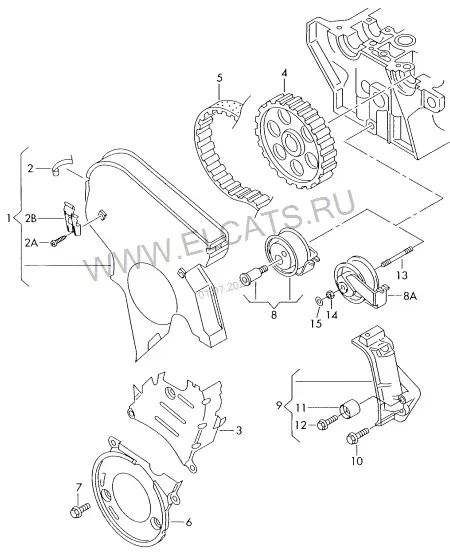

Зубчатый ремень | Защитный кожух ремня — Audi A4/S4 Cabrio./qu. 2007: схема и номера деталей | Глав Авто
Запчасти
/
Зубчатый ремень | Защитный кожух ремня
Audi · Audi A4/S4 Cabrio./qu. · 2007
Зубчатый ремень | Защитный кожух ремня
1. Двигатель, Сцепление
Детали узла
20
(1)
Защитный кожух ремня
06B 109 108 F
верхн.
1 шт
2
Пружинная скоба
048 109 150
2 шт
2A
Cаморез с цил. скругл. головк. | F >> 8H-7-010 800*
N 013 965 20
ST4,2X9,5MM
2 шт
(2A)
Cаморез с цил. скругл. головк. | F 8H-7-010 801>>*
N 013 965 19
4,2X9,5
2 шт
(2B)
Скоба
058 109 179 B
2 шт
3
Защитный кожух ремня
06A 109 147 F
1 шт
4
Зубчатый шкив | см. панель иллюстраций: | применять позицию:
109-005 | 6
5
Зубчатый ремень
06B 109 119 F
Z=150
1 шт
6
Защитный кожух ремня
06A 109 175 B
нижн.
1 шт
(7)
Винт с плоской головкой Torx, самостопорящийся
N 104 514 09
M6X16
5 шт
(8A)
Натяжной ролик | использовать с:
06A 109 243 A
06A 109 181
1 | 1 шт
9
Кронштейн с направл. роликом | использовать с:
06A 109 181
06A 109 243 A
1 | 1 шт
(10)
Винт с 6-гранной головкой, буртиком и внутр. 6-гранником
N 909 450 02
M7X21,5
2 шт
11
Направляющий ролик
06B 109 244
1 шт
13
Шпилька
06B 109 166
M10AXM8X68
1 шт
14
Подкладная шайба | F >> 8H-7-012 650*
N 015 278 2
8X16X2
1 шт
(14)
Подкладная шайба | F 8H-7-012 651>>*8H-9-005 000*
N 011 558 13
8,4X15X1,6
1 шт
(15)
Гайка шестигранная | F >> 8H-7-007 000*
N 011 008 40
M8
1 шт
(15)
Гайка шестигранная | F 8H-7-007 000>>*8H-9-005 000*
N 011 008 45
M8
1 шт
14/15
Шестигранная гайка с буртиком | F 8H-9-005 001>>*
N 106 092 02
M8
1 шт
