Жгут проводов для салона — Audi A4/S4 Cabrio./qu. 2008: схема и номера деталей | Глав Авто
Запчасти
/
Жгут проводов для салона
Audi · Audi A4/S4 Cabrio./qu. · 2008

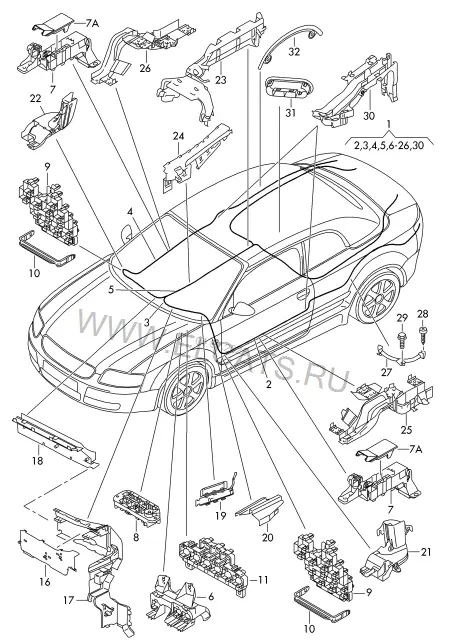

Жгут проводов для салона
9. Электрика
Детали узла
36
-
*В гарантийном случае необ- *ходимо сделать обязательное *уведомление в отдел сопро- *вождения продукции | ------------------------------
1
Жгут проводов для салона | F 8H-7-000 001>> | F 8H-7-900 001>>
8H1 971 141 D
ЛВPЛ | ЛВPЛ
1 | 1 шт
(1)
Жгут проводов для салона | F 8H-7-000 001>> | F 8H-7-900 001>>
8H2 971 141 D
ПPPЛ | ПPPЛ
1 | 1 шт
-
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ
2
Отдельные детали | Область: | см. панель иллюстраций:
лев. | 971-081
3
Отдельные детали | Область: | см. панель иллюстраций:
передн. | 971-082
4
Отдельные детали | Область: | см. панель иллюстраций:
прав. | 971-083
5
Отдельные детали | Область: | см. панель иллюстраций:
средн. | перед. и задн. | 971-084
6
Блок реле | Поперечина рулевого управления
8E1 937 503
3 отсека | ЛВPЛ
1 шт
(6)
Блок реле | Поперечина рулевого управления
8E2 937 503
3 отсека | ПPPЛ
1 шт
7
Кронштейн корпуса разъёма | Сиденье
8E0 937 545
слева и справа | передн.
2 шт
7A
Колпачок | Кронштейн корпуса разъёма
8E0 971 981 B
слева и справа
2 шт
8
Кронштейн корпуса разъёма | Жгут проводов панели приборов и моторного отсека
4F1 937 545
с 6-ю гнездами | слева спереди
1 шт
9
Кронштейн корпуса разъёма | Cтойка A
8D0 937 545 G
слева и справа | с 17-ю гнезд.
2 шт
10
Поддерживающая скоба | Кронштейн корпуса разъёма
8D0 937 083
слева и справа | с 17-ю гнезд.
2 шт
11
Блок реле
8E0 937 503
с 8-ю гнездами
1 шт
16
Канал для кабеля
8E1 971 824 C
ЛВPЛ
1 шт
(16)
Канал для кабеля
8E2 971 824 C
ПPPЛ
1 шт
17
Канал для кабеля
8E1 971 824
ЛВPЛ
1 шт
(17)
Канал для кабеля
8E2 971 824
ПPPЛ
1 шт
18
Канал для кабеля
8E1 971 824 D
ЛВPЛ
1 шт
(18)
Канал для кабеля
8E2 971 824 D
ПPPЛ
1 шт
19
Канал для кабеля | Рулевая колонка
8E0 971 824 P
1 шт
20
Канал для кабеля
4B0 971 824 C
1 шт
21
Канал для кабеля | Накладка порога
8E0 971 821
слева спереди
1 шт
22
Канал для кабеля | Накладка порога
8E0 971 822
справа спереди
1 шт
23
Канал для кабеля | Тоннель
8H0 971 803
задн.
1 шт
24
Канал для кабеля | Тоннель
8E0 971 824 AA
слева внутри
1 шт
25
Канал для кабеля | Поперечина сиденья
8E0 971 821 B
лев.
1 шт
26
Канал для кабеля | Поперечина сиденья
8E0 971 822 B
прав.
1 шт
27
Канал для кабеля | Задняя ось | Жгут проводов антиблокир. системы -ABS-
8E0 971 821 E
лев.
1 шт
(27)
Канал для кабеля | Задняя ось | Жгут проводов антиблокир. системы -ABS-
8E0 971 822 E
прав.
1 шт
29
Винт с 6-гр.головк.с буртиком
N 106 532 01
M6X16
2 шт
30
Канал для кабеля | Поперечина сиденья
8H0 971 821 A
слева сзади
1 шт
(30)
Канал для кабеля | Поперечина сиденья
8H0 971 822 A
справа сзади
1 шт
31
Кронштейн корпуса разъёма | для а/м с нагревательным элементом сиденья
8H0 937 403
задн.
1 шт
