Корпус распределителя воздуха | Корпус испарителя | Испаритель | Вентилятор | F >> 8D-T-400 000* — Audi A4/S4/Avant/quattro 1996: схема и номера деталей | Глав Авто Запчасти / Корпус распределителя воздуха | Корпус испарителя | Испаритель | Вентилятор | F >> 8D-T-400 000* Audi · Audi A4/S4/Avant/quattro · 1996 Корпус распределителя воздуха | Корпус испарителя | Испаритель | Вентилятор | F >> 8D-T-400 000* 8. Кузов

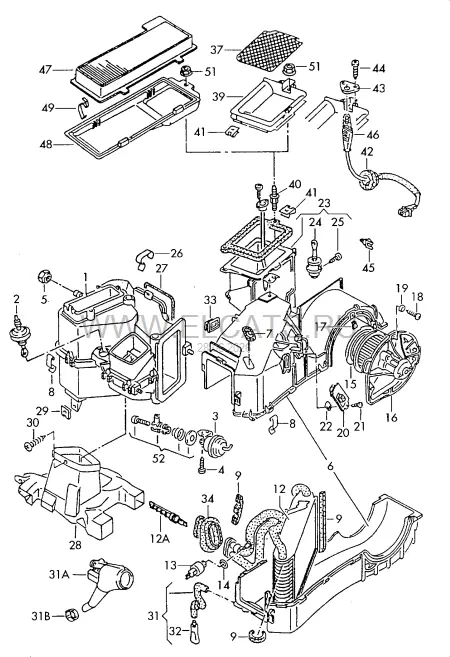

Детали узла 41
1 Корпус распределителя воздуха 8D1 820 353 A ЛВPЛ 1 шт (1) Корпус распределителя воздуха 8D2 820 353 ПPPЛ 1 шт 5 Шестигранная гайка с резиновой шайбой N 905 748 01 M6 2 шт 6 Корпус испарителя 8D1 820 024 ЛВPЛ 1 шт (6) Корпус испарителя 8D2 820 024 ПPPЛ 1 шт - Кронштейн 8D0 820 147 A средн. 1 шт 8 Скоба 321 819 059 X шт 9 К-т прокладок испарителя 893 898 003 B X шт 12 Испаритель 8D1 820 103 F ЛВPЛ 1 шт (12) Испаритель 8D2 820 103 F ПPPЛ 1 шт 13 Датчик низкого давления 8A0 959 483 AA 1 шт 14 Манжетное уплотнение 8A0 260 749 AF 8,92X12,58 1 шт 15 Кольцо 191 820 048 1 шт 16 Вентилятор 8A1 820 021 ЛВPЛ 1 шт - Поддерживающая скоба | КЛИМАТИЧЕСКАЯ УСТАНОВКА | Вентилятор 8D1 820 079 ЛВPЛ 1 шт (16) Вентилятор 8D2 820 021 ПPPЛ 1 шт - Поддерживающая скоба | КЛИМАТИЧЕСКАЯ УСТАНОВКА | Вентилятор 8D2 820 079 ПPPЛ 1 шт 17 Пластинчатая гайка N 015 458 1 4,8X19,5X16,5 4 шт 18 Cаморез с полупотайн. головкой N 014 098 6 4,8X16 4 шт 19 Подкладная шайба N 011 565 3 15X24X2 4 шт 23 Впускной канал 8D1 820 153 ЛВPЛ 1 шт (23) Впускной канал 8D2 820 153 A ПPPЛ 1 шт 26 Скоба 321 819 059 X шт 27 Уплотнитель 191 819 370 1 шт 28 Дефлектор пространства для ног 8D1 819 151 A ЛВPЛ 1 шт (28) Дефлектор пространства для ног 8D2 819 151 ПPPЛ 1 шт 29 Пластинчатая гайка N 903 562 03 M5X16,6X17 2 шт 30 Cаморез с цил. скругл. головк. N 013 965 5 4,2X9,5 2 шт - Наконечник водостока 8D0 260 155 1 шт - Промежуточная труба | Наконечник водостока 8D0 260 149 1 шт (31A) Труба для слива воды 8D1 260 113 B ЛВPЛ 1 шт (31A) Труба для слива воды 8D2 260 113 B ПPPЛ 1 шт (31B) Клапан для слива воды 1H0 820 119 1 шт (34) Двойная втулка 8D0 820 119 A 1 шт - Заглушка | Перегородка 8D0 820 992 96X85,4 1 шт 40 Двойной винт с шестигр. 893 819 200 M6X18/M6X15 2 шт 41 Пластинчатая гайка N 903 425 03 M6X19,5X18 2 шт (47) Фильтр. элемент, поглощающий запахи и вредные вещества 8A0 819 439 B 1 шт (48) Рама 8D0 819 441 E 1 шт (49) Скоба | Рама 8D0 819 449 1 шт 51 Гайка шестигранная самостопор. N 023 002 6 M6 3 шт
