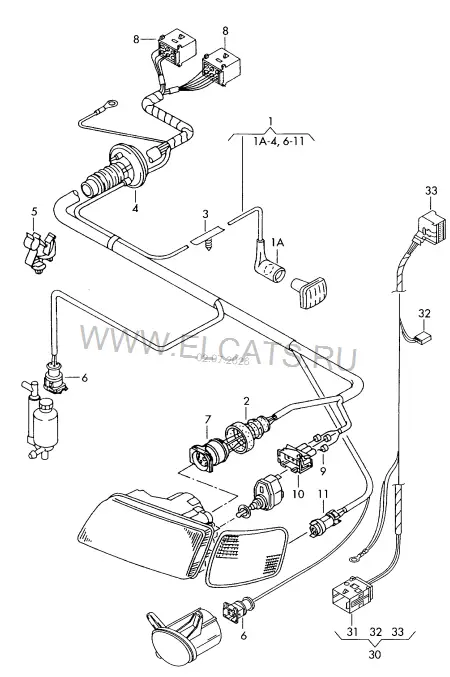

Жгут проводов освещения — Audi A4/S4/Avant/quattro 1999: схема и номера деталей | Глав Авто
Запчасти
/
Жгут проводов освещения
Audi · Audi A4/S4/Avant/quattro · 1999
Жгут проводов освещения
9. Электрика
Детали узла
20
(1)
Жгут проводов освещения
3B1 971 075 N
слева спереди
1 шт
(1)
Жгут проводов освещения
8D1 971 075 M
1 шт
(1)
Жгут проводов освещения
3B1 971 075 T
1 шт
1A
Жгут проводов бокового фонаря | при необх. использов. с:
8D0 971 273
N 017 753 4
1 | 1 шт
—
------------------------------ | ------------------------------ | * свободные концы проводов * изолировать
(2)
Втулка
4A0 941 189
28
1 шт
2
Втулка | для а/м с противотуманными фарами
8D0 941 189
1 шт
3
Зажим для жгута проводов | для сверления/толщ. материала:
4B0 971 848
6,5 / 0,6-3MM
X шт
4
Втулка
8D0 971 871
51/15
1 шт
(6)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Насос | Стеклоомыватель | Галоген. противотуманная фара
1J0 973 722
2-штекерн. | черн.
X | 1 | 1 шт
(6)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датч.уров.воды в бач.стеклоом.
7M0 973 202
2-штекерн.
1 шт
7
Корпус круглого разъёма | Штуцер | Фары
8D0 971 966
5-штекерн.
1 шт
(8)
Корпус разъема под плоские контакты с их фиксацией | использовать для: | Жгут пров. передней панели
1J0 937 743 B
10-штекерн. | красн. | бел. | светло-зеленый
1 шт
(8)
Корпус разъема под плоские контакты с их фиксацией | использовать для: | Жгут пров. передней панели
1J0 937 743 D
10-штекерн. | синий | темно-коричн. | светло-розовый | оранжевый
1 шт
9
УПЛОТНИТЕЛЬ ПРОВОДА | для пров. с попер. сеч.:
357 972 741
5,6X7,8 | синий | 1,0
3 шт
10
Разъём для плоских клемм | Штуцер | Корректор фар
357 972 753
3-штекерн.
1 шт
(10)
Разъём для плоских клемм | Штуцер | Датчик корректора фар
7M0 973 119
6-штекерн. | черн.
1 шт
11
Корпус плоского разъёма с фиксатором контактов и втулкой | Штуцер | Фонарь указателя поворота
813 972 923
2-штекерн.
1 шт
(11)
Корпус плоского разъёма с уплотнением | Штуцер | Звуковой сигнал
357 951 772
2-штекерн.
2 шт
20
Крепеж кабеля
8D0 971 897
1 шт
