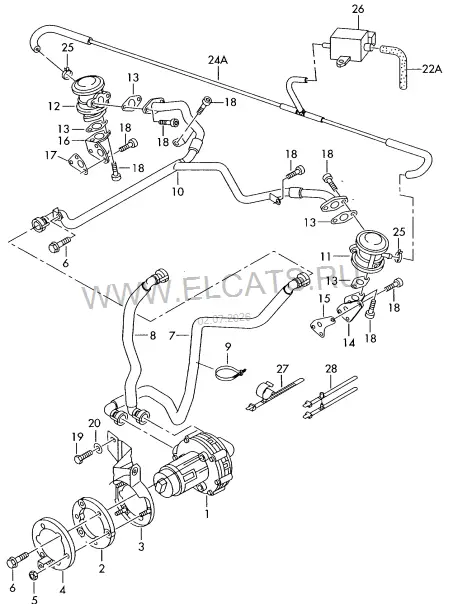

Насос вторичного воздуха — Audi A4/S4/Avant/quattro 1999: схема и номера деталей | Глав Авто
Запчасти
/
Насос вторичного воздуха
Audi · Audi A4/S4/Avant/quattro · 1999
Насос вторичного воздуха
1. Двигатель, Сцепление
Детали узла
28
1
Насос вторичного воздуха | F >> 8D-Y-100 000*
078 906 601 M
1 шт
(1)
Насос вторичного воздуха | F 8D-Y-100 001>>*
06A 959 253 B
1 шт
2
Манжета | F >> 8D-Y-100 000*
078 906 605 A
1 шт
(2)
Упор | F 8D-Y-100 001>>*
06A 133 567 B
3 шт
3
Кронштейн насоса | F >> 8D-Y-100 000*
078 906 615 K
1 шт
(3)
Кронштейн насоса | F 8D-Y-100 001>>
8D0 906 615 B
1 шт
4
Защитное кольцо | F >> 8D-Y-080 000*
078 906 611 A
1 шт
(4)
Защитное кольцо | F 8D-Y-080 001>>*8D-Y-100 000*
078 906 611 B
1 шт
5
Шестигранная гайка с буртиком
N 015 082 13
M6
3 шт
6
Винт с шестигр.гол.(с шайбой) | F >> 8D-Y-100 000*
N 100 050 07
M6X30-S1-N
4 шт
(7)
Впускной патрубок
078 133 817 P
1 шт
8
Соединительная трубка
078 133 889 H
1 шт
9
Кабельная стяжка
N 906 661 01
4,6X200
X шт
10
Соединительная трубка
078 131 831 N
1 шт
11
Комбинированный клапан
078 131 101 AG
лев.
1 шт
12
Комбинированный клапан
078 131 102 T
прав.
1 шт
13
Уплотнитель
078 131 120 K
4 шт
14
Адаптер
078 131 165
лев.
1 шт
15
Уплотнитель
078 131 120 E
лев.
1 шт
16
Адаптер
078 131 166
прав.
1 шт
17
Уплотнитель
078 131 120 D
прав.
1 шт
18
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
16 шт
19
Винт с шестигранной головкой | использовать с:
N 010 215 27
M6X15 | N 011 666 15
3 | 3 шт
20
Подкладная шайба
N 011 666 15
6,4X18X1,6
3 шт
24A
Управл. трубопровод выс. давл.
078 145 718 AE
1 шт
26
см. панель иллюстраций:
133-082 POS18
27
не выпускается/замена:
4A0 820 199
28
Кабельная стяжка, двойная
4A0 820 199
X шт
